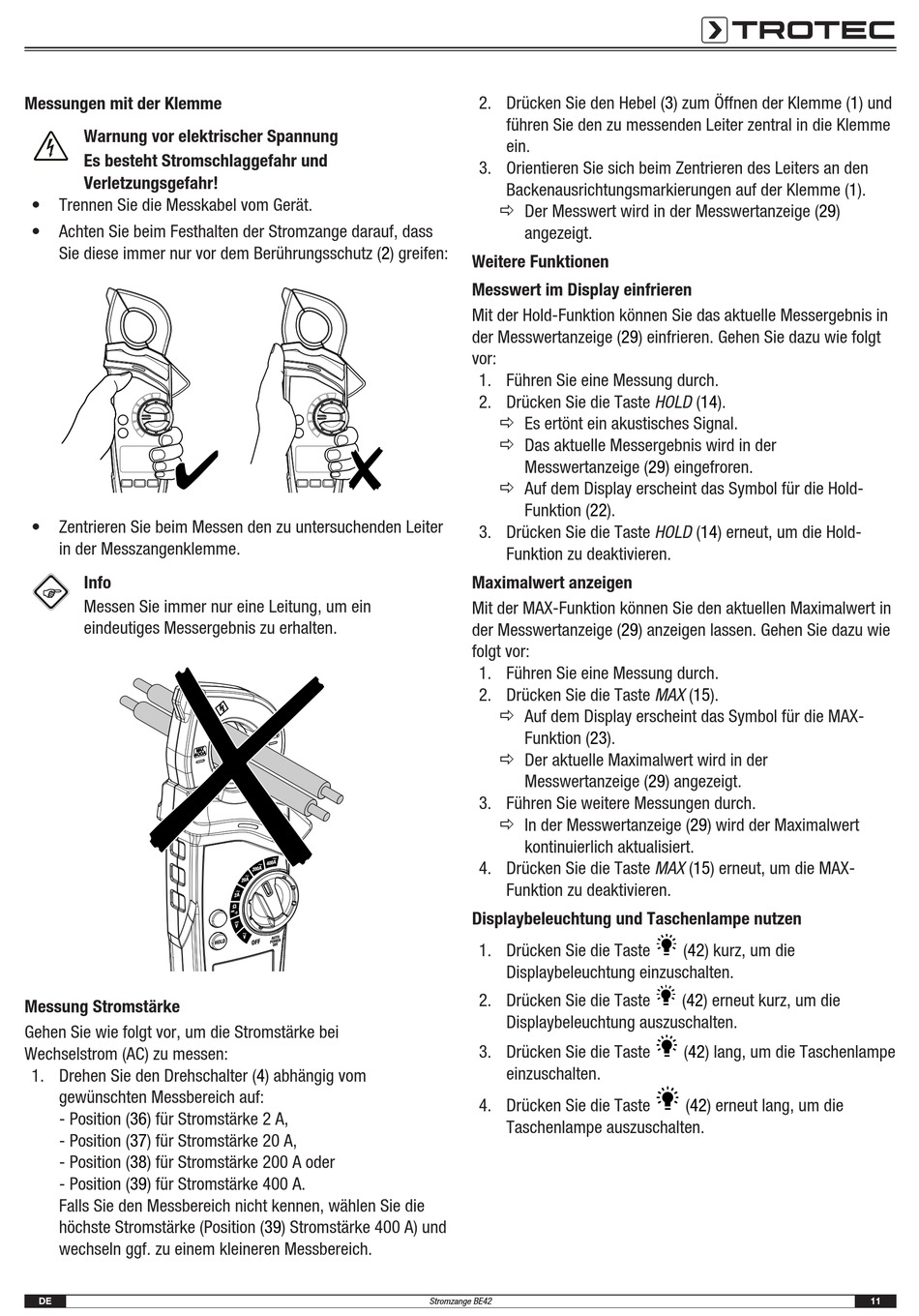

Messungen mit der Klemme
Warnung vor elektrischer Spannung
Es besteht Stromschlaggefahr und
Verletzungsgefahr!
• Trennen Sie die Messkabel vom Gerät.
• Achten Sie beim Festhalten der Stromzange darauf, dass
Sie diese immer nur vor dem Berührungsschutz (2) greifen:
• Zentrieren Sie beim Messen den zu untersuchenden Leiter
in der Messzangenklemme.
Info
Messen Sie immer nur eine Leitung, um ein
eindeutiges Messergebnis zu erhalten.
Messung Stromstärke
Gehen Sie wie folgt vor, um die Stromstärke bei
Wechselstrom (AC) zu messen:
1. Drehen Sie den Drehschalter (4) abhängig vom
gewünschten Messbereich auf:
- Position (36) für Stromstärke 2 A,
- Position (37) für Stromstärke 20 A,
- Position (38) für Stromstärke 200 A oder
- Position (39) für Stromstärke 400 A.
Falls Sie den Messbereich nicht kennen, wählen Sie die
höchste Stromstärke (Position (39) Stromstärke 400 A) und
wechseln ggf. zu einem kleineren Messbereich.
DE
2. Drücken Sie den Hebel (3) zum Öffnen der Klemme (1) und
führen Sie den zu messenden Leiter zentral in die Klemme
ein.
3. Orientieren Sie sich beim Zentrieren des Leiters an den
Backenausrichtungsmarkierungen auf der Klemme (1).
ð Der Messwert wird in der Messwertanzeige (29)
angezeigt.
Weitere Funktionen
Messwert im Display einfrieren
Mit der Hold-Funktion können Sie das aktuelle Messergebnis in
der Messwertanzeige (29) einfrieren. Gehen Sie dazu wie folgt
vor:
1. Führen Sie eine Messung durch.
2. Drücken Sie die Taste HOLD (14).
ð Es ertönt ein akustisches Signal.
ð Das aktuelle Messergebnis wird in der
Messwertanzeige (29) eingefroren.
ð Auf dem Display erscheint das Symbol für die Hold-
Funktion (22).
3. Drücken Sie die Taste HOLD (14) erneut, um die Hold-
Funktion zu deaktivieren.
Maximalwert anzeigen
Mit der MAX-Funktion können Sie den aktuellen Maximalwert in
der Messwertanzeige (29) anzeigen lassen. Gehen Sie dazu wie
folgt vor:
1. Führen Sie eine Messung durch.
2. Drücken Sie die Taste MAX (15).
ð Auf dem Display erscheint das Symbol für die MAX-
Funktion (23).
ð Der aktuelle Maximalwert wird in der
Messwertanzeige (29) angezeigt.
3. Führen Sie weitere Messungen durch.
ð In der Messwertanzeige (29) wird der Maximalwert
kontinuierlich aktualisiert.
4. Drücken Sie die Taste MAX (15) erneut, um die MAX-
Funktion zu deaktivieren.
Displaybeleuchtung und Taschenlampe nutzen
1. Drücken Sie die Taste
Displaybeleuchtung einzuschalten.
2. Drücken Sie die Taste
Displaybeleuchtung auszuschalten.
3. Drücken Sie die Taste
einzuschalten.
4. Drücken Sie die Taste
Taschenlampe auszuschalten.
Stromzange BE42
40
41
(42) kurz, um die
40
41
(42) erneut kurz, um die
40
41
(42) lang, um die Taschenlampe
40
41
(42) erneut lang, um die
42
42
42
42
11
