PAS AirPack
Druckminderer
1 Zu Ihrer Sicherheit
1.1 Allgemeine Sicherheitshinweise
● Vor der Verwendung dieses
Gebrauchsanweisung lesen.
● Gebrauchsanweisung beachten. Der
Anweisungen verstehen und strengstens befolgen. Das Produkt nur
für die im Kapitel „Verwendungszweck"
angegebenen Zwecke verwenden.
● Heben Sie diese Gebrauchsanweisung gut auf. Stellen Sie sicher,
dass sie gut verwahrt und vom Benutzer der Ausrüstung befolgt wird.
● Dieses Produkt darf nur von umfassend geschulten und kompetenten
Benutzern verwendet werden.
● Sämtliche lokalen und nationalen Bestimmungen zu diesem Produkt
sind einzuhalten.
● Inspektionen, Reparaturen und Service dürfen nur von geschultem
und kompetentem Personal ausgeführt werden. Dräger empfiehlt, zur
Durchführung aller Wartungsarbeiten einen Vertrag mit dem Dräger
Service abzuschließen und alle Reparaturen von Dräger durchführen
zu lassen.
● Dieses Produkt muss von entsprechend geschultem Servicepersonal
inspiziert und gewartet werden, wie im Abschnitt „Wartung" dieses
Dokuments beschrieben.
● Verwenden Sie nur Original-Dräger-Ersatzteile und -Zubehör, sonst
funktioniert das Produkt möglicherweise nicht mehr richtig.
● Benutzen Sie nie ein mangelhaftes oder unvollständiges Produkt und
nehmen Sie keine Veränderungen am Produkt vor.
● Benachrichtigen Sie Dräger, wenn eine Baugruppe einen Fehler
aufweist oder ausfällt.
● Die Luftversorgung muss den Anforderungen für Atemluft nach
EN 12021 entsprechen.
1.2 Definition von Warnsymbolen
Die in diesem Dokument verwendeten Warnsymbole dienen dazu, auf
Text hinzuweisen und diesen hervorzuheben, bei dem eine erhöhte
Aufmerksamkeit des Benutzers geboten ist. Eine Definition der Bedeutung
jedes einzelnen Symbols wird im Folgenden aufgeführt:
WARNUNG
!
Weist auf eine potenzielle Gefahr hin, die, wenn sie nicht
gemieden wird, den Tod oder schwere Verletzungen zur Folge
haben kann.
VORSICHT
!
Weist auf eine potenzielle Gefahr hin, die, wenn sie nicht
gemieden wird, zur Verletzung von Personen oder Beschädigung
des Produkts führen kann. Kann außerdem vor gefährlichem
Gebrauch warnen.
2 Beschreibung
2.1 Produktübersicht
®
Der Dräger PAS AirPack-Druckminderer
Druckluftventil mit Manometer und dient der Umwandlung von Hochdruck
in Mitteldruck (autonome Luftversorgung) für einen oder zwei Träger von
Atemschutzgeräten. Der Eingang ist an eine Atemluftflasche oder an eine
regulierte externe Versorgung wie eine Werks-Luftleitung oder einen
Kompressor angeschlossen.

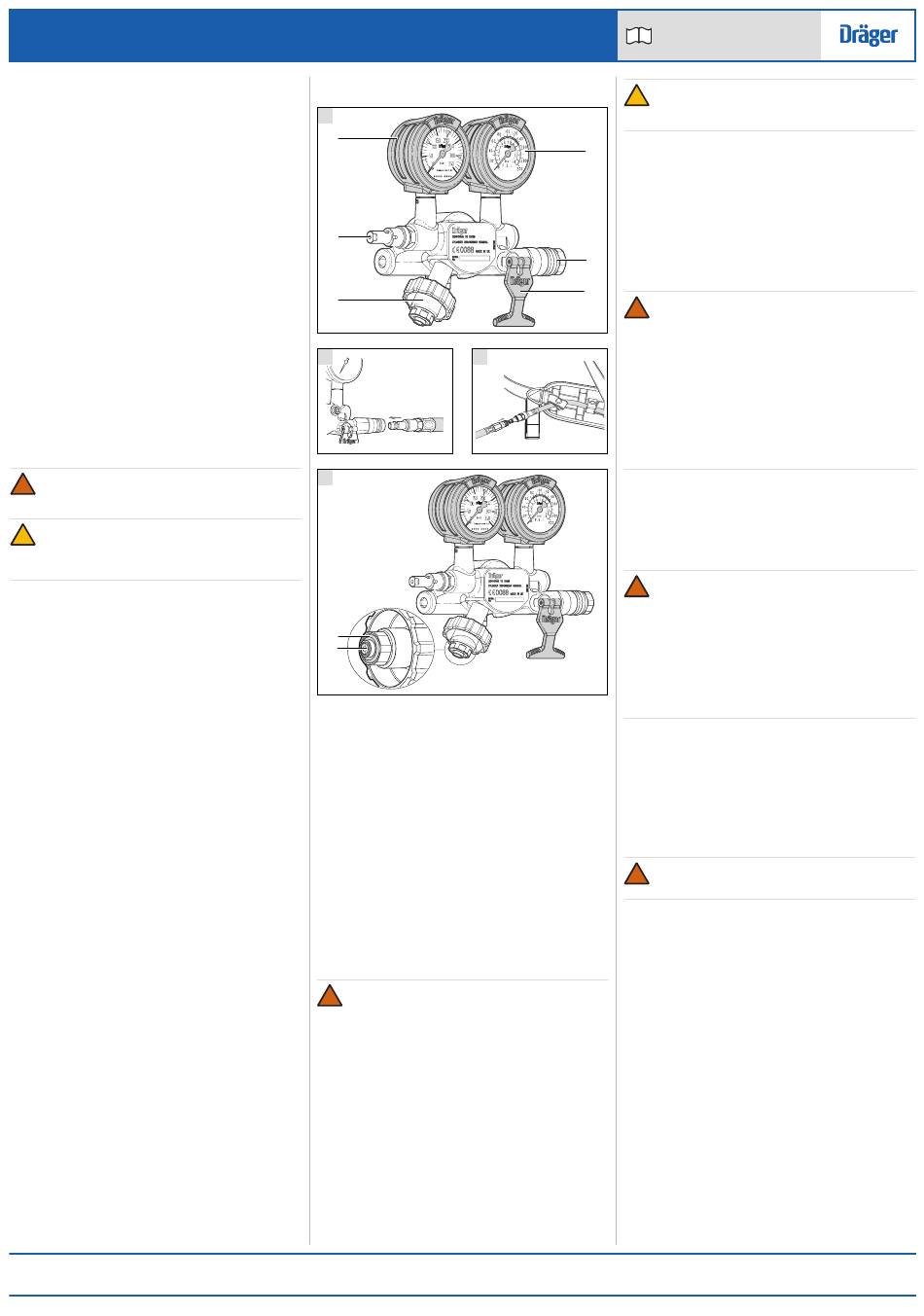

Der Druckminderer umfasst folgende Features und Komponenten (siehe
Abb. 1):
● Beim Hochdruckeingang (5) handelt es sich um einen normierten
Flaschengewindeanschluss.
● Der Ausgangsanschluss (3) ist eine Schnellanschlussbuchse mit
einem Ventil, das im nicht angeschlossenen Zustand selbst dichtet.
● Ein Hochdruckmanometer (1) zeigt den Eingangsdruck an.
● Ein Mitteldruckmanometer (2) zeigt den Ausgangsdruck an.
● Eine Warnpfeife (6) ertönt, um auf einen niedrigen Eingangsdruck von
der Flasche oder der externen Versorgung hinzuweisen.
● Ein integrierter Druckminderer wandelt
Hochdruckeingang in Mitteldruckluft um.
● Ein Entlastungsventil (4) im Mitteldrucksystem lässt bei Betätigung
Luft aus dem Druckmindererab.
2.2 Verwendungszweck
Der Druckminderer wandelt den zugeführten Hochdruck in Mitteldruck um.
Bei Verwendung mit zugelassener Luftversorgungsausrüstung versorgt er
einen oder zwei Träger von Atemschutzgeräten mit Atemluft.
Das Atemschutzgerät, die Atemluftflasche und anderes mit diesem
Produkt verwendetes Zubehör müssen
Konfiguration verwendet werden. Siehe Abschnitt 10 für kompatibles
Zubehör und entsprechende Konfigurationen. Weitere Informationen sind
bei Dräger erhältlich.
2.3 Zulassungen
Die Europäischen Normen und Richtlinien, nach denen dieses Produkt
zugelassen ist, sind in der Konformitätserklärung angegeben (siehe
Konformitätserklärung oder www.draeger.com/product-certificates).
2.4
Gebrauch in potentiell explosiven Atmosphären
● Die Dräger-Serie PAS AirPack ist typengetestet und für den Gebrauch in
explosionsgefährdeten Bereichen zugelassen. Die Kombinationen sind
geeignet für den Gebrauch in explosionsgefährdeten Bereichen der
Zonen 1 und 2 für Explosionsgruppen IIA und IIB und für Zonen 21 und 22.
2.4.1 Besondere Bedingungen für die sichere Verwendung
Die Airline Systeme dürfen bei Anwesenheit
Atmosphäre nicht in der Nähe stark ladungserzeugender Prozesse
verwendet werden (z.B. in der Nähe von schnellen Befüllvorgängen (Big-
Bag Befüllung), viele Vorgänge mit schneller Grenzflächentrennung), da
sie eventuell durch Influenz gefährlich hoch aufgeladen werden können.
Die Alemschutzgeräte sowie die Pressluftflaschen, welche in Kombination
mit den Airline Systemen verwendet werden, müssen den jeweiligen
Anforderungen an die Gerätekategorie und an die Explosionsgruppe des
jeweiligen Airline System entsprechen.
Die Airline Systeme sind in explosionsgefährdeten Bereichen manuell
durch den Anwender zu bewegen (ziehen bzw. schieben). Ableitfähige
3357653
© Dräger Safety UK Limited
Ausgabe 08 – Dezember 2018
Änderungen vorbehalten
PAS ® ist eine Marke von Dräger
Böden in Zone 1 sowie in Zone 21 bei Stäuben mit Mindestzündenergien
< 10 mJ sind obligatorisch.
1
Produktes sorgfältig die
1
Benutzer muss diese
dieses Dokuments
6
5
2
4
1
besteht aus einem
2
Bei der Verwendung von Druckluftschläuchen (Air supply hoses) > 50 m
(GesamIlänge) sind die Kupplungen, welche leitfähig mit den Schläuchen
verbunden sind, mit einem zusätzlichen Erdkontakt (im Bereich des
50. Meters) zu versehen und in den betrieblichen Potenzialausgleich
einzubinden.
● Die Flasche darf nicht in explosionsfähiger Atmosphäre befüllt werden.
2.5 Erklärung der Kennzeichnungen und Symbole
die Luft vom
Für eine Erklärung der von Zulassungsstellen verwendeten Symbole und
Kennzeichnungen wenden Sie sich bitte an die entsprechende
Zulassungsstelle. Beispiele für andere Kennzeichnungen auf dem
Produkt:
BRBA-1359
08/09
3353261
In entsprechenden Fällen zeigt die Kennzeichnung „F" am Gerät und am
Druckluftversorgungsschlauch (CAST) an, dass beide in Umgebungen mit
in einer zugelassenen Entzündungsgefahr
Druckluftversorgungsschlauch ist gekennzeichnet, ob der Schlauch
hitzebeständig (H) und/oder antistatisch (S) ist.
3 Gebrauch
WARNUNG
!
Die Qualität der Luft aus der Druckluftflasche und der externen
Versorgungsleitung muss die Anforderungen an Atemluft nach
EN 12021 erfüllen. Keinen Sauerstoff und keine mit Sauerstoff
angereicherte Luft verwenden. Der Feuchtigkeitsgehalt von
Atemluft sollte innerhalb der Grenzen gemäß EN 12021 gehalten
werden, um ein Gefrieren des Geräts zu vermeiden.
Führen Sie eine Risikobewertung des Einsatzortes durch, um zu
prüfen, dass ausschließlich Atemluftversorgungsleitungen mit
atembarer Luft angeschlossen werden können (z. B. Nitrox).
Vor
sicherzustellen, dass die Luftversorgung die Anforderungen an die
explosionsfähiger
Luftqualität, an den Luftversorgungsdruck, an die Förderleistung
und an Schläuche erfüllt (s. Kapitel 8 und 10) und dass die
Verwendung ggf. zugelassen ist.
Der Druckminderer sollte an einem sicheren und nicht
verunreinigten Ort gelagert werden. Darauf achten, dass er so
gesichert oder gelagert ist, dass er nicht beschädigt werden kann.
Dräger empfiehlt, dass der Benutzer eine Risikobewertung
durchführt, um vor Ort geltende Abläufe aufzusetzen, die bei
Ausfall der Luftversorgung zu befolgen sind.
3
3829
– Dräger Seriennummer
– Herstellungsmonat und -jahr
– Dräger Teilenummer
verwendet werden dürfen.
der Verwendung der Luftversorgungsausrüstung
Gebrauchsanweisung
i
VORSICHT
!
Stoßschäden am Druckminderer können einen Ventilanschluss
verhindern oder zu Undichtigkeit führen. Die Ausrüstung sorgsam
behandeln.
Wenn der Druckminderer von Trägern eingesetzt wird, die sich an einem
2
anderen Ort befinden, muss ein Kontrolleur die Manometer und
Warnpfeifen des Produkts während des gesamten Einsatzes überwachen.
Der Kontrolleur muss die Luftversorgung der Träger aufrechterhalten und
sicherstellen, dass Vorwarn- und Notfallsignale gemäß den örtlichen
Abläufen und dieser Gebrauchsanweisung an die Träger weitergeleitet
werden.
3.1 Vorbereitung für den Gebrauch
1. Sichtprüfung durchführen (siehe Abschnitt 3.4.1).
2. Eine Atemluftflasche oder eine regulierte externe Versorgung
3
anschließen (siehe Abschnitt 3.4.2).
3. Vollständige Funktionsprüfung durchführen (siehe Abschnitt 3.4.4).
4
WARNUNG
!
Falsche Konfigurationen der Luftversorgungsausrüstung können
zu einer zu geringen
Atemschutzgeräten oder zu einem Ausfall der Luftversorgung
2796
führen. Siehe Abschnitt 10 für kompatibles Zubehör und
entsprechende Konfigurationen.
Atemschutzgerät für den Gebrauch vorbereiten (siehe die mit dem
Atemschutzgerät gelieferte
Sicherheitsinformationen beachten und vor Gebrauch sämtliche
Vorbereitungen treffen
durchführen.
Den Druckminderer nicht für die Atemluftversorgung von mehr als
zwei Trägern von Atemschutzgeräten gleichzeitig verwenden.
Wenn ein Kontrolleur ernannt wird und dieser ein Atemschutzgerät
tragen und an die Ausrüstung angeschlossen werden muss, ist nur
3248 ein Benutzer erlaubt.
4. Luftversorgungsausrüstung (Verlängerungsschläuche, Y-Stück usw.)
an den Mitteldruckausgang anschließen (Abb. 2).
5. Das Flaschenventil vollständig öffnen.
6. Atemschutzgerät anlegen und an die Luftversorgungsausrüstung
anschließen (Abb. 3
Atemschutzgeräteanschluss).
3.2 Während des Gebrauchs
WARNUNG
!
Ein benannter Kontrolleur oder die Atemschutzgeräteträger müssen
die Manometer und die Warnpfeife des Druckminderers während des
Gebrauchs überwachen. Vorkehrungen, um entfernt arbeitende
Verwender zu warnen oder in Sicherheit zu bringen, müssen getroffen
sein.
Die effektive Arbeitsdauer des Atemschutzgeräts ist von der
verfügbaren Luftzufuhr und der Atemfrequenz der Träger
abhängig. Das Atemschutzgerät nicht mit einer weniger als 80 %
gefüllten Druckluftflasche in Betrieb nehmen.
Bei sehr hohem Arbeitstempo kann in der Vollmaske eines
Atemschutzgeräteträgers bei sehr hohem Inhalationsfluss Unterdruck
3774
entstehen.
● Normal atmen und zum Arbeitsbereich begeben; dabei vorsichtig mit
der Luftversorgungsausrüstung umgehen.
● Bei Empfang eines Evakuierungssignals sofort in eine sichere
Umgebung zurückziehen (siehe örtliche Evakuierungspläne).
● Nach Beendigung des Einsatzes in eine sichere Umgebung
zurückziehen, bevor das Atemschutzgerät abgesetzt wird.
● Die Pfeife zeigt an, dass der Druck in der Atemluftflasche oder von der
externen Versorgung niedrig ist. Wenn die Pfeife ertönt, müssen die
Träger der Atemschutzgeräte die Gebrauchsanweisungen des
Atemschutzgeräts sowie die lokalen Abläufe befolgen.
3.3 Nach dem Gebrauch
WARNUNG
!
Das Atemschutzgerät erst in einer sicheren Atemumgebung
abnehmen.
1. In sicherer Umgebung die gesamte Atemschutzausrüstung absetzen.
Am
2. Das Flaschenventil oder das Absperrventil der externen Versorgung
schließen.
3. Handgriff des Entlastungsventils (Abb. 1, Element 4) ziehen, um die
gesamte Luft aus dem System abzulassen.
4. Sämtliche Luftversorgungsausrüstung vom Druckminderer trennen
und alle Schutzkappen aufsetzen.
5. Die Druckluftflaschen oder die externe Versorgung ggf. trennen (siehe
Abschnitt 3.4.3).
6. Die in der Wartungstabelle (siehe Abschnitt 5.1) aufgeführten
Wartungsarbeiten nach dem Gebrauch vornehmen.
3.4 Allgemeine Benutzeraufgaben
3.4.1 Sichtprüfung
Sicherstellen, dass der Druckminderer sauber und unbeschädigt ist.
Hierbei besonders auf die pneumatischen Komponenten und Anschlüsse
achten. Typische Anzeichen von Beschädigungen, die den Betrieb des
Druckminderers beeinflussen könnten, sind beispielsweise Stoßschäden,
ist
Kratzer, Schnitte, Rost und Verfärbungen. Servicepersonal oder Dräger
über Beschädigungen informieren und den Druckminderer nicht
verwenden, solange nicht alle Fehler behoben sind.
3.4.2 Druckluftflasche oder externe Versorgung anschließen
Druckluftflasche: Nur komplett gefüllte Flaschen, die für die Verwendung
zugelassen, vollständig wartbar und noch nicht abgelaufen sind,
anschließen. 200- oder 300-bar-Atemluftflaschen aus Stahl oder
Kompositmaterial verwenden.
Externe Versorgung: Ausschließlich eine regulierte 200- bis 300-bar-
Atemluftversorgung von einer
Kompressor anschließen. Wenn die externe Versorgung über eine
Draeger Safety UK Limited
Ullswater Close
Blyth, NE24 4RG
Vereinigtes Königreich
Luftversorgung der Träger von
Gebrauchsanweisung). Die
sowie alle Funktionsprüfungen
zeigt einen typischen
Werks-Luftversorgung oder einem
Tel +44 1670 352 891
Fax +44 1670 356 266
www.draeger.com
3357653 (A3-D-P) Seite 1 von 2
