Machine Translated by Google
Um den Thermoregulator im Schaltkasten zu installieren und elektrische Verbindungen herzustellen,
öffnen Sie das Gehäuse sehr vorsichtig (um das Verbindungsband nicht zu zerreißen), indem Sie die
Anzeigeeinheit gemäß den Anweisungen in Abbildung 4 entfernen. Der Bildschirm sollte vorsichtig
bewegt werden nach oben. (gegenüber Abb.6)
Die Installation des Temperaturreglers sollte an einem Ort geplant werden, der keiner Sonneneinstrahlung
ausgesetzt ist. Abbildung Nr. 2 zeigt die Klemmleiste des Thermoreglers, die für die elektrischen
Anschlüsse des Geräts an das Stromnetz verwendet wird. Die Drähte sollten gemäß dem angegebenen
Diagramm angeschlossen werden. Konfigurieren Sie nach Abschluss der Installation und Herstellung
der elektrischen Anschlüsse das System gemäß dem nächsten Abschnitt dieses Handbuchs.
BEDIENELEMENTE - BESCHREIBUNG DER FUNKTIONEN DER BEDIENTASTEN
Die grafische Kennzeichnung der Tasten auf dem Bedienfeld (Display) des Temperaturreglers ist unten
dargestellt. Diese Tasten sind multifunktional, d. h. je nach Betriebszustand des Temperaturreglers
können durch Variation der Berührungsdauer verschiedene Befehle an den Temperaturregler gegeben
werden. Nachfolgend werden die Tasten beschrieben und die bei ihrer Teilnahme verfügbaren Funktionen
des Thermoregulators ausführlich besprochen.
An / aus Schalter
Wenn Sie diese Taste im ausgeschalteten Zustand des Thermoregulators 3-5 Sekunden lang
berühren, können Sie die erweiterten Einstellungen konfigurieren A.
Wenn der Thermoregulator eingeschaltet ist, wird durch Berühren der manuelle oder programmierbare
Modus aktiviert.

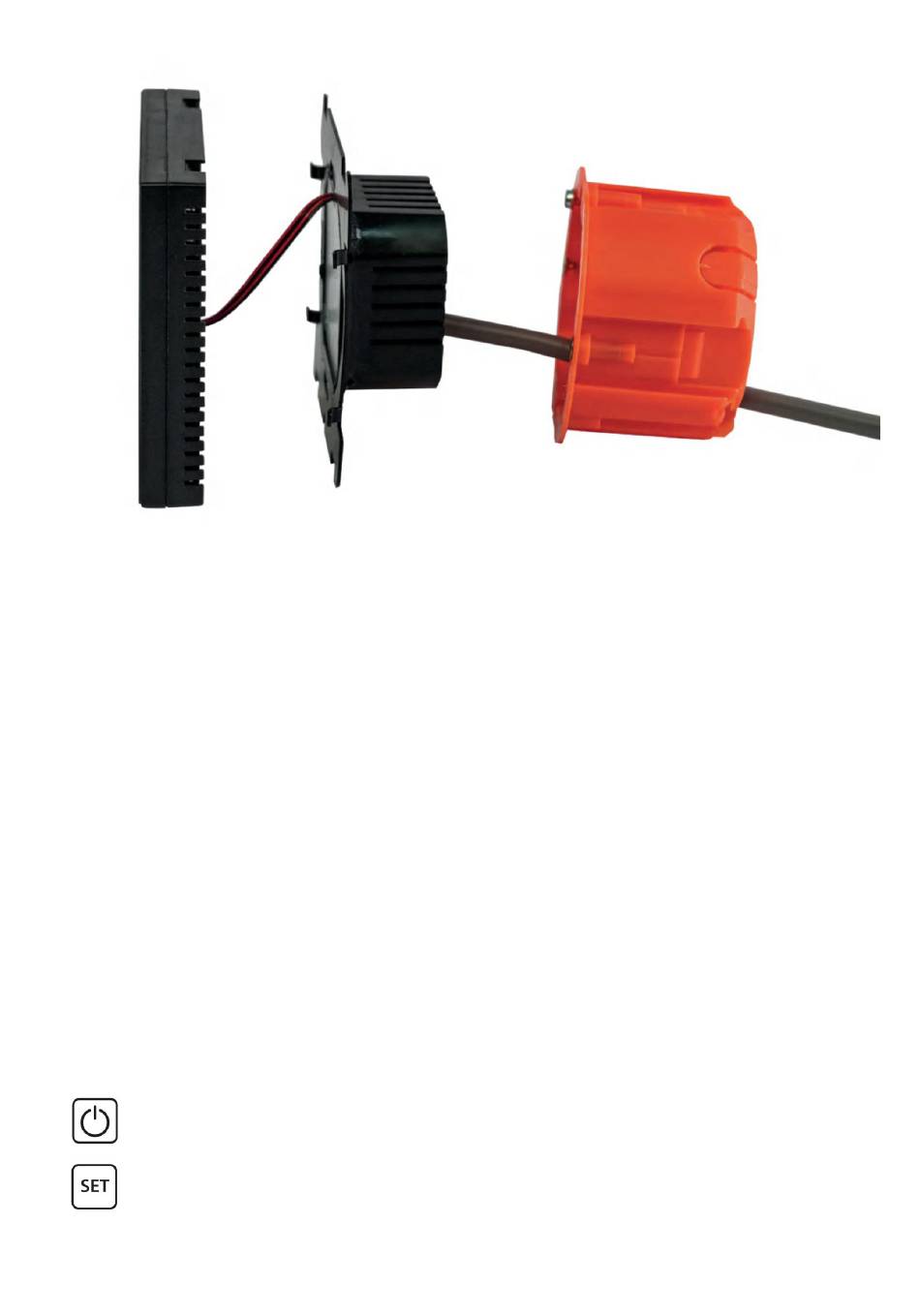

Beispiel für den richtigen Anschluss des Temperaturreglers
Abb. 7
