DA 600 Kamin/Wandabsaugung
3.8.2 Montage einer glatte Dachplatte in einer Stahlplattenkonstruktion,
Seite
30

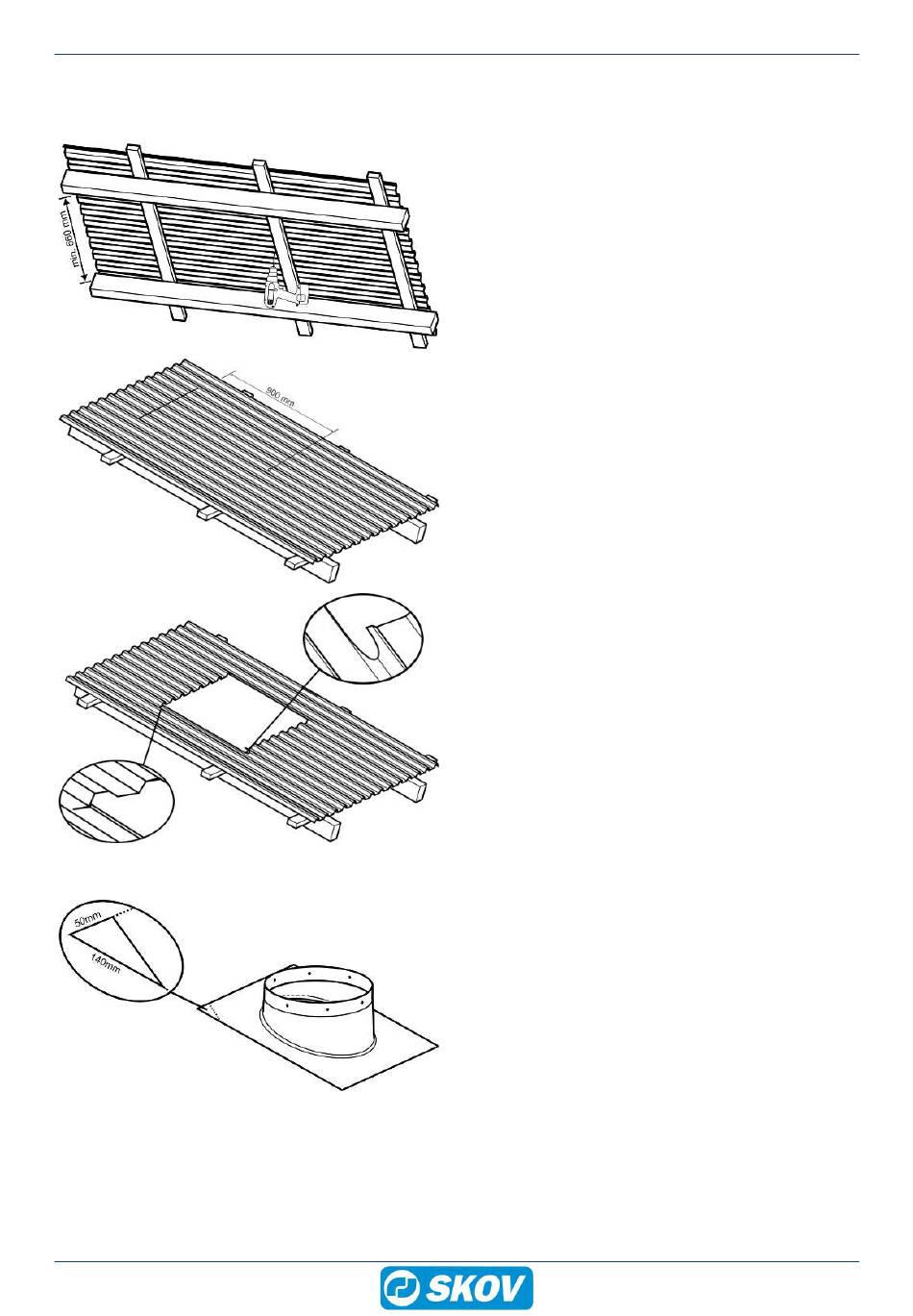

Die Dachdurchführung erfordert mindestens 660 mm
Platz zwischen den Sparren.
Bohren Sie an der unteren Latte, auf der die glatte Dach-
platte montiert werden soll, durch die Dachplatte.
Messen und zeichnen Sie eine Markierung im Abstand
von 900 mm des Bohrlochs.
Messen Sie die Breite der glatten Dachplatte.
Stellen Sie sicher, dass die Seiten der glatten Dachplatte
der Unterseite eines Wellenbergs entspricht.
Markieren Sie den Wellenberg auf der Seite, sodass dort
ein Rand von ca. 5 mm entsteht.
Machen Sie oben auf der glatten Dachplatte eine schrä-
ge Markierung, die unter die gewellte Stahlplatte ge-
schoben werden kann.
Sägen Sie mithilfe einer Schere oder einer Stichsäge
das Loch aus.
Schneiden Sie einen Winkel in die äußeren Wellenberge
auf der Unterseite.
Positionieren Sie eine Hilfslatte auf den Seiten, oben
und unten, wenn dies erforderlich ist.
Sägen Sie ein 50x140 mm großes schräges Stück aus
der glatten Dachplatte oben aus.
