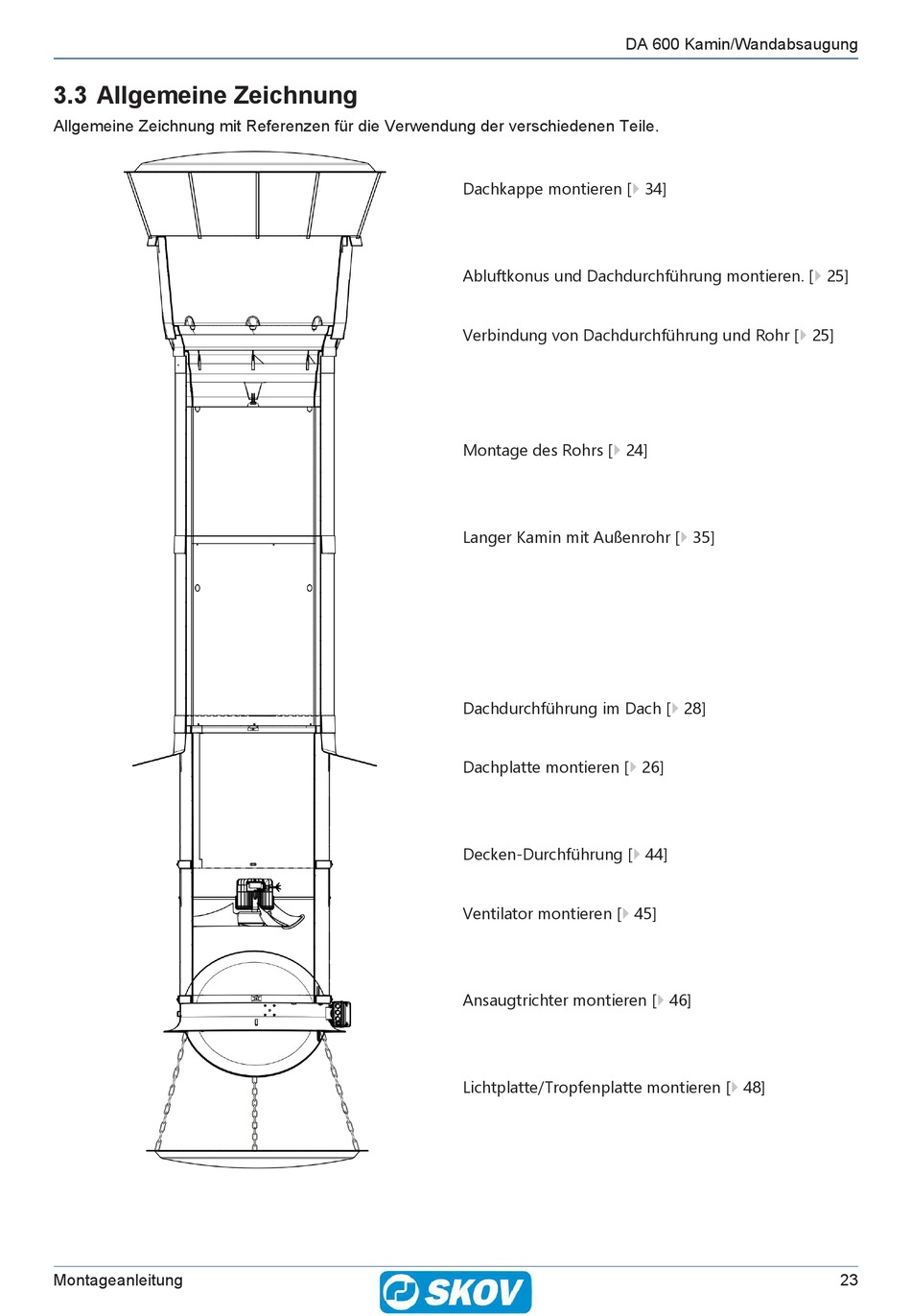

3.3 Allgemeine Zeichnung

Allgemeine Zeichnung mit Referenzen für die Verwendung der verschiedenen Teile.
Montageanleitung
DA 600 Kamin/Wandabsaugung
Dachkappe montieren [} 34]
Abluftkonus und Dachdurchführung montieren. [} 25]
Verbindung von Dachdurchführung und Rohr [} 25]
Montage des Rohrs [} 24]
Langer Kamin mit Außenrohr [} 35]
Dachdurchführung im Dach [} 28]
Dachplatte montieren [} 26]
Decken-Durchführung [} 44]
Ventilator montieren [} 45]
Ansaugtrichter montieren [} 46]
Lichtplatte/Tropfenplatte montieren [} 48]
23
