Verwandte Anleitungen für AirMex AP 004
Inhaltszusammenfassung für AirMex AP 004

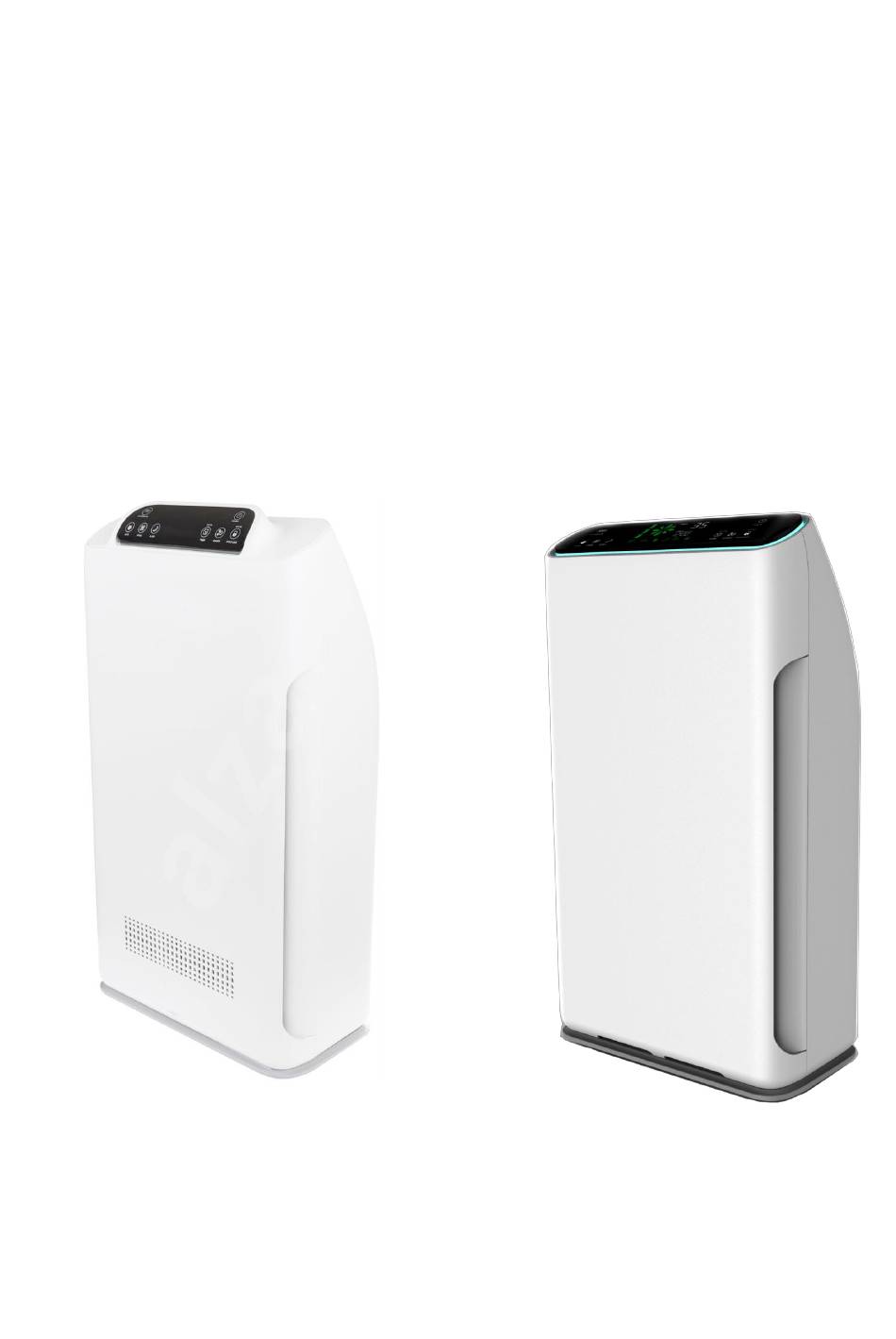

- Seite 1 2Luftreiniger AirMex AP 004 + AP 004 „Spring“ (baugleich) Bedienungsanleitung Danke für Ihren Einkauf.
-
Seite 2: Inhaltsverzeichnis
Bitte lesen Sie diese Bedienungsanleitung sorgfältig durch, bevor Sie das Gerät benutzen. Bewahren Sie das Handbuch nach dem Lesen an einem geeigneten Ort auf, um weitere Informationen zu erhalt Inhalt 11. Technische Daten ................. 2 12. Lieferumfang ..................2 13. Wirkungsweise ..................3 14. -
Seite 3: Bedienung
1. Technische Daten Produktname AirMex AP-004 + AP 004 Spring Spannung 220V / 50HZ Leistung 80W max. Lautstärke <29.4dB (Motor) Ionisator 50 Millionen negative Ionen/cm³ Luftmengenleistung 320 m³/Std. UV Lampe 254 nm UV-Licht Anwendungsbereich ca. 40 qm² max. 6 – 24 Mon. - Seite 4 Gerüche zu beseitigen. Ionisation Die Ionisationsfunktion im AP 004 setzt große Mengen an negativen Ionen frei, die sich mit positiv geladenen schwebenden Partikeln in der Luft, wie, Feinstaub, Bakterien, Viren oder Rauchpartikeln verbinden. Diese Partikel werden dadurch schwerer als Luft und sinken auf den Boden. Die Ionisation...
- Seite 5 4. Produktübersicht Oberseite Bedienfeld Bedienfeld Griff Lufteinlass Frontblende Luftein Lufteinlass -lass Seitenansicht 5. Bedienung Vorderseite Rückseite Anzeigetafel Frontplatte Schalter Anti-Aus-Schalter entfernen Stromkabel Sicherung UV-Lampe Ionisator Neutralleiter Hauptplatine Motor Sensor Touch-Panel-Platine...
-
Seite 6: Filter Einsetzen
6. Filter einsetzen 1. Filter aus der Maschine herausnehmen 2. Filter einsetzen - Deckel öffnen - Installieren Sie den Filter 3 (Antibakterielle + HEPA- Verbundfilter) Hinweis: Stellen Sie sicher, dass die Tab-Seite Ihnen zugewandt ist. - Installieren Sie den Filter 2 (Aktivkohle + Formaldehyd-Filter) Hinweis: Stellen Sie sicher, dass die Seite mit der Lasche Ihnen zugewandt ist. - Seite 7 7. Bedienfeld Bedienfeld Bedienfeld Anzeigetafel Bedienung 1. Einschalten Drücken Sie den „Power-Knopf“. Der Luftreiniger schaltet sich ein und übernimmt dabei Ihre Einstellungen vom letzten Mal. Der Luftreiniger verfügt zusätzlich über einen Sicherheitsschalter für das Öffnen der Frontklappe im Betrieb und einen „Anti-Fall-Schalter“. Das Gerät lässt sich nicht einschalten, wenn das Bedienfeld offen ist oder umgefallen ist.
- Seite 8 Drücken Sie die Auto-Taste auf dem Bedienfeld, um das Gerät in den Auto- Modus zu schalten. In diesem Modus wird die Luftmenge selbständig und automatisch entsprechend der Luftverschmutzung vom AP 004 eingestellt. (PM2.5 <60 (niedrige Geschwindigkeit), 60 <PM2.5 <150 (mittlere Geschwindigkeit), PM2.5>...
- Seite 9 2. Automatikbetrieb/ manueller Betrieb Drücken Sie den Power-Knopf. Wenn Sie jetzt die „Auto“ Taste drücken, läuft das Gerät selbständig im Automatikmodus. Hier misst der AP 004 die Luftqualität und stellt jeweils passend die optimale Lüftergeschwindigkeit ein. Durch Drücken der „Speed“ Taste, können Sie die Lüftergeschwindigkeit manuell einstellen und den Automatikmodus beenden.
- Seite 10 Flussdiagramm für die Uhreinstellung Einstellung starten Drücken Sie die Smart-Taste für 5 Sekunden Stunde blinkt Geschwind- Stunde Schlaftaste igkeitstaste Auto-Taste Stellen Sie die Daten für Stunde und Minute ein. Schlaftaste Geschwind- Minute igkeitstaste Auto-Taste Beenden und Drücken Sie die Smart-Taste für 5 speichern.
-
Seite 11: Installationshinweis
9. Installationshinweise 1. Stellen Sie das Gerät nicht an den folgenden Orten auf: Direkte Sonneneinstrahlung oder Luftaustritt, an einem beheizten Ort. (Kann Verformung oder Verfärbung des Gehäuses und Fehlfunktionen verursachen.) 2. Für die Filterung von Pollen und Raumstaub sollte dieses Produkt auf den Boden gestellt werden. - Seite 12 Verwenden Sie das Gerät nicht außerhalb der Nennleistung. Es kann überhitzen und Brandunfälle verursachen. Berühren Sie den Netzstecker nicht mit nassen Händen, da dies zu einem elektrischen Schlag führen kann. Verhindern Sie die Verwendung von Fingern oder Metallgegenständen in der Luftaustrittsöffnung, da dies zu Stromschlägen oder Verletzungen führen kann.
-
Seite 13: Warnhinweise
sollte der Raum gründlich gelüftet werden, bevor der Luftreiniger benutzt wird 11. Warnhinweise 1. Wenn das Folgende eintritt, schalten Sie bitte sofort das Gerät aus. (Kann elektrischen Schlag, Funken oder Rauch verursachen) Stoppen Sie das Gerät bei ungewöhnlichen Geräuschen, Gerüchen oder Vibrationen während des Betriebs. -
Seite 14: Filterwechsel
3. Partikelsensor (alle 2 Monate) Mit einem trockenen Wattestäbchen reinigen. Entfernen Sie die äußere Abdeckung des reinigen Sie den Sensor mit dem trockenen Wattestäbchen. Bitte stellen Sie sicher, dass die Stromversorgung vor der Reinigung unterbrochen wurde. Vor dem Reinigen und Warten sicherstellen, dass die Stromversorgung unterbrochen ist. Ziehen Sie den Netzstecker, wenn das Gerät längere Zeit nicht benutzt wird. -
Seite 15: Fehlerbehebung
14. Fehlerbehebung Problem Aufklärung Aus dem Auslass kommt keine Luft. Bitte überprüfen Sie, ob das Gerät eingeschaltet und an das Stromnetz angeschlossen ist. Der Luftstrom am Auslass ist deutlich Die Filter sind möglicherweise verschmutzt und schwächer als zuvor. müssen gereinigt oder ersetzt werden. Die Filterverpackung wurde eventuell nicht entfernt. - Seite 16 EU Konformitätserklarung Luftreniger AP 004 +AP 004 Spring EC Declaration of Conformity Declaration de Conformite CE EC Conformiteitsverklaring Declaracion CE de Conformidad Declaracao de conformidade CE EC Konformitetsforklaring EC Yhdenmukaisuusilmoitus EC Konfirmitetserklaring EC Заявление о конформности Dichiarazione di conformita CE Der Unterzeichnende erklärt im Namen der Firma die Übereinstimmung des Produktes mit den folgenden Richtlinien und Standards.
- Seite 17 EN 55014-1:2006 + A1:2009 EN 55014-2:1997 + A1:2001 + A2:2008 EN 61000-3-2:2006 + A1:2009 + A2: Rosenheim, den 21.11.2018 Dr. Thomas Oehlke AirMex GmbH Air Cleaning Systems Kufsteiner Straße 124e D-83064 Raubling...
