Verwandte Anleitungen für AirMex Nebula Premium 1000
Inhaltszusammenfassung für AirMex Nebula Premium 1000

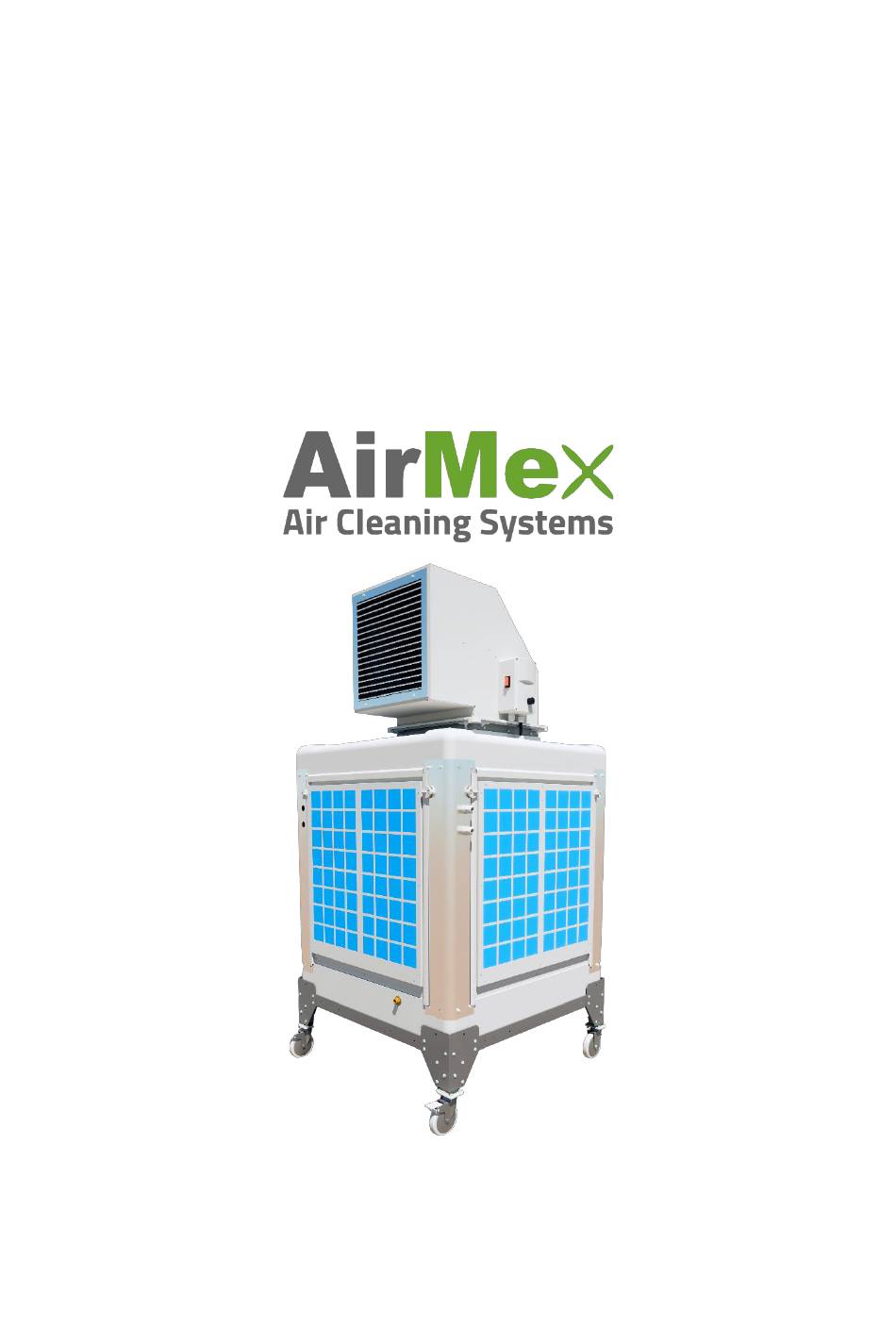

- Seite 1 Bedienungs- und Wartungsanleitung Nebula Premium 1000 Nebula Premium 2000 Nebula Premium 3000 Mobiler Industrie-Verdunster...
- Seite 2 Wichtige Hinweise Wasserqualität für die Nutzung in Verdunstern Industrie-Verdunster benötigen für ein reibungsloses Arbeiten geeignetes Wasser. Normalerweise ist Leitungswasser geeignet für den Gebrauch in Industrie-Verdunstern. Dennoch muss ein System zur automatischen Wasserentleerung installiert werden. Wenn Sie behandeltes Wasser, oder Wasser aus einem Brunnen verwenden, sollte eine Wasseranalyse durchgeführt werden, um zu überprüfen, ob es für Industrie-Verdunster geeignet ist.
- Seite 3 Allgemeine Hinweise zu Industrie-Verdunster 1.1. Funktionsweisen Industrie-Verdunster verwenden Wasser zur Befeuchtung und Kühlung der Luft. Die Umgebungsluft wird angesaugt und an Befeuchtungspaneelen mit Wasser vorbeigeleitet. Die Luftfeuchtigkeit steigt und das Klima wird herabgekühlt. 1.2. Baumerkmale Die Baubestandteile des Gerätes sind: •...
- Seite 4 1.3. Konstruktionsmerkmale 1.3. Konstruktionsmerkmale Luftauslass Auslass klimatisierte Luft Ventilator Paneel Paneel Versorgungssystem für Paneele Versorgungssystem für Paneele Wasserschlauch Wasserschlauch Kontrolle Wasserstand Wasserstandskontrolle Manueller Abflusshahn manueller Wasserauslass 1.4. Installation 1 – Anschluss an das Wassernetz 2 – flexibler Schlauch 3 – Wassereintritt in das Gerät 4 –...
-
Seite 5: Bedienelemente
1.5. Bedienelemente 1.5.1. Das Bedienelement des Nebula Premium 1000 - Ein-/Ausschalter - Regulierschalter zum Anpassen der Geschwindigkeit 1.5.2. Das Bedienelement des Nebula Premium 2000 ermöglicht eine Ventilationsstufe. Es besteht aus - Ein-/Ausschalter - Funktionsschalter Mit dem Funktionsschalter kann zwischen 0 – Stillstand des Gerätes 1 –... -
Seite 6: Allgemeines
2. Bedienungshinweise 2.1. Allgemeines Bitte lesen Sie diese Bedienungsanleitung vor dem ersten Gebrauch. Das Gerät ist bereits fertig montiert. Vor der Inbetriebnahme muss Folgendes gemacht werden: • Montage des manuellen Wasserablasses • Anschluss an die Wasserleitung • Anschluss an das Stromnetz Das Gerät bitte auf einem ebenen Untergrund stellen. -
Seite 7: Elektrischer Anschluss
3. Aufbauhinweise 3.1. Wichtige Hinweise Es wird empfohlen, die Montage des Wasserablasses, den Anschluss an das Wassernetz von Fachpersonal vorgenommen wird. Versichern Sie sich, dass die Stromversorgung vor Ort mit den Erfordernissen des Gerätes übereinstimmen. Versichern Sie sich, dass das Gerät auf einem geraden und festen Untergrund steht. Die Geräte werden sicher verpackt versendet. - Seite 8 System und die Paneele gut mit Wasser füllen. Bitte prüfen Sie auch: • Dass das Ventil des Schwimmers intakt ist. • Dass das Gerät keine ungewöhnlichen Geräusche macht. • Beim Nebula Premium 1000 passen Sie die Durchflussmenge der Pumpe an, indem Sie das Ventil schließen.
- Seite 9 Es gelten die gesetzlichen Vorgaben zur Garantie und Gewährleistung. Die Inbetriebnahme des jeweiligen Produkts muss durch qualifiziertes Personal erfolgen. Andernfalls erlischt die Garantie und AirMex übernimmt keinerlei Haftung für etwaige Schäden, die bei der Benutzung des Gerätes entstehen. Defekte und Schäden, die durch falsche Installation oder unsachgemäße Handhabung und/oder Verwendung verursacht werden, sind ausdrücklich nicht...
-
Seite 10: Wartung Zu Beginn Der Laufzeit
5. Wartung 5.1. Wartung zu Beginn der Laufzeit Zu Beginn ist es sehr wichtig, Reinigungs- und Wartungsarbeiten durchzuführen, um einen ordnungsgemäßen Betrieb zu gewährleisten Die Hauptaufgaben sind folgende: • Führen Sie eine Reinigung durch und überprüfen Sie die Wasserschale und den Aufbau des Geräts •... -
Seite 11: Reinigung
5.3. Reinigung Um die Nutzungsdauer des Gerätes und seine ordnungsgemäße Funktion zu verlängern, muss es sauber gehalten werden. Um Kalk- und Schmutzablagerungen zu verhindern, kann Folgendes unternommen werden: • Mildes für Menschen unbedenkliches Kalkschutzmittel und Kalklöser. • UV-Lampen zur Beseitigung von Mikroorganismen Ebenso ist es bei der Wartung wichtig, eine komplette Reinigung des Gerätes durchzuführen. - Seite 12 • Erhöhen Sie die automatische Frequenz des Wasseraustauschs • Falsch eingestellte • Regulieren Sie die Gestörte Zugluft Zuluftgitter Luftzufuhr • Kurzschluss • Tauschen Sie Motor oder Motor oder Pumpe läuft nicht Pumpe aus • Zuviel Wasser im • Reduzieren Sie den Wasser tritt aus Wasserverteiler Wasserdurchfluss und...
- Seite 13 6. Abmessungen ohne Flansch mit Flansch Auslassanschluss Nebula Premium 830 x 830 x 1250 825 x 825 x 1700 330 x 330 1000 Nebula Premium 1135 x 1135 x 1135 x 1135 x 580 580 2000 / 3000 1410 2140 6.1 Nebula 1000 6.1.1 Aufbau Verbindung Ventilator...
-
Seite 14: Abmessungen
6.1.2 Wasserversorgungssystem Schnellstecker Ventil Adapter Überlauftrichter Schwimmer Unterlegscheibe Gummi Mutter Muffe Unterlegscheibe Gummi Federring Unterlegscheibe Metall Unterlegscheibe Metall Verbindungsstück Dichtungsmutter Unterlegscheibe Metall 6.1.3 Abmessungen... - Seite 15 6.2 Nebula 2000 / Nebula 3000 6.2.1 Aufbau Verbindung Ventilator Gehäuse Paneel Wasserpumpe Ventil Wasserversorgung Rad fetstellbar Motor Keilriemen Riemenscheibe Riemenscheibe Schwimmer Lagerbuchse Verteiler Lagerbuchse Verbindung Verteiler Bedienelement Verbindung Verteiler Schlauch Röhre...
- Seite 16 6.2.2 Wasserverteilungssystem Schnellstecker Unterlegscheibe Gummi Adapter Unterlegscheibe Metall Verbindung Dichtungsmutter Muffe Dichtungsmutter Schlauch Unterlegscheibe Metall Schlauch Unterlegscheibe Gummi Schlauch Ventil Schwimmer Anschlussstutzen Überlauftrichter 6.2.3 Abmessungen...
- Seite 17 Bei nicht bestimmungsgemäßer Verwendung, Aufstellung, Wartung etc. oder eigenmächtigen Änderungen an der werksseitig gelieferten Geräteausführung verliert diese Erklärung ihre rechtliche Gültigkeit. Geräteausführung: NEBULA PREMIUM Serie: AirMex NEBULA-Serie Baujahr: ab 2010 Geltende Bestimmungen: 2006/42/EG Maschinenrichtlinie, 2004/108/EG EMV-Richtlinie Hersteller und Bevollmächtigter der technischen Unterlagen:...
