4.

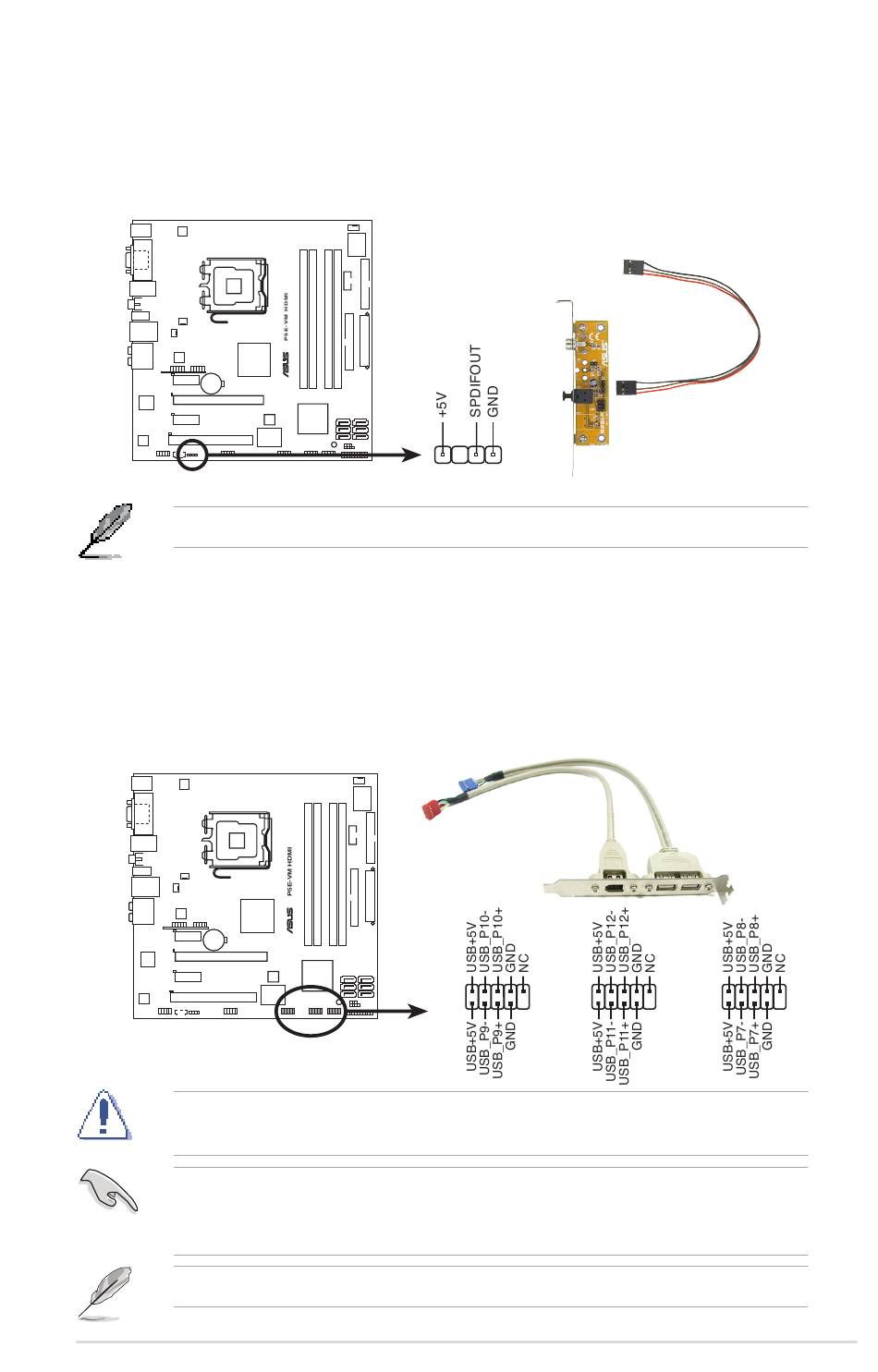

Digitaler Audioanschluss (4-1 pol. SPDIF_OUT)
Dieser Anschluss ist für einen zusätzlichen Sony/Philips Digital Interface
(S/PDIF)-Anschluss vorgesehen. Verbinden Sie das S/PDIF-Modulkabel mit
diesem Anschluss, installieren Sie dann das Modul an einer Steckplatzöffnung
an der Rückseite des Gehäuses.
P5E-VM HDMI Digital audio connector
Das S/PDIF-Ausgangsmodul wird separat verkauft.
5.
USB-Anschlüsse (10-1 pol. USB 78, USB 910, USB 1112)
Diese Anschlüsse sind für die USB 2.0-Ports vorgesehen. Verbinden Sie
USB/GAME-Modulkabel mit einem dieser Anschlüsse, und installieren Sie
das Modul an einer Steckplatzaussparung an der Rückseite des Gehäuses.
Diese USB-Anschlüsse entsprechen den USB 2.0-Spezifikationen, die eine
Verbindungsgeschwindigkeit von bis zu 480 Mbps unterstützen.
P5E-VM HDMI
USB 2.0 connectors
Verbinden Sie niemals ein 1394-Kabel mit dem USB-Anschluss, sonst wird das
Motherboard beschädigt!
Sie können zuerst das Frontpanel-USB-Kabel mit dem ASUS Q-Anschluss (USB,
blau) verbinden und dann den Q-Anschluss (USB) auf dem Anschluss auf dem
Board installieren wenn Ihr Gehäuse den Frontpanel-Anschluss unterstützt.
Das USB-Modulkabel wird separat verkauft.
ASUS P5E-VM HDMI
SPDIF_OUT
USB1112
USB910
PIN1
USB78
PIN1
PIN1
2-29
