Asus P5G41T-M LX3 PLUS Handbuch

Asus P5G41T-M LX3 PLUS Handbuch

Vorschau ausblenden
Inhaltsverzeichnis

Werbung

Quicklinks

Diese Anleitung herunterladen

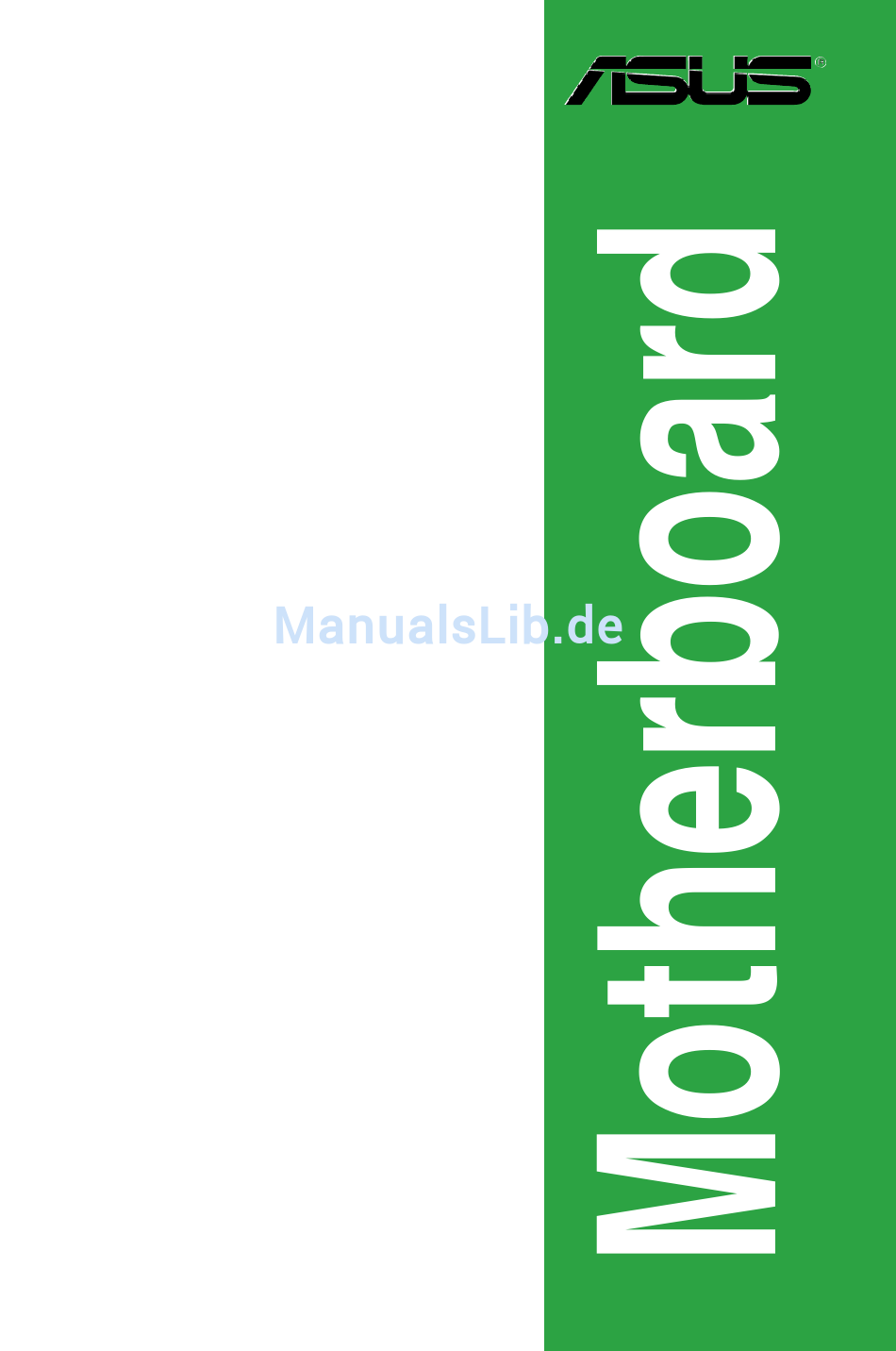

P5G41T-M LX3
PLUS

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Asus P5G41T-M LX3 PLUS

Inhaltszusammenfassung für Asus P5G41T-M LX3 PLUS

  • Seite 1 P5G41T-M LX3 PLUS...
  • Seite 2 ASUS genehmigte Reparaturen, Modifizierung oder Abwandlungen; oder (2) die Seriennummer des Produkts unkenntlich gemacht wurde oder fehlt. ASUS STELLT DIESES HANDBUCH “SO, WIE ES IST”, OHNE DIREKTE ODER INDIREKTE GARANTIEN, EINSCHLIESSLICH, JEDOCH NICHT BESCHRÄNKT AUF GARANTIEN ODER KLAUSELN DER VERKÄUFLICHKEIT ODER TAUGLICHKEIT FÜR EINEN BESTIMMTEN ZWECK,...

  • Seite 3: Inhaltsverzeichnis

    Inhalt Erklärungen ....................vi Sicherheitsinformationen ................. vii Über dieses Handbuch ................viii P5G41T-M LX3 PLUS Spezifikationsübersicht ......... ix Kapitel 1: Produkteinführung Willkommen! ................. 1-1 Paketinhalt ..................1-1 Sonderfunktionen ................ 1-1 1.3.1 Leistungsmerkmale des Produkts ........1-1 1.3.2 Innovative ASUS-Funktionen .......... 1-2 Bevor Sie beginnen ..............
  • Seite 4 Support-DVD-Informationen ......... 1-25 Kapitel 2: BIOS-Informationen Verwalten und Aktualisieren des BIOS ........2-1 2.1.1 ASUS Update ..............2-1 2.1.2 ASUS EZ Flash 2 ............2-2 2.1.3 ASUS CrashFree BIOS ........... 2-3 BIOS-Setupprogramm ..............2-4 2.2.1 BIOS-Menübildschirm ............. 2-5 2.2.2 Menüleiste ............... 2-5 2.2.3...
  • Seite 5 APM Configuration ............2-16 2.5.5 Hardware Monitor ............2-16 Boot-Menü .................. 2-17 2.6.1 Boot Device Priority ............2-17 2.6.2 Boot Settings Configuration .......... 2-17 2.6.3 Security ................. 2-18 Tools-Menü ................. 2-20 ASUS EZ Flash 2 ................. 2-20 Exit-Menü ..................2-21...

  • Seite 6: Erklärungen

    Dieses Digitalgerät der Klasse B stimmt mit dem kanadischen ICES-003 überein. ASUS Recycling/Rücknahmeservices Das ASUS-Wiederverwertungs- und Rücknahmeprogramm basiert auf den Bestrebungen, die höchsten Standards zum Schutz der Umwelt anzuwenden. Wir glauben, das die Bereitstellung einer Lösung für unsere Kunden die Möglichkeit schafft, unsere Produkte, Batterien, andere Komponenten und ebenfalls das Verpackungsmaterial verantwortungsbewußt der Wiederverwertung zuzuführen.

  • Seite 7: Sicherheitsinformationen

    Reach Die rechtliche Rahmenbedingungen für REACH (Registration, Evaluation, Authorisation, and Restriction of Chemicals) erfüllend, veröffentlichen wir die chemischen Substanzen in unseren Produkten auf unserer ASUS REACH-Webseite unter http://csr.asus.com/english/index.aspx. Werfen Sie das Motherboard NICHT in den normalen Hausmüll. Dieses Produkt wurde entwickelt, um ordnungsgemäß...

  • Seite 8: Über Dieses Handbuch

    Weitere Informationsquellen An den folgenden Quellen finden Sie weitere Informationen und Produkt- sowie Software- Updates. ASUS-Webseiten ASUS-Webseiten enthalten weltweit aktualisierte Informationen über ASUS-Hardware und Softwareprodukte. ASUS-Webseiten sind in den ASUS-Kontaktinformationen aufgelistet. Optionale Dokumentation Ihr Produktpaket enthält möglicherweise optionale Dokumente wie z.B. Garantiekarten, die von Ihrem Händler hinzugefügt sind.

  • Seite 9: P5G41T-M Lx3 Plus Spezifikationsübersicht

    ® ® Celeron -Prozessoren ® Kompatibel mit Intel 05B/05A/06-Prozessoren ® Unterstützt Intel 45nm Mehrkernprozessoren ® Beziehen Sie sich auf www.asus.com für die Liste der unterstützten Intel -Prozessoren. ® Chipsatz Northbridge: Intel ® Southbridge: Intel ICH7 ® Front Side Bus 1333/1066/800 MHz...
  • Seite 10 P5G41T-M LX3 PLUS Spezifikationsübersicht ASUS ASUS CrashFree BIOS 3 Sonderfunktionen ASUS Q-Fan ASUS EZ Flash 2 ASUS MyLogo 2 ASUS Turbo Key ASUS EPU-L 100% Hochwertige, Leitfähige Polymerkondensatoren Rücktafelanschlüsse 1 x PS/2-Tastaturanschluss 1 x PS/2-Mausanschluss 1 x COM-Anschluss 1 x VGA-Anschluss 1 x LAN (RJ-45)-Anschluss 4 x USB 2.0/1.1-Anschlüsse...

  • Seite 11: Kapitel 1: Produkteinführung

    Kapitel 1 Produkteinführung Willkommen! Vielen Dank für den Kauf eines ASUS P5G41T-M LX3 PLUS Motherboards! ® Eine Vielzahl von neuen Funktionen und neuesten Technologien sind in dieses Motherboard integriert und machen es zu einem weiteren hervorragenden Produkt in der langen Reihe der ASUS Qualitäts-Motherboards!

  • Seite 12: Intel ® G41 Chipsatz

    Kontrolle für angemessenen Stromverbrauch, um Energie und Geld zu sparen. Turbo Key Mit ASUS Turbo Key können Sie den Stromtaste des PCs in eine Übertaktungstaste verwandeln. Nach der einfachen Einrichtung kann Turbo Key die Systemleistung erhöhen, ohne dafür die Arbeit oder das Spiel unterbrechen zu müssen—einfach mit nur einen Fingerdruck!

  • Seite 13: Asus Mylogo2

    Support-DVD oder einen USB-Flashlaufwerk aus wiederherzustellen, wenn die BIOS-Daten beschädigt wurden. ASUS EZ Flash 2 ASUS EZ Flash2 ist ein Programm, womit Sie Ihr BIOS ohne die Hilfe eines auf einem Betriebssystem basierenden Hilfsprogramms aktualisieren können. C.P.R. (CPU Parameter Recall) Die C.P.R.-Funktion des Motherboard-BIOS erlaubt Ihnen, das BIOS...

  • Seite 14: Bevor Sie Beginnen

    Erinnerung, dass Sie das System ausschalten und das Netzkabel ausstecken müssen, bevor Sie eine Komponente von dem Motherboard entfernen oder hinzufügen. Die nachstehende Abbildung zeigt die Position der Onboard-LED an. SB_PWR P5G41T-M LX3 PLUS Standby Power Powered Off P5G41T-M LX3 PLUS Onboard LED Kapitel 1: Produkteinführung...

  • Seite 15: Motherboard-Übersicht

    Stecken Sie sechs (6) Schrauben in die eingekreisten Löcher, um das Motherboard am Gehäuse zu befestigen. Ziehen Sie die Schrauben NICHT zu fest! Das Motherboard könnte sonst beschädigt werden. Diese Seite auf die Rückseite des Computergehäuses legen P5G41T-M LX3 PLUS ASUS P5G41T-M LX3 PLUS...

  • Seite 16: Motherboard-Layout

    8103EL LAN1_USB12 Intel ® CHA_FAN 9LRS954 AUDIO Lithium Cell PCIEX1_1 CMOS Power ATHEROS 8151 PCIEX16 Super Intel ® PCIEX1_2 P5G41T-M LX3 PLUS ICH7 PCI1 ALC887 SB_PWR USB56 USB78 BIOS SPEAKER F_PANEL SATA1 SATA2 CLRTC SPDIF_OUT AAFP USBPW5-8 3 10 1.5.4 Layout-Beschreibung Anschlüsse/Jumper/Steckplätze/LED...

  • Seite 17: Zentralverarbeitungseinheit (Cpu)

    ASUS übernimmt nur die Reparaturkosten, wenn die Schäden durch die Anlieferung entstanden sind. • Bewahren Sie die Abdeckung nach der Installation des Motherboards auf. ASUS nimmt die Return Merchandise Authorization (RMA)- Anfrage nur an, wenn das Motherboard mit der Abdeckung am LGA775-Sockel geliefert wurde.
  • Seite 18 Drücken Sie den Arretierhebel mit Ihrem Halteriegel Daumen (A) und schieben ihn nach links (B), bis er von dem Halteriegel losgelassen wird. Um Schäden an den Sockelpolen zu vermeiden, entfernen Sie bitte die PnP-Abdeckung nicht vor dem Beginn der CPU-Installation. Arretierhebel Heben Sie den Arretierhebel in Pfeilrichtung PnP-Abdeckung...
  • Seite 19 Haut gerät, waschen Sie sie so schnell wie möglich ab und suchen Sie einen Arzt auf. Um Kontamination zu vermeiden, sollten Sie die Paste NICHT direkt mit den Fingern verteilen. Machen Sie die Deckplatte zu (A) und drücken dann den Arretierhebel (B), bis er in den Halteriegel einrastet. ASUS P5G41T-M LX3 PLUS...

  • Seite 20: Installieren Des Cpu-Kühlkörpers Und Lüfters

    1.6.2 Installieren des CPU-Kühlkörpers und Lüfters Der Intel LGA775 Prozessor benötigt eine speziell konzipierte Kühlkörper-Lüfter-Einheit, um ® eine optimale Wärmekondition und Leistung sicherzustellen. • Wenn Sie einen kompletten Intel -Prozessor kaufen, ist die CPU-Lüfter-Kühlkörper- ® Einheit beigelegt. Wenn Sie eine CPU separat kaufen, verwenden Sie bitte unbedingt nur den von Intel --genehmigten Allrichtungskühlkörper und Lüfters.

  • Seite 21: Deinstallieren Des Cpu-Kühlkörpers Und Lüfters

    Verbinden Sie das CPU-Lüfterkabel mit dem CPU_FAN-Anschluss am Motherboard. CPU_FAN P5G41T-M LX3 PLUS P5G41T-M LX3 PLUS CPU fan connector Vergessen Sie nicht, die Lüfterkabel mit den Lüfteranschlüssen zu verbinden! Hardwareüberwachungsfehler können auftreten, wenn Sie vergessen, die Verbindung vorzunehmen. 1.6.3 Deinstallieren des CPU-Kühlkörpers und Lüfters So deinstallieren Sie den CPU-Kühlkörper und Lüfter:...

  • Seite 22: Systemspeicher

    Das Motherboard ist mit zwei Double Data Rate 3 (DDR3) Dual Inline Speichermodulen (DIMM)-Steckplätzen ausgestattet. Die nachstehende Abbildung zeigt die Position der DDR3 DIMM-Steckplätze an: Kanal Steckplätze Kanal A DIMM_A1 Kanal B DIMM_B1 P5G41T-M LX3 PLUS P5G41T-M LX3 PLUS 240-pin DDR3 DIMM sockets 1-12 Kapitel 1: Produkteinführung...

  • Seite 23: Speicherkonfigurationen

    • KINGSTON KVR1066D3N7/2G ELPIDA J1108BDSE-DJ-F 1.5V • • KINGSTON KVR1066D3N7/4G Hynix H5TQ2G83AFR 1.5V • • Micron MT8JTF12864AZ-1G1F1 Micron 9GF22D9KPT • • Micron MT16JTF25664AZ-1G1F1 Micron 9HF22D9KPT • • OCZ3G1066LV4GK 4GB(2x2GB) Micron 9BF27D9KPV 7-7-7-20 1.65V • • ASUS P5G41T-M LX3 PLUS 1-13...
  • Seite 24 A*: Unterstützt ein Modul, das in einer Single Channel-Konfiguration in einen beliebigen Steckplatz gesteckt wird. • B*: Unterstützt ein Modulpaar, das in die beiden blauen Steckplätze gesteckt wird als ein Paar einer Single Channel-Speicherkonfiguration Die aktuelle Liste Qualifizierter Anbieter finden Sie auf der ASUS-Webseite www.asus.com. 1-14 Kapitel 1: Produkteinführung...

  • Seite 25: Installieren Eines Dimms

    DIMM-Steckplatz zu entriegeln. Halten Sie das DIMM-Modul beim Drücken der Haltebügel leicht mit Ihren Fingern fest. Das DIMM-Modul könnte plötzlich herausspringen und beschädigt werden. DIMM-Kerbe Entfernen Sie das DIMM-Modul vom Steckplatz. ASUS P5G41T-M LX3 PLUS 1-15...

  • Seite 26: Erweiterungssteckplätze

    Erweiterungssteckplätze Später wollen Sie eventuell Erweiterungskarten installieren. Folgende Unterabschnitte beschreiben diese Steckplätze und die von ihnen unterstützen Erweiterungskarten. Das Netzkabel muss unbedingt vor der Installation oder dem Entfernen der Erweiterungskarten ausgesteckt werden. Ansonsten können Sie sich verletzen und die Motherboardkomponenten beschädigen. 1.8.1 Installieren einer Erweiterungskarte So installieren Sie eine Erweiterungskarte:...

  • Seite 27: Jumper

    Clear RTC P5G41T-M LX3 PLUS (Default) P5G41T-M LX3 PLUS Clear RTC RAM So wird das RTC-RAM gelöscht: 1. Schalten Sie den Computer aus und trennen Sie ihn vom Netz. 2. Stecken Sie die Jumpersteckbrücke für 5 bis 10 Sekunden von 1-2 (Standardeinstellung) zu 2-3 um, und dann wieder in die ursprüngliche Position 1-2...
  • Seite 28 +5VSB (Default) P5G41T-M LX3 PLUS P5G41T-M LX3 PLUS Keyboard power setting USB-Gerät Weckfunktion (3-pol. USBPW1-4, 3-pol. USBPW5-8) Setzen Sie diese Jumper auf +5V, um den Computer über angeschlossene USB- Geräte aus dem S1-Ruhemodus (CPU hält an, DRAM wird aktualisiert, System verbraucht wenig Strom) aufzuwecken.

  • Seite 29: Anschlüsse

    Rosa (Rücktafel) Mic In Mic In Mitte/Bass Mitte/Bass Hellgrün (Fronttafel) – – – Seitenlautsprecher So richten Sie eine 8-Kanal Audiowiedergabe ein: Benutzen Sie ein Gehäuse mit einen HD-Audiomodul auf der Frontseite, um 8-Kanal- Audiowiedergabe zu ermöglichen. ASUS P5G41T-M LX3 PLUS 1-19...

  • Seite 30: Interne Anschlüsse

    HD-audio-compliant Legacy AC’97 pin definition compliant definition P5G41T-M LX3 PLUS Front panel audio connector • Es wird empfohlen, ein High-Definition Fronttafel Audio E/A-Modul mit diesem Anschluss zu verbinden, um die High-Definition Audio-Funktionen dieses Motherboards nutzen zu können. • Wenn Sie ein High-Definition Fronttafelaudiomodul mit diesem Anschluss verbinden wollen, muss das Element Front Panel Type im BIOS auf [HD Audio] eingestellt sein.
  • Seite 31 +3 Volts +3 Volts PIN 1 P5G41T-M LX3 PLUS ATX power connectors • Wir empfehlen Ihnen, dass Sie ein Netzteil benutzen, das die ATX 12 V-Spezifikation 2.0 (oder neuere Version) erfüllt und eine Mindestleistung von 400W liefern kann. Dieses Netzteil hat 24-pol. und 4-pol. Netzstecker.
  • Seite 32 SATA4 SATA1 SATA2 SATA3 P5G41T-M LX3 PLUS P5G41T-M LX3 PLUS SATA connectors Installieren Sie das Windows XP Service Pack 3 oder neuer, bevor Sie Serial ATA nutzen. ® USB-Anschlüsse (10-1-pol. USB56, USB78) Diese Anschlüsse dienen den USB 2.0-Modulen. Verbinden Sie das USB-Modulkabel mit einem dieser Anschlüsse und befestigen Sie das Modul anschließend an einer...
  • Seite 33 P5G41T-M LX3 PLUS Rotation P5G41T-M LX3 PLUS fan connectors Nur der 4-pol. CPU-Lüfteranschluss unterstützt die ASUS Q-Fan-Funktion. Digitaler Audioanschluss (4-1 pol. SPDIF_OUT) Dieser Anschluss dient zum Verbinden des Sony-Philips Digital-Interface S/PDIF- Audiomoduls. Verbinden Sie das S/PDIF Out-Modulkabel mit diesem Anschluss und montieren das Modul in eine Aussparung auf der Rückseite des Gehäuses.
  • Seite 34 PWR BTN PIN 1 P5G41T-M LX3 PLUS HD_LED RESET P5G41T-M LX3 PLUS System panel connector • Systemstrom-LED (2-pol. PLED) Dieser 2-pol. Anschluss wird mit der Systemstrom-LED verbunden. Verbinden Sie das Strom-LED-Kabel vom Computergehäuse mit diesem Anschluss. Die Systemstrom- LED leuchtet, wenn Sie das System einschalten. Sie blinkt, wenn sich das System im Energiesparmodus befindet.

  • Seite 35: Software-Unterstützung

    Hilfsprogramme, die Sie installieren können, um alle Motherboard-Funktionen nutzen zu können. Der Inhalt der Support-DVD kann jederzeit und ohne Ankündigung geändert werden. Bitte besuchen Sie für Updates die ASUS-Webseite www.asus.com. Ausführen der Support-DVD Legen Sie die Support-DVD in das optische Laufwerk. Die DVD zeigt automatisch das Treibermenü...
  • Seite 36 1-26 Kapitel 1: Produkteinführung...

  • Seite 37: Kapitel 2: Bios-Informationen

    Aktualisieren über das Internet Wählen BIOS über das Internet aktualisieren und klicken dann auf Weiter. Wählen Sie den Ihnen am nächsten gelegenen ASUS FTP-Ort aus, um starken Netzwerkverkehr zu vermeiden, oder klicken Sie auf Automatische Auswahl. Klicken Sie auf Weiter.

  • Seite 38: Asus Ez Flash 2

    ASUS EZ Flash 2 ermöglicht Ihnen die BIOS-Aktualisierung durchzuführen, ohne auf ein Betriebssystem basierendes Hilfsmittel angewiesen zu ein. Bevor Sie das Programm benutzen, laden Sie sich die neuste BIOS-Datei von der ASUS- Webseite www.asus.com herunter. So aktualisieren Sie das BIOS über EZ Flash 2:...

  • Seite 39: Asus Crashfree Bios

    • Die BIOS-Datei auf der Support-DVD ist vielleicht nicht die neueste BIOS-Version. Sie können diese von der ASUS-Webseite www.asus.com herunterladen. • Die Erkennung der Wechseldatenträger durch ASUS CrashFree BIOS variiert mit verschiedenen Motherboard-Modellen. Für Motherboards ohne Diskettenlaufwerksanschluss, bereiten Sie vorher bitte einen USB-Flashspeicher vor.

  • Seite 40: Bios-Setupprogramm

    • Die in diesem Abschnitt angezeigten BIOS-Setup-Bildschirme dienen nur als Referenz und können u.U. von dem, was Sie auf dem Bildschirm sehen, abweichen. • Besuchen Sie die ASUS-Webseite unter www.asus.com, um die neueste BIOS-Datei für Ihr Motherboard herunterzuladen. Kapitel 2: BIOS-Informationen...

  • Seite 41: Bios-Menübildschirm

    Hier können Sie die Systemstartkonfiguration ändern. Tools Hier können Sie die Einstellung für Sonderfunktionen konfigurieren. Exit Hier können Sie die Beenden-Optionen wählen und die Standardeinstellungen laden. Verwenden Sie die Pfeiltasten, um Elemente im Menü auszuwählen und die Einstellungen zu ändern. ASUS P5G41T-M LX3 PLUS...

  • Seite 42: Navigationstasten

    2.2.3 Navigationstasten In der unteren rechten Ecke eines Menübildschirms werden Navigationstasten für das jeweilige Menü angezeigt. Verwenden Sie diese Navigationstasten, um Elemente im Menü auszuwählen und die Einstellungen zu ändern. Manche Navigationstasten sind von Bildschirm zu Bildschirm verschieden. 2.2.4 Menüelemente Wenn ein Element auf der Menüleiste markiert ist, werden die speziellen Elemente für dieses Menü...

  • Seite 43: Main-Menü

    Hier können Sie den LBA-Modus aktivieren oder deaktivieren. Wenn Ihr Gerät den LBA-Modus unterstützt und das Gerät nicht zuvor unter deaktiviertem LBA-Modus formatiert wurde, dann wählen Sie bitte [Auto], um den LBA-Modus zu aktivieren. Konfigurationsoptionen: [Disabled] [Auto] ASUS P5G41T-M LX3 PLUS...

  • Seite 44: Storage Configuration

    Block (Multi-sector Transfer) M [Auto] Hier können Sie die Multi-Sektorenübertragungen aktivieren oder deaktivieren. Die Datenübertragung von und zu einem Gerät geschieht in mehreren Sektoren auf einmal, wenn Sie [Auto] wählen. Die Datenübertragung von und zu einem Gerät geschieht jedes Mal nur in einem Sektor, wenn Sie [Disabled] wählen.

  • Seite 45: System Information

    CPU-Frequenz zu bestimmen. Sie können eine der voreingestellten Übertaktungs- Konfigurationsoptionen auswählen. Manual - erlaubt Ihnen die manuelle Auswahl der Übertaktungsparameter. Auto - wählt die optimalen Einstellungen für das System. Overclock Profile - ladet die Übertaktungsprofile mit optimalen Parametern für Stabilität beim übertakten. ASUS P5G41T-M LX3 PLUS...

  • Seite 46: Dram Frequency [Auto]

    Das folgenden zwei Elemente erscheinen nur, wenn das Element AI Overclocking auf [Manual] eingestellt wurde. CPU Frequency [xxx] Zeigt die vom Takter an den System- und PCI-Bus gemeldete Frequenz. Der Wert dieses Elements wird von BIOS automatisch erkannt. Benutzen Sie die Tasten <+>...

  • Seite 47: Cpu Configuration

    Aktiviert oder deaktiviert die Intel Virtualization-Technologie. Virtualisierung, erweitert ® durch die Intel Virtualization-Technologie erlaubt es einer Arbeitsumgebung, mehrere ® Betriebssysteme und Anwendungen auf unabhängigen Partitionen auszuführen. Durch Virtualisierung kann ein Computersystem als mehrere virtuelle Systeme agieren. Konfigurationsoptionen: [Enabled] [Disabled] 2-11 ASUS P5G41T-M LX3 PLUS...

  • Seite 48: Chipset

    CPU TM Function [Enabled] Aktiviert die Intel CPU Thermal Monitor (TM)-Funktion, ein CPU Überhitzungsschutz. ® Wenn aktiviert, werden die CPU-Kernfrequenz und Spannung beim Überhitzen gesenkt. Konfigurationsoptionen: [Disabled] [Enabled] Execute-Disable Bit Capability [Enabled] Aktivert/deaktiviert die No-Execution Page Protection-Technologie. Die Auswahl von [Disabled] zwingt den XD-Funktionszeiger immer auf Null (0) zurückzukehren. Konfigurationsoptionen: [Enabled] [Disabled]).

  • Seite 49: Onboard Devices Configuration

    Erlaubt die Aktivierung/Deaktivierung von boot ROM im integriertem LAN Controller. Dieses Element erscheint nur, wenn Onboard LAN auf [Enabled] gesetzt wird. Konfigurationsoptionen: [Disabled] [Enabled] Serial Port1 Address [3F8/IRQ4] Hier können Sie die Basisadresse der seriellen Schnittstelle 1 auswählen Konfigurationsoptionen: [Disabled] [3F8/IRQ4] [2F8/IRQ3] [3E8/IRQ4] [2E8/IRQ3] 2-13 ASUS P5G41T-M LX3 PLUS...

  • Seite 50: Usb Configuration

    2.4.5 USB Configuration Die Elemente in diesem Menü gestatten Ihnen, die USB-verwandten Funktionen einzustellen. Wählen Sie das gewünschte Element aus und drücken Sie anschließend die <Eingabetaste>, um die Konfigurationsoptionen anzeigen zu lassen. Die Elemente Module Version und USB Devices Enabled zeigen automatisch erkannte Werte an.

  • Seite 51: Pci Pnp

    Hier können Sie die ACPI (Advanced Configuration and Power Interface)-Unterstützung in der APIC (Advanced Programmable Interrupt Controller) aktivieren oder deaktivieren. Der ACPI APIC-Tabellenzeiger wird in der RSDT-Zeigerliste einbezogen, wenn [Enabled] gewählt wurde. Konfigurationsoptionen: [Disabled] [Enabled] 2-15 ASUS P5G41T-M LX3 PLUS...

  • Seite 52: Apm Configuration

    2.5.4 APM Configuration Restore on AC Power Loss [Power Off] Die Einstellung [Power Off] lässt den Computer nach einem Stromausfall ausgeschaltet bleiben. Wenn auf [Power On] gesetzt, schaltet den Computer nach einem Stromausfall erneut ein. [Last State] veranlasst den Computer in den ursprünglichen Status vor dem Stromausfall - ausgeschaltet oder eingeschaltet - zurückzukehren.

  • Seite 53: Boot-Menü

    • Um boot device während des Systemstarts aufzurufen, drücken Sie <F8>, wenn das ASUS-Logo erscheint. • Um das Windows Betriebssystem im gesicherten Modus hochzufahren, folgen Sie ® einer dieser Methoden: Drücken Sie <F5> wenn das ASUS-Logo erscheint. • Drücken Sie <F8> nach POST. • 2.6.2 Boot Settings Configuration...

  • Seite 54: Full Screen Logo [Enabled]

    Full Screen Logo [Enabled] Hier können Sie die Anzeige eines Vollbildschirm-Logos aktivieren oder deaktivieren. Konfigurationsoptionen: [Disabled] [Enabled] Wählen Sie [Enabled] für dieses Element, um die ASUS MyLogo2™-Funktion zu verwenden. AddOn ROM Display Mode [Force BIOS] Hier können Sie den Anzeigemodus für optionales ROM einstellen.

  • Seite 55: Change User Password

    Wählen Sie dieses Element, um das Benutzerkennwort zu löschen. Password Check [Setup] Wählen Sie [Setup], wenn ein Passwort vor dem BIOS-Zugriff abgefragt werden soll. Wählen Sie [Always], wenn ein Passwort beim Systemstart und Aufrufen von BIOS abgefragt werden soll. Konfigurationsoptionen: [Setup] [Always] 2-19 ASUS P5G41T-M LX3 PLUS...

  • Seite 56: Tools-Menü

    3.CD-DISC (read only) ASUS EZ Flash 2 Hier können Sie ASUS EZ Flash 2 ausführen. Wenn Sie die <Eingabetaste> drücken, erscheint eine Bestätigungsnachricht. Wählen Sie mit der linken/rechten Pfeiltaste zwischen [Yes] oder [No] und drücken Sie die <Eingabetaste>, um Ihre Wahl zu bestätigen. Siehe Abschnitt 2.1.2 ASUS EZ Flash 2 für Details.

  • Seite 57: Exit-Menü

    Bei Wahl dieser Option oder Drücken der Taste <F5> erscheint ein Bestätigungsfenster. Wählen Sie OK, um die Standardwerte zu laden. Wählen Sie Exit & Save Changes oder ändern Sie andere Punkte, bevor Sie die Werte in das beständige RAM speichern. 2-21 ASUS P5G41T-M LX3 PLUS...
