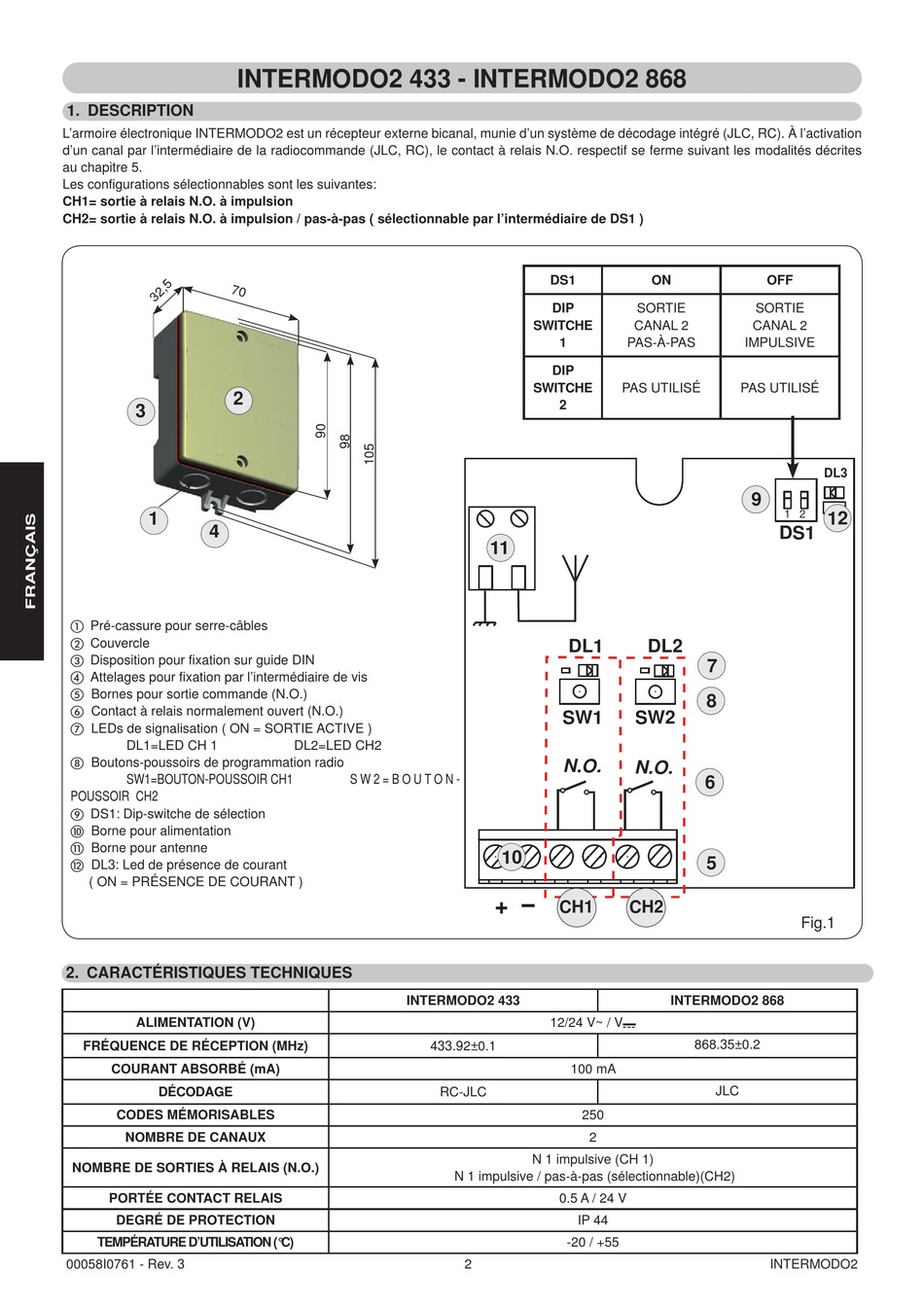

INTERMODO2 433 - INTERMODO2 868
1. DESCRIPTION
L'armoire électronique INTERMODO2 est un récepteur externe bicanal, munie d'un système de décodage intégré (JLC, RC). À l'activation
d'un canal par l'intermédiaire de la radiocommande (JLC, RC), le contact à relais N.O. respectif se ferme suivant les modalités décrites
au chapitre 5.
Les configurations sélectionnables sont les suivantes:
CH1= sortie à relais N.O. à impulsion
CH2= sortie à relais N.O. à impulsion / pas-à-pas ( sélectionnable par l'intermédiaire de DS1 )
2
3
1
4
Pré-cassure pour serre-câbles
Couvercle
Disposition pour fixation sur guide DIN
Attelages pour fixation par l'intermédiaire de vis
Bornes pour sortie commande (N.O.)
Contact à relais normalement ouvert (N.O.)
LEDs de signalisation ( ON = SORTIE ACTIVE )
DL1=LED CH 1
Boutons-poussoirs de programmation radio
SW1=BOUTON-POUSSOIR CH1
POUSSOIR CH2
DS1: Dip-switche de sélection
Borne pour alimentation
Borne pour antenne
DL3: Led de présence de courant
( ON = PRÉSENCE DE COURANT )
2. CARACTÉRISTIQUES TECHNIQUES
ALIMENTATION (V)
FRÉQUENCE DE RÉCEPTION (MHz)
COURANT ABSORBÉ (mA)
DÉCODAGE
CODES MÉMORISABLES
NOMBRE DE CANAUX
NOMBRE DE SORTIES À RELAIS (N.O.)
PORTÉE CONTACT RELAIS
DEGRÉ DE PROTECTION
TEMPÉRATURE D'UTILISATION (°C)
00058I0761 - Rev. 3
DL2=LED CH2
S W 2 = B O U T O N -
INTERMODO2 433
433.92±0.1
RC-JLC
N 1 impulsive / pas-à-pas (sélectionnable)(CH2)
2
DS1 ON
DIP SORTIE
SWITCHE CANAL 2
1 PAS-À-PAS
DIP
SWITCHE PAS UTILISÉ
2
11
DL1 DL2
SW1 SW2
N.O.
N.O.
10
+
CH1 CH2
12/24 V~ / V "
100 mA
250
2
N 1 impulsive (CH 1)
0.5 A / 24 V
IP 44
-20 / +55
OFF
SORTIE
CANAL 2
IMPULSIVE
PAS UTILISÉ
DL3
9
1 2
12
DS1
7
8
6
5
Fig.1
INTERMODO2 868
868.35±0.2
JLC
INTERMODO2
