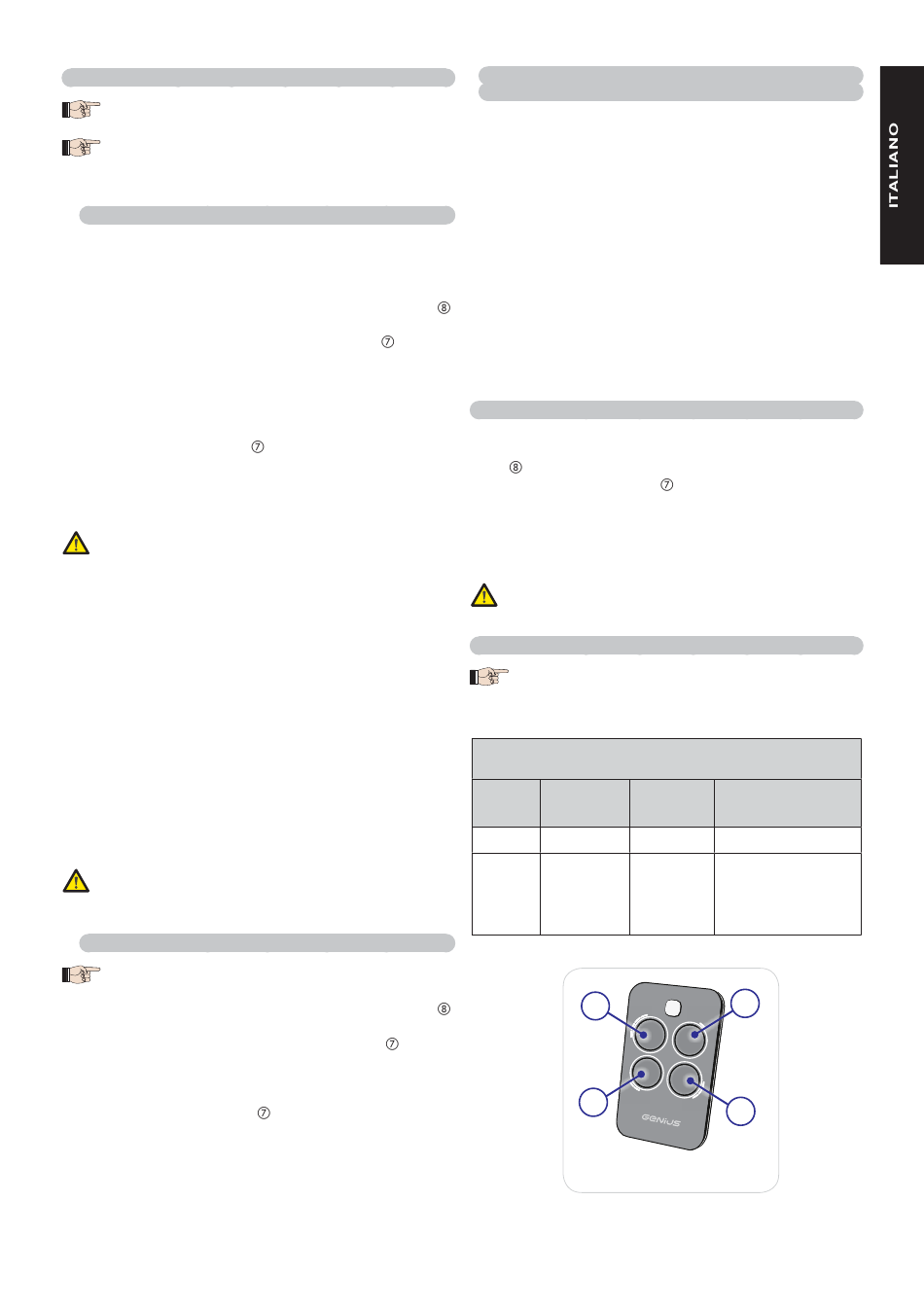

3. MEMORIZZAZIONE DEI RADIOCOMANDI
Sarà possibile utilizzare una sola codifica radio per
volta (JLC, RC).
È possibile memorizzare max. 250 codici divisi tra
i canali 1 e 2
3.1 MEMORIZZAZIONE DEI RADIOCOMANDI JLC
1) Sul radiocomando JLC master premere e tenere premuti i pulsanti
P1 e P2 contemporaneamente.
2) Il led del radiocomando inizierà a lampeggiare (per circa 10 sec.)
3) Lasciare entrambi i pulsanti.
4) Premere, per 1 secondo, il pulsante sulla ricevente (Fig.1 rif.
corrispondente al canale a cui si vuole associare il radiocomando.
5) Il led corrispondente sulla ricevente (Fig.1 rif.
lampeggiare lentamente per 5 sec.
6) Entro questi 5 sec. mentre il led del radiocomando sta ancora
lampeggiando, premere e tenere premuto il pulsante desiderato
sul radiocomando (il led del radiocomando si accenderà a luce
fissa).
7) Il led sulla scheda (Fig.1 rif.
secondo per poi spegnersi, indicando l'avvenuta memorizzazione.
8) Rilasciare il pulsante del radiocomando.
9) Premere per 2 volte, il pulsante del radiocomando memorizzato,
in breve successione.
La scheda invierà,all'uscita associata al canale,
un comando.
10) Per aggiungere altri radiocomandi, è necessario trasferire il
codice del pulsante del radiocomando memorizzato al pulsante
corrispondente dei radiocomandi da aggiungere, seguendo la
seguente procedura:
a) Sul radiocomando memorizzato premere e tenere premuti i
pulsanti P1 e P2 contemporaneamente.
b) Il led del radiocomando inizierà a lampeggiare.
c) Lasciare entrambi i pulsanti.
d) Premere il pulsante memorizzato e tenerlo premuto (il led del
radiocomando si accenderà a luce fissa).
e) Avvicinare i radiocomandi, premere e tenere premuto il pulsante
corrispondende del radiocomando da aggiungere, rilasciandolo solo
dopo il doppio lampeggio del led del radiocomando che indica l'avvenuto
apprendimento
f) Premere per 2 volte il pulsante del nuovo radiocomando
memorizzato, in breve successione.
La scheda invierà,all'uscita associata al canale,
un comando.
3.2 MEMORIZZAZIONE DEI RADIOCOMANDI RC
La codifica radio RC è disponibile solo per la
ricevente INTERMODO2 433.
1) Premere sulla ricevente, per 1 secondo, il pulsante (Fig.1 rif.
corrispondente al canale a cui si vuole associare il radiocomando.
2) Sulla ricevente, il led corrispondente (Fig.1 rif.
lampeggiare lentamente per 5 sec.
3) Entro questi 5 sec. premere il pulsante desiderato sul telecomando
RC.
4) Il led sulla ricevente (Fig.1 rif.
secondo, indicando l'avvenuta memorizzazione, per poi riprendere
a lampeggiare per altri 5 sec. durante i quali si può memorizzare
un altro radiocomando.
5) Terminati i 5 sec. il led si spegne indicando la fine della procedura.
6) Per memorizzare altri radiocomandi ripetere la precedente
procedura.
00058I0761 - Rev. 3
), inizia a
) si accenderà a luce fissa per 1
) inizia a
) si accenderà a luce fissa per 1
3.2.1 MEMORIZZAZIONE RC SENZA INTERVENTO SULLA
SCHEDA (remota)
Leggere la seguente procedura prima di procedere alla memorizza-
zione di nuovi radiocomandi
1) Procurarsi un radiocomando precedentemente memorizzato
2) Collocarsi nell'area di ricezione dei radiocomandi
3) Premere contemporaneamente i pulsanti P1 e P2 per almeno
5 secondi
4) Lasciare entrambi i pulsanti
5) Entro 5 secondi premere e lasciare il pulsante relativo al canale
precedentemente memorizzato
6) Procurarsi un nuovo radiocomando e premere il pulsante da
memorizzare
)
Entro 5 secondi è possibile aggiungere altri radiocomandi ripetendo
il punto 5.
Provare i radiocomandi memorizzati per verificarne il corretto fun-
zionamento.
4. CANCELLAZIONE DI TUTTI I RADIOCOMANDI
7) Per cancellare TUTTI i codici dei radiocomandi associati ai canali
1e 2, è sufficiente tenere premuto il pulsante SW1 o SW2 (Fig.1
rif. ), per 10 sec.
8) Il led corrispondente (Fig.1 rif.
per i primi 5 sec. per poi lampeggiare più velocemente per i
successivi 5 sec.
9) Il led si accenderà a luce fissa per 2 sec. per poi spegnersi.
10) Rilasciare il pulsante premuto nel momento in cui il led
corrispondente si accende a luce fissa.
Questa operazione NON è reversibile.

5. LOGICA DI FUNZIONAMENTO

E' possibile far comandare i canali della ricevente
da radiocomandi diversi. (Es: Il radiocomando 1
comanda il canale 1, il radiocomando 2 comanda
il canale 2 )
IMPULSO DA RADIOCOMANDO
CANALE
1
USCITA 1 IMPULSO
USCITA 2 /
P4
)
P2
3
) al pulsante premuto lampeggerà
CANALE 2 CANALE 2
dip switch dip switch
1=OFF 1=ON
/ /
CONTATTO CHIUSO
FINO AL PROSSIMO
IMPULSO
IMPULSO DA RADIO-
COMANDO
P1
P3
Fig.2
INTERMODO2
