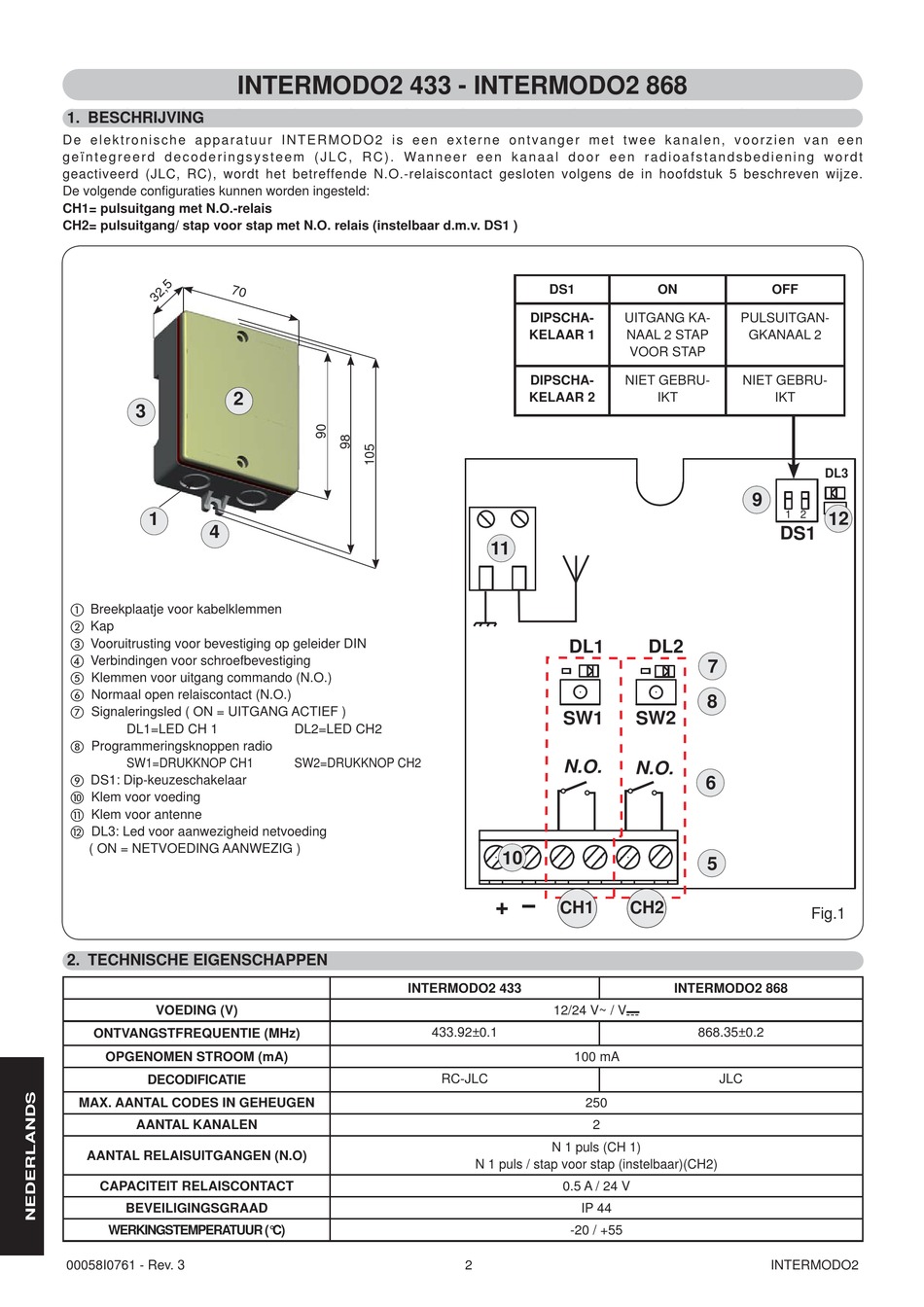

INTERMODO2 433 - INTERMODO2 868
1. BESCHRIJVING
D e e l e k t r o n i s c h e a p p a r a t u u r I N T E R M O D O 2 i s e e n e x t e r n e o n t v a n g e r m e t t w e e k a n a l e n , v o o r z i e n v a n e e n
g e ï n t e g r e e r d d e c o d e r i n g s y s t e e m ( J L C , R C ) . Wa n n e e r e e n k a n a a l d o o r e e n r a d i o a f s t a n d s b e d i e n i n g w o r d t
geactiveerd (JLC, RC), wordt het betreffende N.O.-relaiscontact gesloten volgens de in hoofdstuk 5 beschreven wijze.
De volgende configuraties kunnen worden ingesteld:
CH1= pulsuitgang met N.O.-relais
CH2= pulsuitgang/ stap voor stap met N.O. relais (instelbaar d.m.v. DS1 )
2
3
1
4
Breekplaatje voor kabelklemmen
Kap
Vooruitrusting voor bevestiging op geleider DIN
Verbindingen voor schroefbevestiging
Klemmen voor uitgang commando (N.O.)
Normaal open relaiscontact (N.O.)
Signaleringsled ( ON = UITGANG ACTIEF )
DL1=LED CH 1
Programmeringsknoppen radio
SW1=DRUKKNOP CH1
DS1: Dip-keuzeschakelaar
Klem voor voeding
Klem voor antenne
DL3: Led voor aanwezigheid netvoeding
( ON = NETVOEDING AANWEZIG )

2. TECHNISCHE EIGENSCHAPPEN

VOEDING (V)
ONTVANGSTFREQUENTIE (MHz)
OPGENOMEN STROOM (mA)
DECODIFICATIE
MAX. AANTAL CODES IN GEHEUGEN
AANTAL KANALEN
AANTAL RELAISUITGANGEN (N.O)
CAPACITEIT RELAISCONTACT
BEVEILIGINGSGRAAD
WERKINGSTEMPERATUUR (°C)
00058I0761 - Rev. 3
DL2=LED CH2
SW2=DRUKKNOP CH2
INTERMODO2 433
433.92±0.1
RC-JLC
2
DS1
DIPSCHA- UITGANG KA-
KELAAR 1 NAAL 2 STAP
VOOR STAP
DIPSCHA- NIET GEBRU-
KELAAR 2
11
DL1 DL2
SW1 SW2
N.O.
N.O.
10
+
CH1 CH2
12/24 V~ / V "
100 mA
250
2
N 1 puls (CH 1)
N 1 puls / stap voor stap (instelbaar)(CH2)
0.5 A / 24 V
IP 44
-20 / +55
ON OFF
PULSUITGAN-
GKANAAL 2
NIET GEBRU-
IKT IKT
DL3
9
1 2
12
DS1
7
8
6
5
Fig.1
INTERMODO2 868
868.35±0.2
JLC
INTERMODO2
