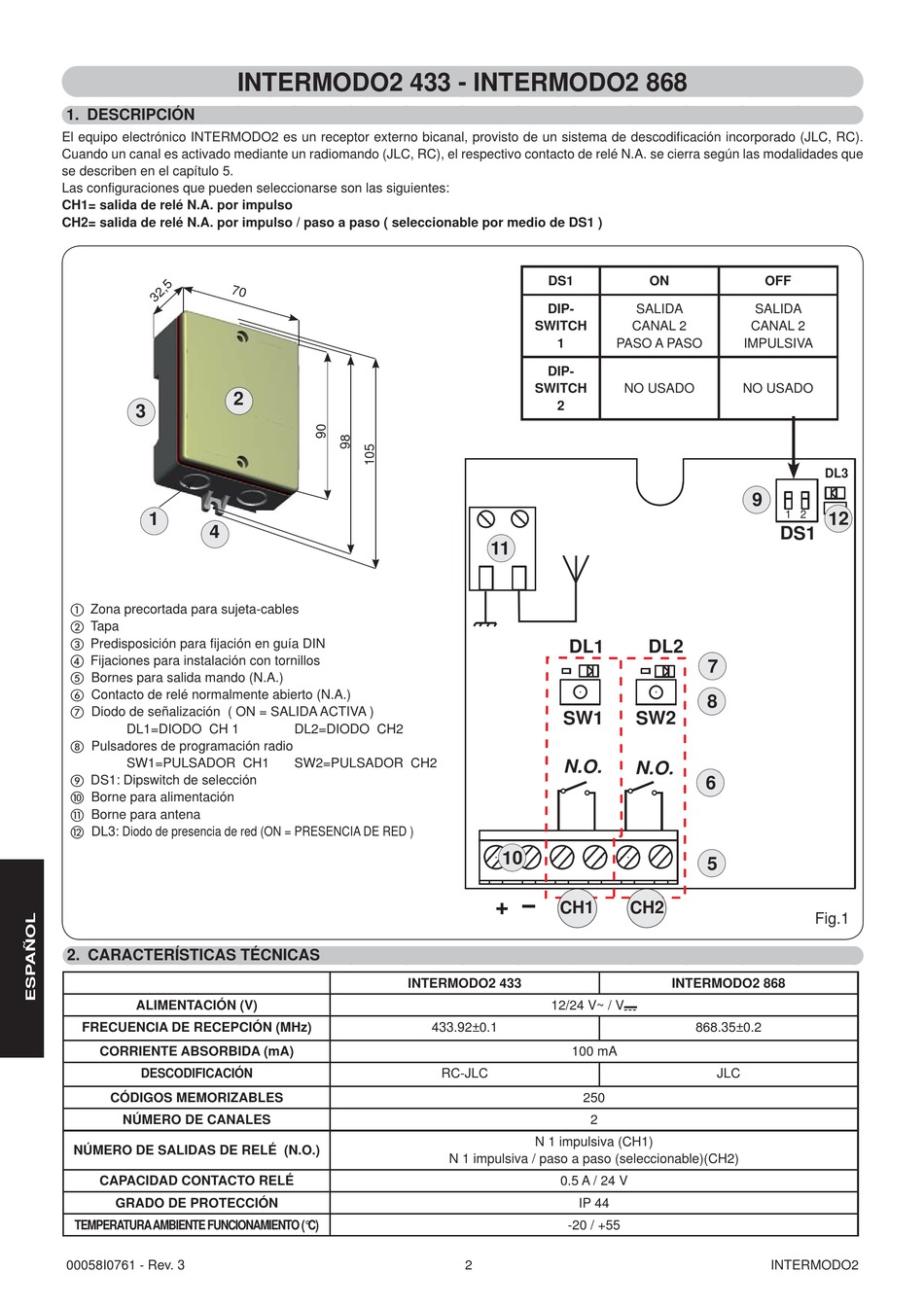

1. DESCRIPCIÓN
El equipo electrónico INTERMODO2 es un receptor externo bicanal, provisto de un sistema de descodificación incorporado (JLC, RC).
Cuando un canal es activado mediante un radiomando (JLC, RC), el respectivo contacto de relé N.A. se cierra según las modalidades que
se describen en el capítulo 5.
Las configuraciones que pueden seleccionarse son las siguientes:
CH1= salida de relé N.A. por impulso
CH2= salida de relé N.A. por impulso / paso a paso ( seleccionable por medio de DS1 )
2
3
1
4
Zona precortada para sujeta-cables
Tapa
Predisposición para fijación en guía DIN
Fijaciones para instalación con tornillos
Bornes para salida mando (N.A.)
Contacto de relé normalmente abierto (N.A.)
Diodo de señalización ( ON = SALIDA ACTIVA )
DL1=DIODO CH 1
Pulsadores de programación radio
SW1=PULSADOR CH1
DS1: Dipswitch de selección
Borne para alimentación
Borne para antena
DL3: Diodo de presencia de red (ON = PRESENCIA DE RED )
2. CARACTERÍSTICAS TÉCNICAS
ALIMENTACIÓN (V)
FRECUENCIA DE RECEPCIÓN (MHz)
CORRIENTE ABSORBIDA (mA)
DESCODIFICACIÓN
CÓDIGOS MEMORIZABLES
NÚMERO DE CANALES
NÚMERO DE SALIDAS DE RELÉ (N.O.)
CAPACIDAD CONTACTO RELÉ
GRADO DE PROTECCIÓN
TEMPERATURA AMBIENTE FUNCIONAMIENTO (°C)
00058I0761 - Rev. 3
INTERMODO2 433 - INTERMODO2 868
DL2=DIODO CH2
SW2=PULSADOR CH2
INTERMODO2 433
DS1
DIP-
SWITCH
1
DIP-
SWITCH
2
11
DL1
SW1
N.O.
10
+
CH1
12/24 V~ / V "
433.92±0.1
100 mA
RC-JLC
250
2
N 1 impulsiva (CH1)
N 1 impulsiva / paso a paso (seleccionable)(CH2)
0.5 A / 24 V
IP 44
-20 / +55
2
ON
OFF
SALIDA
SALIDA
CANAL 2
CANAL 2
PASO A PASO
IMPULSIVA
NO USADO
NO USADO
9
1 2
DS1
DL2
7
8
SW2
N.O.
6
5
CH2
INTERMODO2 868
868.35±0.2
JLC
INTERMODO2
DL3
12
Fig.1
