Für kleine kabel in hs-muffen

Werbung

Verfügbare Sprachen

Verfügbare Sprachen

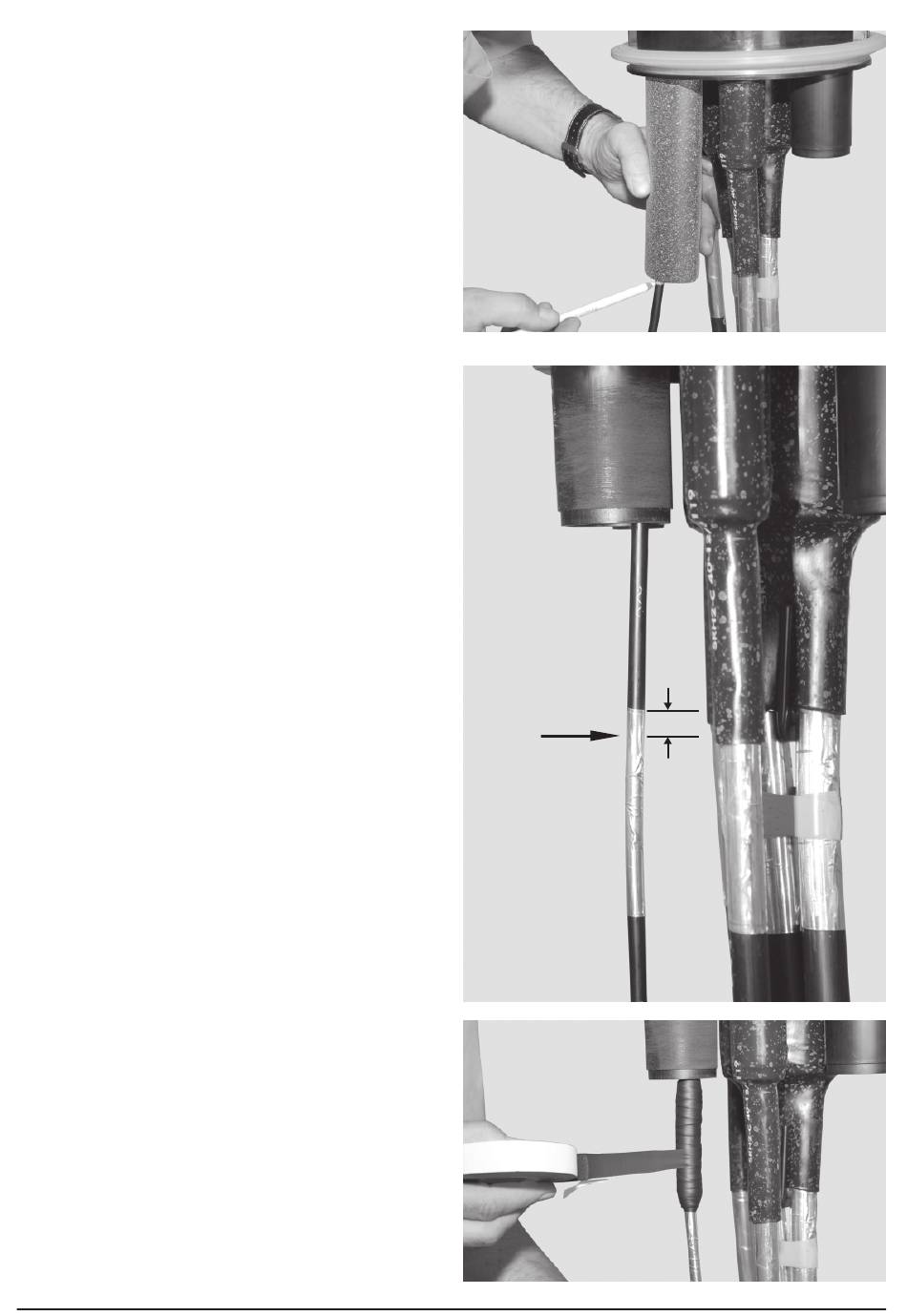

4. Führen Sie das Kabel in die Kabeleinführung und
befestigen Sie es mit dem Kabelabfangungssystem.
.
Hinweis: Vergessen Sie nicht, den Schrumpfschlauch
auf den Stutzen zu schieben.
.
5. Markieren Sie die Länge des Schrumpfschlauches auf
dem Kabelmantel.
6. Bringen Sie den Alu-Flammschutz mit 10 mm
Überlappung auf dem Kabelmantel an und wickeln Sie ihn
um das Kabel.
7. Wickeln Sie das selbstverschmelzende Band unter
Spannung (ziehen Sie das Band bis auf 2/3 seiner ur-
sprünglichen Breite) in dem Bereich zwischen Kabelein-
führungsstutzen und den 15 mm Überlappung der Hitze-
schutzfolie.
Hinweis: Gegebenenfalls müssen Sie das Kabel zur
Umwicklung entfernen. In diesem Fall bringen Sie am
Ende des Kabeleinführungsstutzens auf den Kabeln
eine Markierung an, bevor Sie diese entfernen.
8. Sie müssen das Kabel so umwickeln, dass sich die
Lagen jeweils halb überlappen, bis der benötigte Durch-
messer erreicht ist.
2
Markierung
auf dem
Kabelmantel
UCNCP HS_0201
UCNCP HS_0205
10 mm
UCNCP HS_0202
UCNCP 9 ... HS
