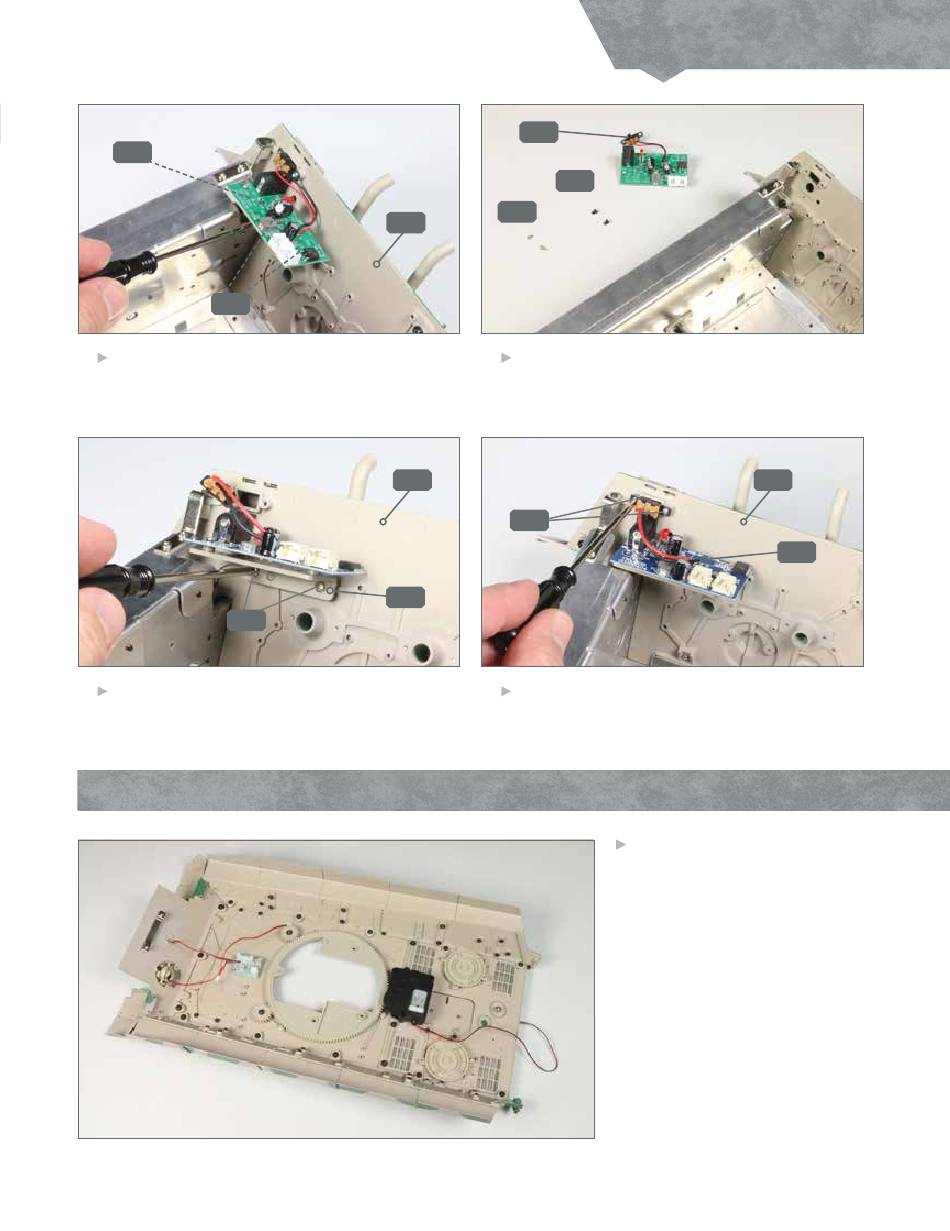

Stellen Sie die Unterwanne auf ihre Arbeitsplatte.
Lösen Sie die beiden Schrauben UM, mit denen die
Halterung 35C an der Rückwand 34A befestigt ist.
UM
5
Setzen Sie die neue Platinen/Halterungs-Baugruppe
an der Rückwand 34A auf. Fixieren Sie die Ersatz-Hal-
terung 79C mit zwei Schrauben UM.
DAS BAUERGEBNIS
35A
UM
TM
34A
4
Lösen Sie auch die beiden Schrauben TM, mit denen
der Ein/Aus-Schalter 35A an der Rückwand angebracht
ist. Nehmen Sie die Baugruppe von der Rückwand ab.
34A
TM
79C
6
Der Ein/Aus-Schalter der Ersatz-Platine 79B wird mit
zwei Schrauben TM an der Rückwand 34A befestigt.
B
auanleitung
S
S
chritt für
34A
79B
Das Turmdrehgetriebe und der
Turmdrehkranz sind am Oberteil
der Panzerwanne angebracht. Die
Platine C wurde mitsamt ihrer
Halterung ausgetauscht (nicht
abgebildet).
–
