B
–
auanleitung
S
S
chritt für
chritt

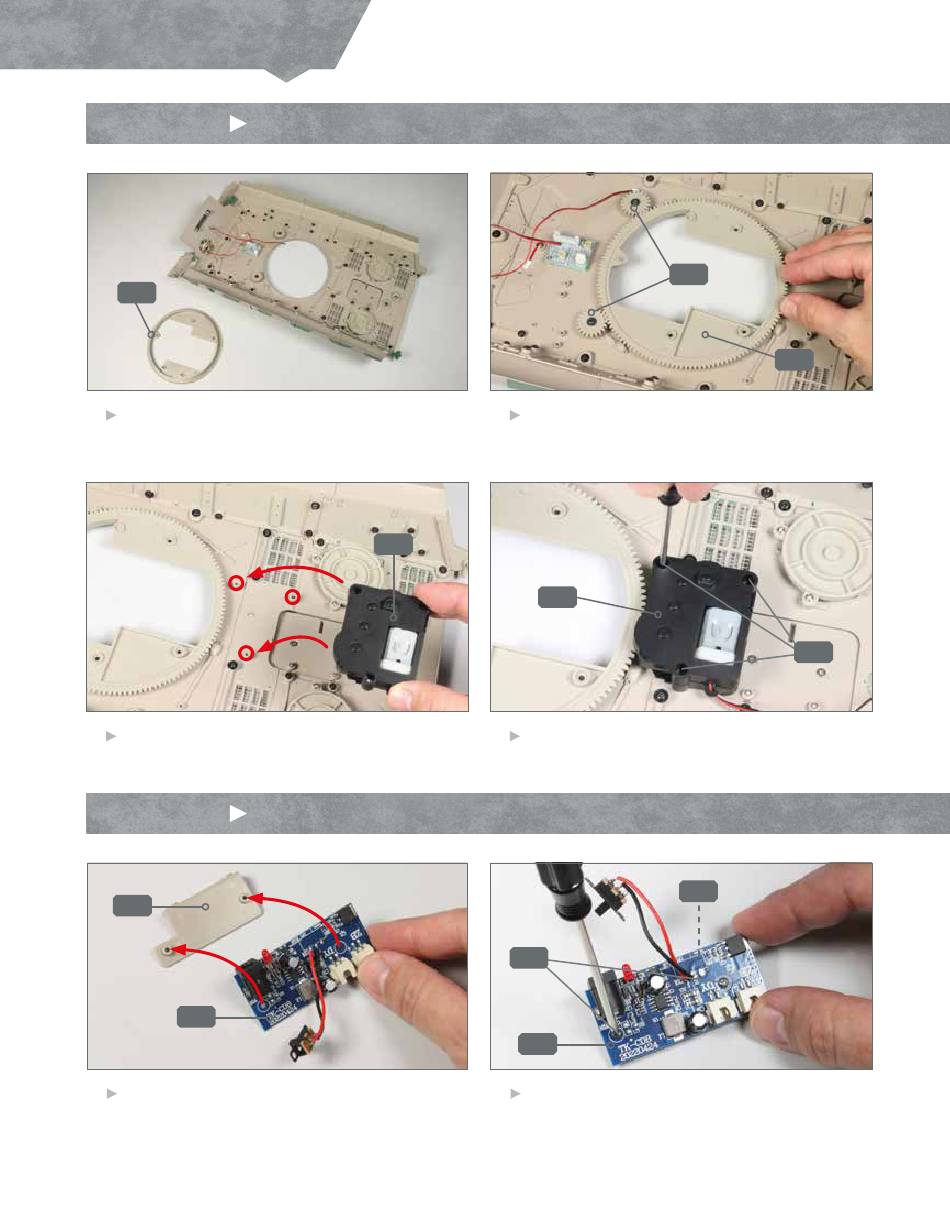

SCHRITT 1
Einbau des Turmdrehgetriebes
22A
1
Legen Sie das Oberteil der Panzerwanne verkehrt
herum auf Ihre Arbeitsplatte. Positionieren Sie den
Turmdrehkranz 22A daneben, wie abgebildet.
3
Führen Sie das Turmdrehgetriebe 79A zu den drei
Aufnahmen (eingekreist) an der Panzerwanne.
SCHRITT 2
Austausch der Platine
79C
79B
1
Legen Sie die Ersatz-Halterung 79C auf Ihre Arbeits-
platte. Nehmen Sie die Ersatz-Platine 79B und führen
Sie sie zur Halterung, wie angedeutet.
4
2
Platzieren Sie den Turmdrehkranz 22A so in der
Aussparung vom Oberteil der Panzerwanne, dass seine
Zähne in die der beiden Zahnräder 22B greifen.
79A
79A
4
Fixieren Sie das Turmdrehgetriebe 79A mit drei
Schrauben RM an der Panzerwanne.
EP
79B
2
Fixieren Sie die Ersatz-Platine 79B an der Ersatz-
Halterung 79C, indem Sie zwei Schrauben EP in die
Aufnahmen beider Teile eindrehen.
22B
22A
RM
79C
