Handbuch Datafox AE-MasterIV
4.9.1 Anschluss
Für den Anschluss der PHG-Module beachten Sie bitte die PHG Dokumentationen auf der Datafox CD
unter
..
D atafox-Geräte
D atafox-Zutritt-Module
P HG *.pdf
In den PHG Dokumenten zu den einzelnen Modulen wird die Anschlussbelegung und Konfiguration über
die Dip-Schalter beschrieben. Um mit dem AE-MasterIV eine Zutrittskontrolle durchzuführen, muss die

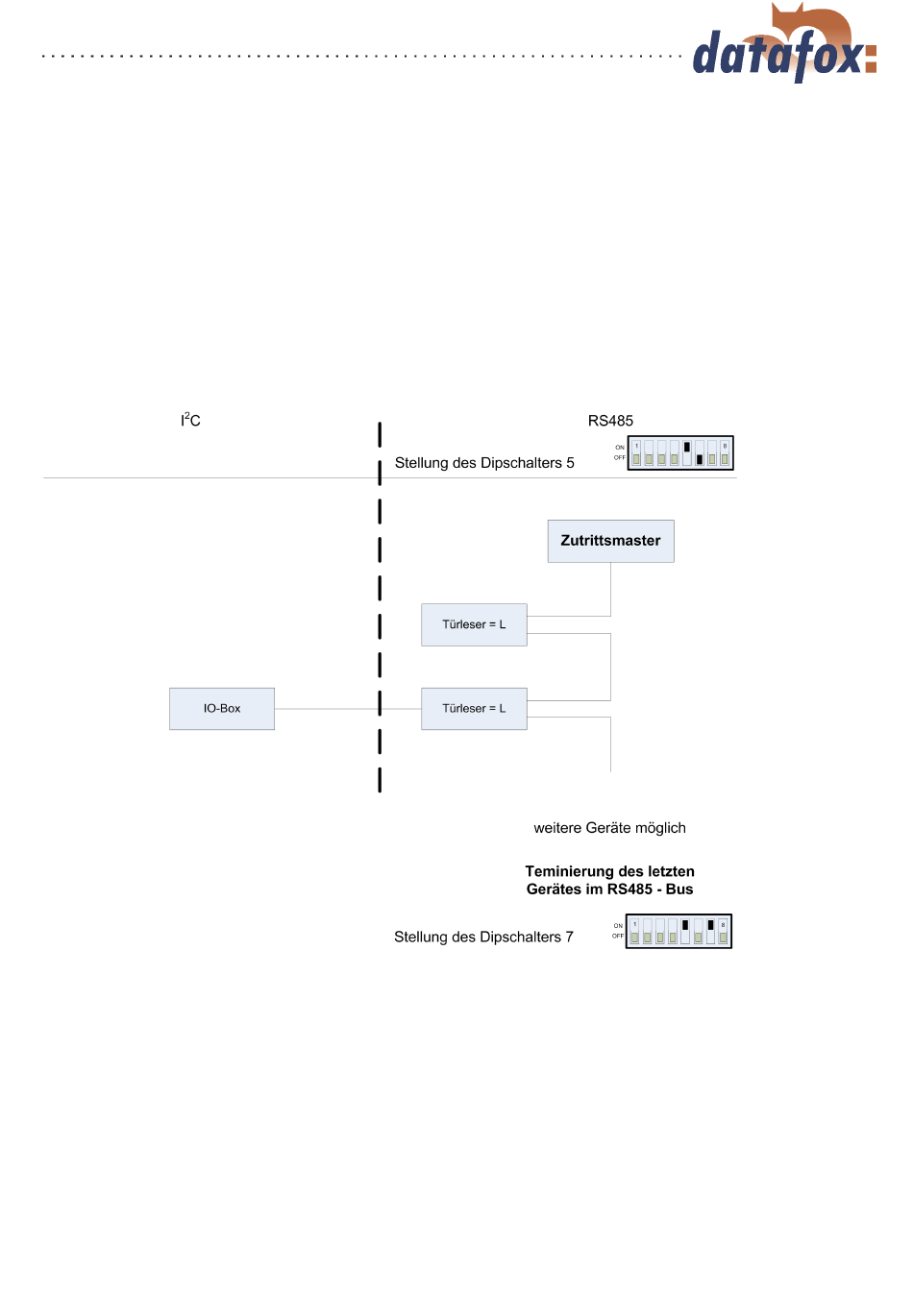

Option „Zutritt" integriert sein (Datafox Artikel-Nr. 105201). Die folgende Grafik zeigt die Anschlussmög-
lichkeiten der PHG-Geräte an einen AE-MasterIV für die Zutrittskontrolle.
Abbildung 52: Anschluss der Zutrittskontrolle II
Über die Dip-Schalter 1 - 4 wird die Bus-Nummer des Moduls eingestellt. Der Dip-Schalter 5 muss immer
auf „ON" gesetzt werden. Die Dip-Schalter 6 und 8 müssen immer auf „OFF" stehen. Mit dem Dip-Schalter
7 = „ON" wird am letzten Modul der RS485-Bus terminiert, sonst immer „OFF".
Wenn zusätzlich ein Türöffner über ein Relais gesteuert werden soll. Muss eine IO-Box zum Einsatz
kommen. Mit jeder IO-Box stehen zwei digitale Ausgänge in Form von Relais zur Verfügung.
