Handbuch Datafox AE-MasterIV
6.2.15.1 Module eines Schemas
6.2.15.1.1 Übersicht
Die schaltbaren Module eines Gerätes sind unterteilt in CPU und Peripherie. Jedes Modul kann ein- oder
ausgeschaltet werden und bei einigen sind auch noch zusätzliche Varianten über Timouts oder Intervalle
möglich.

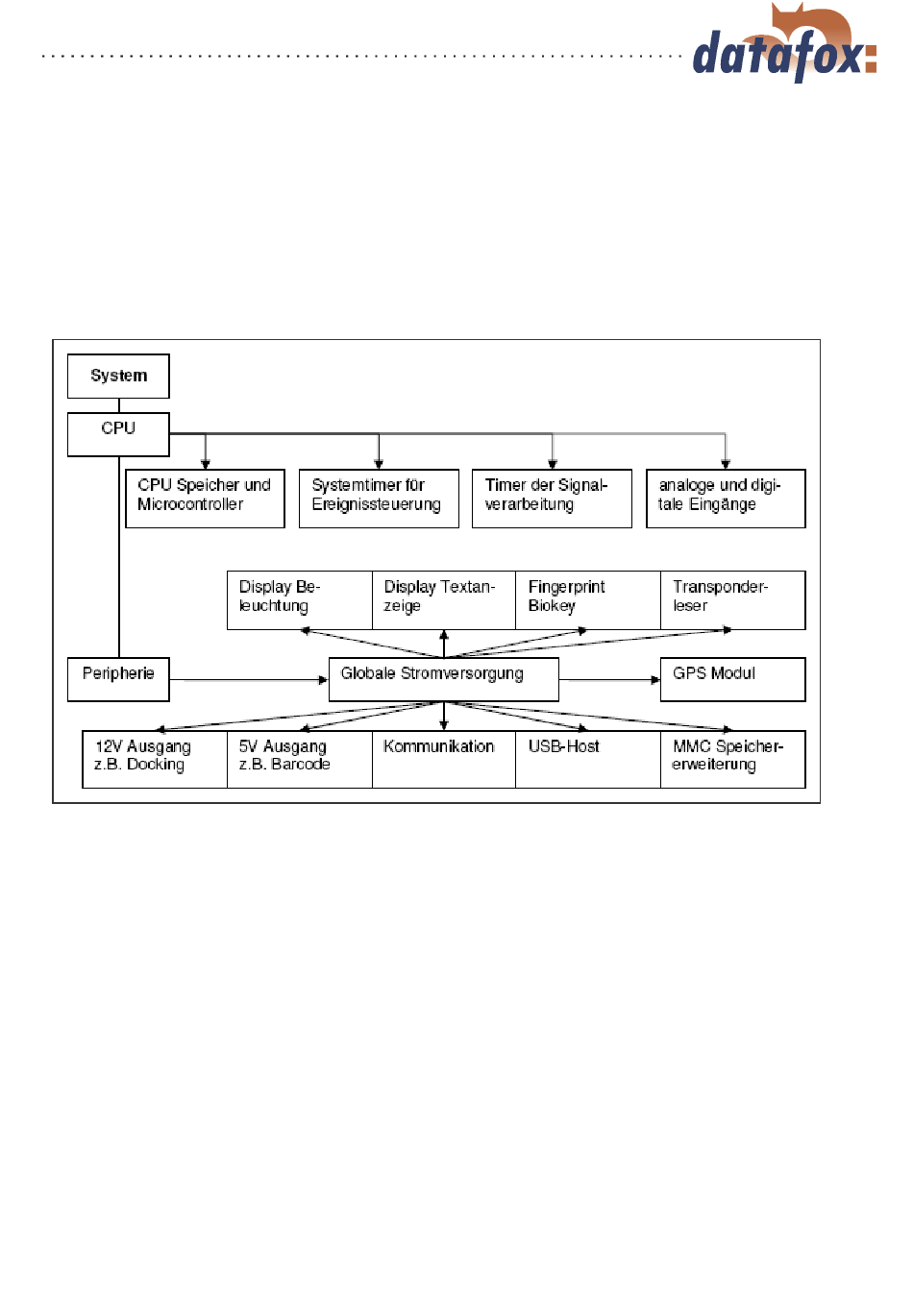

Abbildung 158: Schema Übersicht zur Energieverwaltung
6.2.15.1.2 CPU, Speicher und Microkontroller
Die CPU besteht aus einem Microcontroller, RAM und Flashspeicher. Sie hat direkten Zugriff auf analoge
und digitale Signale und steuert die Timer der Signalverarbeitung, sowie den Systemtimer, der durch eine
Real- Time-Clock realisiert ist.
Die CPU kann in folgende Zustände versetzt werden:
¥
Ein, die CPU ist voll funktionstüchtig
¥
Aus, nur bei AE-MasterIV, Flex MasterIV und Exklusive Line, das Gerät wird ausgeschaltet
¥
Beibehalten, beim Wechsel in das Schema wird der letzte Zustand beibehalten z.B. CPU bleibt Ein
