6.2.3
Löffel überprüfen
1.
Überprüfen Sie, ob sich die Walze (2) im
Löffelmagazin frei drehen lässt. Ersetzen Sie bei
Bedarf die Walze (2) (siehe Abbildung 32 auf
Seite 6-6).
2.
Überprüfen Sie, ob sich die Dichtung (2) und die
beiden O-Ringe (5) im Löffel in einem guten
Zustand sind (d. h. keine Anzeichen von
Leckagen). Wenn notwendig, ersetzen Sie eine
abgenutzte oder beschädigte Dichtung und/oder
O-Ringe (siehe Abbildung 33 auf Seite 6-6).
1.
Entfernen Sie die Schwimmkammer (3) aus
der Schwenkvorrichtung (1).
2.
Überprüfen Sie die Dichtung (2) und die
beiden O-Ringe (5). Wenn notwendig,
ersetzen Sie die verschlissene oder
beschädigte Dichtung oder die O-Ringe.
3.
Bringen Sie die Schwimmkammer (3) an der
Schwenkvorrichtung (1) an und ziehen Sie sie
handfest an.
6.2.4
Überprüfen des Schwimmkammervolumens
1.
Entfernen Sie die Löffelbaugruppe aus dem Shuttle und hängen Sie sie an einen Haken.
6-6

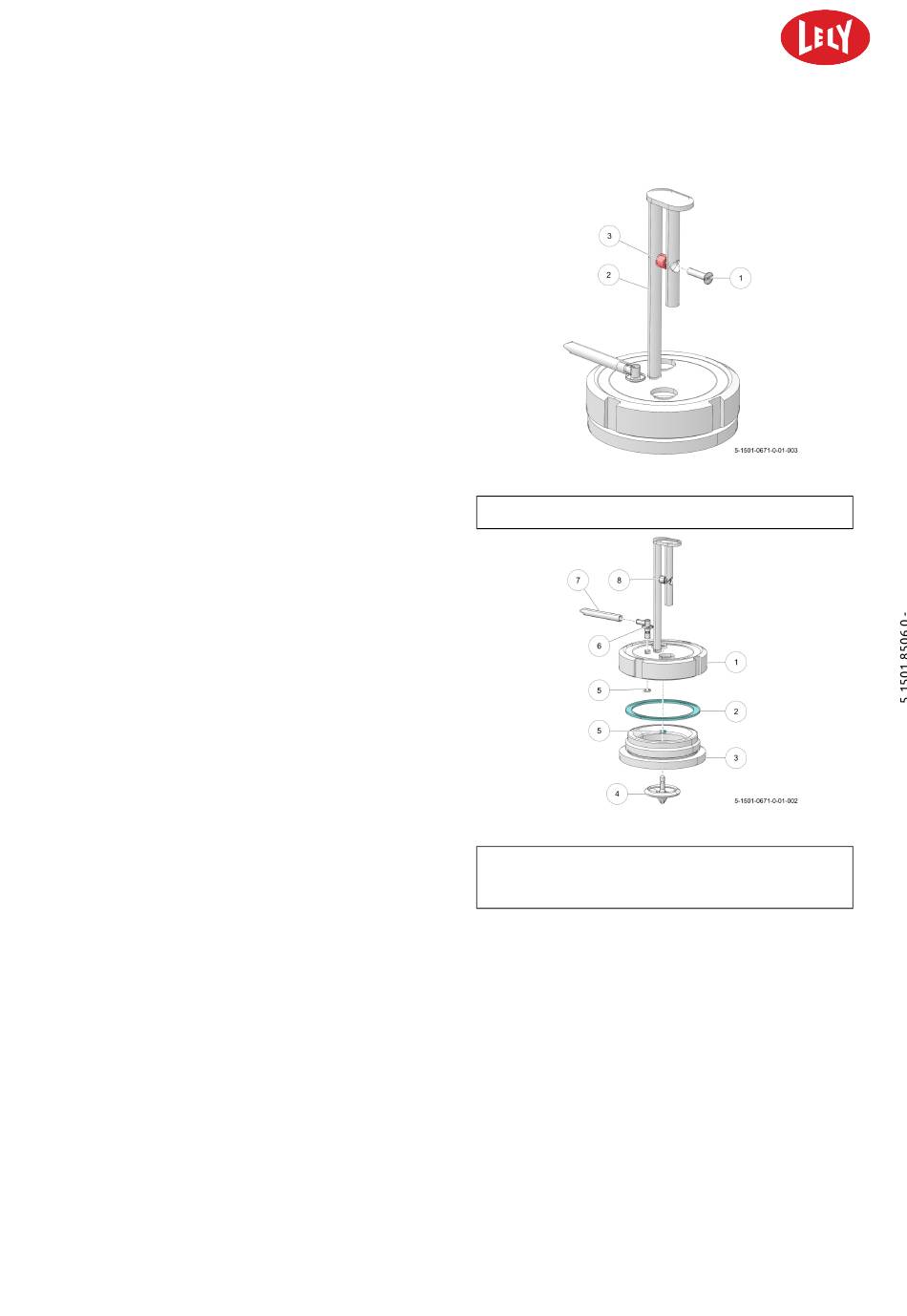

Abbildung 32. Löffel-Baugruppe
LEGENDE: 1. Schraube - 2. Walze - 3. Löffel-Baugruppe
Abbildung 33. Löffel-Baugruppe
LEGENDE: 1. Schwenkvorrichtung - 2. Dichtung - 3.
Schwimmkammer - 4. Ventil - 5. O-Ring (2x) - 6.
Schlauchanschlussstück - 7. Schlauch - 8. Walze
in n o vato rs in ag ric u ltu re
Wartung
