1. Prüfen Sie, ob der geriffelte Rahmen (1) flach
ausgerichtet ist. Die Finger (2) sollten sich alle
auf der gleichen Höhe „A-A" befinden (siehe
Abbildung 30 auf Seite 6-5). Wenn notwendig,
ersetzen Sie den Rahmen (1).
6.2.2 Überprüfung der Pneumatikzylinder
Der Luftdruck für die Betätigung der Pneumatikzylinder liegt zwischen 6 und 8 bar (87,02
bis 116,03 psi).
1. Überprüfen Sie, ob die drei Pneumatikzylinder (2)
im Gerät einwandfrei funktionieren (siehe
Abbildung 31 auf Seite 6-5).
1. Schließen Sie das Shuttle an die
Druckluftanlage (1) an.
2. Beaufschlagen Sie das Shuttle mit Druckluft.
3. Überprüfen Sie, ob sich die drei
Pneumatikzylinder (2) korrekt ausfahren und
einfahren lassen.
2. Wenn notwendig, ersetzen Sie die
Pneumatikzylinder (2).
Frage
Wartung
A

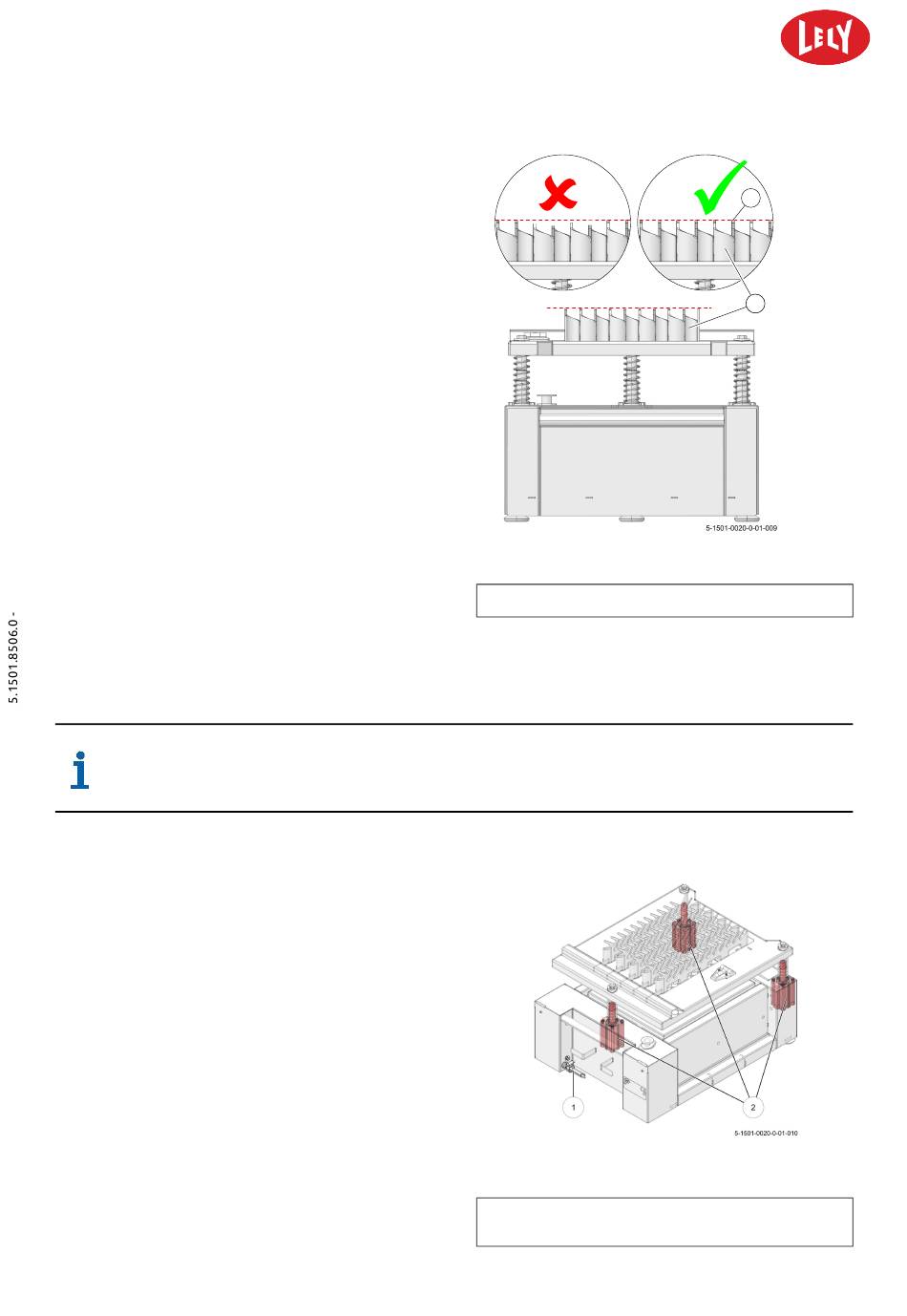

Abbildung 30. Überprüfung des geriffelten
Rahmens
LEGENDE: 1. Geriffelter Rahmen - 2. Finger
Abbildung 31. Überprüfung der
Pneumatikzylinder
LEGENDE: 1. Anschluss (Luft ein) - 2. Pneumatikzylinder
(3x)
