Referenz für Installateure

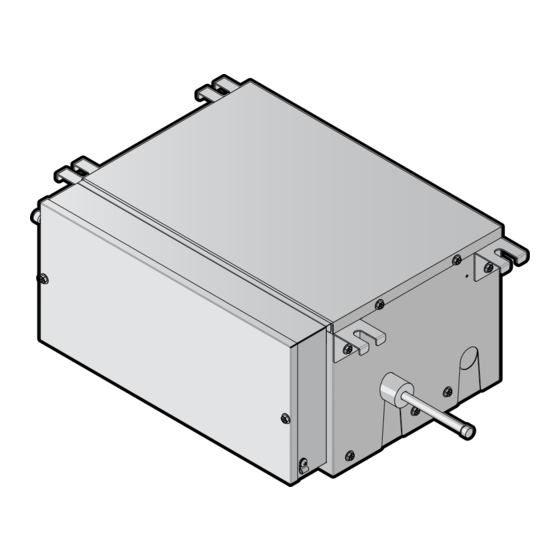

CO₂ Conveni-Paket: BEV2-Einheit
BEV2N112A7V1B

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Daikin BEV2N112A7V1B

Inhaltszusammenfassung für Daikin BEV2N112A7V1B

  • Seite 1 Referenz für Installateure CO₂ Conveni-Paket: BEV2-Einheit BEV2N112A7V1B...

  • Seite 2: Inhaltsverzeichnis

    Inhaltsverzeichnis Inhaltsverzeichnis 1 Über die Dokumentation Informationen zu diesem Dokument ..........................2 Allgemeine Sicherheitsvorkehrungen Über die Dokumentation ..............................2.1.1 Bedeutung der Warnhinweise und Symbole ....................Für den Monteur................................2.2.1 Allgemeines ..............................2.2.2 Installationsort..............................2.2.3 Kältemittel — bei R744 ..........................2.2.4 Elektrik ................................

  • Seite 3: Über Die Dokumentation

    WARNUNG Darauf achten, dass Installation, Servicearbeiten, Wartungsarbeiten, Reparaturen und die dafür verwendeten Materialien den Instruktionen von Daikin entsprechen und gemäß den vor Ort geltenden gesetzlichen Vorschriften nur von entsprechend qualifizierten Fachkräften ausgeführt werden. In Europa und in Gebieten, wo die IEC Standards gelten, ist EN/IEC 60335-2-40 der anzuwendende Standard.

  • Seite 4: Allgemeine Sicherheitsvorkehrungen

    Allgemeine Sicherheitsvorkehrungen 2 Allgemeine Sicherheitsvorkehrungen 2.1 Über die Dokumentation ▪ Die Original-Dokumentation ist auf Englisch verfasst. Bei der Dokumentation in anderen Sprachen handelt es sich um Übersetzungen des Originals. ▪ Die in diesem Dokument aufgeführten Sicherheitshinweise decken sehr wichtige Themen ab. Lesen Sie sie daher sorgfältig und aufmerksam durch. ▪...

  • Seite 5: Für Den Monteur

    Verwenden Sie NUR von Daikin hergestellte oder zugelassene Zubehörteile, optionale Ausrüstungen und Ersatzteile. WARNUNG Stellen Sie sicher, dass die Installation, die Tests und die verwendeten Materialien der gültigen Gesetzgebung entsprechen (zusätzlich zu den in der Daikin Dokumentation aufgeführten Anweisungen). BEV2N-A Referenz für Installateure CO₂...

  • Seite 6: Installationsort

    Allgemeine Sicherheitsvorkehrungen VORSICHT Tragen Sie während der Installation und Wartung des Systems angemessene persönliche Schutzausrüstungen (Schutzhandschuhe, Sicherheitsbrille etc.). WARNUNG Entfernen und entsorgen Sie Kunststoffverpackungen unzugänglich für andere Personen und insbesondere Kinder. Andernfalls besteht Erstickungsgefahr. WARNUNG Treffen Sie geeignete Maßnahmen, um zu verhindern, dass das Gerät von Kleinlebewesen als Unterschlupf verwendet wird.

  • Seite 7: Kältemittel - Bei R744

    Allgemeine Sicherheitsvorkehrungen ▪ An Orten, an denen aufgrund ausströmender brennbarer Gase (Beispiel: Verdünner oder Benzin) oder in der Luft befindlicher Kohlenstofffasern oder entzündlicher Staubpartikel Brandgefahr besteht. ▪ An Orten, an denen korrosive Gase (Beispiel: Schwefelsäuregas) erzeugt wird. Das Korrodieren von Kupferleitungen und Lötstellen kann zu Leckagen im Kältemittelkreislauf führen.

  • Seite 8: Elektrik

    Allgemeine Sicherheitsvorkehrungen VORSICHT Unter dem Tripelpunkt wird das System Unterdruck haben. Damit kein festes Eis entsteht, beginnen Sie das Einfüllen von R744 IMMER im dampfförmigem Zustand. Wenn der Tripelpunkt erreicht ist (5,2  bar absoluter Druck oder 4,2  bar Manometerdruck), kann das weitere Auffüllen mit R744 im flüssigen Zustand erfolgen.
  • Seite 9 Allgemeine Sicherheitsvorkehrungen WARNUNG ▪ Verwenden Sie AUSSCHLIESSLICH Kabel mit Kupferadern. ▪ Es ist darauf zu achten, dass die bauseitige Verkabelung den dafür gültigen Gesetzen und Vorschriften entspricht. ▪ Die gesamte bauseitige Verkabelung MUSS gemäß dem Elektroschaltplan durchgeführt werden, der mit dem Produkt mitgelieferten wurde. ▪...
  • Seite 10 Allgemeine Sicherheitsvorkehrungen Verlegen Sie Stromversorgungskabel in einem Abstand von mindestens 1 Meter zu Fernseh- oder Radiogeräten, damit der Empfang dieser Geräte nicht gestört werden kann. Abhängig von den jeweiligen Radiowellen ist ein Abstand von 1 Meter möglicherweise NICHT ausreichend. WARNUNG ▪ Nach Durchführung aller Elektroinstallationsarbeiten überzeugen Sie sich davon, dass die Anschlüsse aller elektrischen Komponenten und jeder Anschluss innerhalb des Elektrokastens ordnungsgemäß...

  • Seite 11: Besondere Sicherheitshinweise Für Installateure

    WARNUNG Darauf achten, dass Installation, Servicearbeiten, Wartungsarbeiten, Reparaturen und die dafür verwendeten Materialien den Instruktionen von Daikin entsprechen und gemäß den vor Ort geltenden gesetzlichen Vorschriften nur von entsprechend qualifizierten Fachkräften ausgeführt werden. In Europa und in Gebieten, wo die IEC Standards gelten, ist EN/IEC 60335-2-40 der anzuwendende Standard.
  • Seite 12 Besondere Sicherheitshinweise für Installateure WARNUNG ▪ Benutzen Sie K65-Rohre für Hochdruck-Anwendungen mit einem Betriebsdruck von 120 bar oder 90 bar, je nach Installationsort des Systems. ▪ Benutzen Sie K65-Verbindungen und Beschläge bei Betriebsdruck von 120 bar oder 90 bar, je nach Installationsort des Systems. ▪...
  • Seite 13 Besondere Sicherheitshinweise für Installateure WARNUNG Verwenden Sie einen allpoligen Abschalter mit einer Kontakttrennung von mindestens 3  mm der bei einer Überspannungssituation der Kategorie  III die komplette Trennung gewährleistet. WARNUNG Bei Beschädigungen des Stromversorgungskabels MUSS dieses vom Hersteller, dessen Vertreter oder einer entsprechend qualifizierten Fachkraft ausgewechselt werden, um Gefährdungsrisiken auszuschließen.

  • Seite 14: Über Die Verpackung

    Über die Verpackung 4 Über die Verpackung HINWEIS Prüfen Sie vor der Montage die Verpackung und Teile auf Schäden. Stellen Sie sicher, dass der Lieferumfang vollständig ist. 4.1 Einheit auspacken und handhaben Muss die Einheit ausgepackt werden, verwenden Sie zum Anheben Schlingen aus weichem Material oder ein Seil zusammen mit Schutzplatten, um Beschädigungen oder ein Verkratzen der Einheit zu vermeiden.

  • Seite 15: Über Die Einheit

    INFORMATION Die BEV2-Einheit ist eine Erweiterung der Innneneinheit und enthält externe Expansionsventile. Bei einigen Einheiten muss CO2-Kältemittel verwendet werden. Informationen zu Kombinationen finden Sie im Daikin-Katalog. 5.1 Systemanordnung INFORMATION Die folgende Abbildung ist ein Beispiel und entspricht möglicherweise NICHT Ihrem Systemlayout.

  • Seite 16: Verträglichkeit

    Achten Sie darauf, die Einheiten so zu installieren, dass die Kabel bis zu den Anschlüssen der beiden Einheiten reichen. ▪ Die maximale Installations-Höhendifferenz zwischen der Inneneinheit und der BEV2-Einheit ≤0,5 m. 5.2 Verträglichkeit Die BEV2-Einheit BEV2N112A7V1B ist mit folgenden Inneneinheiten zu kombinieren: ▪ FXFN50A2VEB ▪ FXFN71A2VEB ▪...

  • Seite 17: Installation Des Geräts

    Installation des Geräts 6 Installation des Geräts WARNUNG Die Installation muss von einer Fachkraft durchgeführt werden. Die Auswahl der Materialien und die Installation müssen den gesetzlichen Vorschriften entsprechen. In Europa ist die Norm EN378 zu erfüllen. WARNUNG ▪ Achten Sie darauf, für den Fall einer Kältemittel-Leckage alle notwendigen Mittel für Gegenmaßnahmen zu installieren, gemäß...
  • Seite 18 Installation des Geräts HINWEIS Dies ist ein Produkt der Klasse A. Im Wohnbereich kann dieses Produkt Funkstörungen verursachen. In diesem Fall muss der Anwender gegebenenfalls entsprechende Gegenmaßnahmen treffen. HINWEIS Das in diesem Handbuch beschriebene Gerät kann durch die Aussendung von Funkwellen elektronische Störungen...

  • Seite 19: Zusätzliche Anforderungen An Den Ort Der Installation Bei Co₂-Kältemittel

    Installation des Geräts a Seite Außeneinheit b Inneneinheit-Seite ▪ Platz für Wartungsarbeiten. Darauf achten, dass der der Schaulochdeckel auf Seite des Steuerkastens kommt. (mm) a Steuerkasten b Platz für Wartungsarbeiten c Schaulochdeckel INFORMATION ▪ Der maximale Abstand zwischen Inneneinheit und der BEV2-Einheit its abhängig von der Länge der einbezogenen Übertragungs- und Stromversorgungskabel.

  • Seite 20: Montage Der Einheit

    Installation des Geräts ▪ Tragbolzen und Einheit. Verwenden Sie M8~M10 Tragbolzen für die Installation. Befestigen Sie den Aufhängebügel am Tragbolzen. Befestigen Sie ihn sicher mit Hilfe einer Mutter und einer Unterlegscheibe an der oberen und unteren Seite des Aufhängebügels. a: 428 a: 219 a Tragbolzen-Abstand ▪...
  • Seite 21 Installation des Geräts 3, 8 180° 4, 7 a Steuerkasten-Deckel b Steuerkasten c Obere Blende d Spulen-Abdeckung e Drahtklemme f Kabelbinder 1 Den Steuerkasten-Deckel entfernen (2 Schrauben). 2 Den Steuerkasten entfernen (2 Schrauben). 3 Die obere Blende entfernen (4 Schrauben). 4 Die Spulen-Abdeckung entfernen (1 Schraube).
  • Seite 22 Installation des Geräts a2 Doppelmutter (bauseitig zu liefern) b Unterlegscheibe (bauseitig) c Aufhängebügel d Tragbolzen (bauseitig zur Verfügung zu stellen) e Einheit BEV2N-A Referenz für Installateure CO₂ Conveni-Paket: BEV2-Einheit 4P677928-1 – 2021.10...

  • Seite 23: Installation Der Leitungen

    Installation der Leitungen 7 Installation der Leitungen In diesem Kapitel Vorbereiten der Kältemittelleitungen............................ 7.1.1 Anforderungen an Kältemittel-Rohrleitungen....................... 7.1.2 Isolieren der Kältemittelleitungen ......................... Anschließen der Kältemittelleitung............................7.2.1 Kältemitteilleitungen anschließen ......................... 7.2.2 Sicherheitsvorkehrungen beim Anschluss von Kältemittelleitungen ..............7.2.3 Richtlinien zum Anschließen von Kältemittelleitungen..................7.2.4 So schließen Sie die Kältemittelleitung an das Innengerät an ................

  • Seite 24: Isolieren Der Kältemittelleitungen

    Installation der Leitungen Durchmesser von Kältemittel-Rohrleitungen Rohr-Außendurchmesser (mm) 2× Ø9,5 Anforderungen an das Material von Kältemittel-Rohrleitungen ▪ Rohrmaterial: K65 Kupfer-Eisen-Legierung (CuFe2P), maximaler Betriebsdruck = 120 bar ▪ Rohrleitungs-Härtegrad und -stärke: Außendurchmesser Temper-Grad Stärke (t) (Ø) Ø 9,5 mm (3/8") R420 ≥0,65 mm (gezogen) Je nach den geltenden gesetzlichen Vorschriften und dem maximalen Betriebsdruck der Einheit (siehe "PS High"...

  • Seite 25: Sicherheitsvorkehrungen Beim Anschluss Von Kältemittelleitungen

    Installation der Leitungen ▪ Befolgen Sie die Richtlinien für: Biegen von Rohren Hartlöten Verwendung der Absperrventile 7.2.2 Sicherheitsvorkehrungen beim Anschluss von Kältemittelleitungen INFORMATION Lesen Sie auch die Sicherheitshinweise und die zu erfüllenden Voraussetzungen in den folgenden Kapiteln: ▪ "2 Allgemeine Sicherheitsvorkehrungen" [  4] ▪...

  • Seite 26: Richtlinien Zum Anschließen Von Kältemittelleitungen

    Installation der Leitungen 7.2.3 Richtlinien zum Anschließen von Kältemittelleitungen ▪ Blasen Sie beim Löten die Rohrleitungen mit Stickstoff aus, um die Bildung einer größeren Oxidationsschicht auf der Innenseite der Rohrleitung zu verhindern. Diese Schicht beeinträchtigt die Funktionsweise der Ventile und Kompressoren im Kältemittelsystem und verhindert den ordnungsgemäßen Betrieb der Installation.
  • Seite 27 Installation der Leitungen INFORMATION ▪ An jede BEV2-Einheit kann nur 1 Inneneinheit angeschlossen werrden. ▪ In diesem Kapitel wird nur beschrieben, wie der Anschluss an die BEV2-Einheit durchgeführt wird. Informationen zur Installation der inneneinheit oder der Außeneinheit finden Sie in der entsprechenden Installationsanleitung. WARNUNG ▪...
  • Seite 28 Installation der Leitungen a Falz des Isolierstücks (Zubehör) nach oben gerichtet HINWEIS Darauf achten, dass alle Kältemittelleitungen isoliert werden. An jeder frei liegenden Rohrleitung könnte Feuchtigkeit kondensieren. BEV2N-A Referenz für Installateure CO₂ Conveni-Paket: BEV2-Einheit 4P677928-1 – 2021.10...

  • Seite 29: Elektroinstallation

    Elektroinstallation 8 Elektroinstallation HINWEIS Dies ist ein Produkt der Klasse A. Im Wohnbereich kann dieses Produkt Funkstörungen verursachen. In diesem Fall muss der Anwender gegebenenfalls entsprechende Gegenmaßnahmen treffen. In diesem Kapitel Über das Anschließen der elektrischen Leitungen ........................ 8.1.1 Sicherheitsvorkehrungen beim Anschließen von Elektrokabeln................8.1.2 Richtlinien zum Anschließen der elektrischen Leitungen ..................

  • Seite 30: Erklärung

    Elektroinstallation WARNUNG ▪ Wenn die Stromversorgung über eine fehlende Phase oder über eine falsche N- Phase verfügt, arbeitet das Gerät möglicherweise nicht. ▪ Für ordnungsgemäße Erdung sorgen. Erden Sie das Gerät NICHT über ein Versorgungsrohr, einen Überspannungsableiter oder einen Telefon-Erdleiter. Bei unzureichender Erdung besteht Stromschlaggefahr.

  • Seite 31: Die Elektrischen Leitungen An Die Bev2-Einheit Anschließen

    Elektroinstallation a Runde, gecrimpte Anschlussklemme b Ausschnittbereich c Kappenförmige Unterlegscheibe ▪ Gehen Sie beim Installieren der Kabel wie folgt vor: Kabeltyp Installationsverfahren Einadriges Kabel AA´ A´ a Geringeltes einadriges Kabel b Schraube c Flache Unterlegscheibe Litzenkabel mit runder, gecrimpter Anschlussklemme a Anschluss b Schraube c Flache Unterlegscheibe...

  • Seite 32: Stromversorgungskabel Anschließen

    Elektroinstallation Es ist wichtig, Stromversorgungskabel und Übertragungskabel örtlich getrennt zu verlegen. Damit keine elektromagnetischen Interferenzen und Störungen auftreten, sollten die beiden Kabel STETS mindestens 50 mm entfernt voneinander sein. HINWEIS Stromversorgungskabel Übertragungskabel müssen unbedingt örtlich voneinander getrennt verlegt werden. Stromversorgungskabel Übertragungskabel dürfen sich überkreuzen, aber sie dürfen NICHT direkt parallel nebeneinander verlaufen.
  • Seite 33 Elektroinstallation Verbindung zur BEV2-Einheit a Übertragungskabel b Stromversorgungskabel c Kabelbinder (Zubehör) d Durchführungsöffnung für Kabel e X2A Konnektor f Stromversorgungskabel g Erde Verkabelungsbeispiel Control box IN/D OUT/D F1 F2 F1 F2 X70A P1 P2 F1 F2 T1 T2 P1 P2 a Steuerkasten der Außeneinheit b Inneneinheit c BEV2-Einheit...

  • Seite 34: Inbetriebnahme

    Inbetriebnahme 9 Inbetriebnahme WARNUNG Nach Fertigstellung der Installation der Inneneinheit, der BEV2-Einheit und der Außeneinheit darauf achten, die Wartungsblende zu schließen. INFORMATION Anleitung zur Inbetriebnahme des Systems finden Sie in den Installationsanleitungen zur Inneneinheit und zur Außeneinheit. 9.1 Checkliste vor Inbetriebnahme 1 Überprüfen Sie die unten aufgeführten Punkte, nachdem die Einheit installiert worden ist.

  • Seite 35: Entsorgung

    Entsorgung 10 Entsorgung HINWEIS Versuchen Sie auf KEINEN Fall, das System selber auseinander zu nehmen. Die Demontage des Systems sowie die Handhabung von Kältemittel, Öl und weiteren Teilen MUSS in Übereinstimmung mit den entsprechenden Vorschriften erfolgen. Die Einheiten MÜSSEN einer Einrichtung aufbereitet werden,...

  • Seite 36: Technische Daten

    Ein Teil der jüngsten technischen Daten ist verfügbar auf der regionalen Website Daikin (öffentlich zugänglich). ▪ Der vollständige Satz der jüngsten technischen Daten ist verfügbar auf dem Daikin Business Portal (Authentifizierung erforderlich). 11.1 Schaltplan 11.1.1 Vereinheitlichte Schaltplan-Legende Informationen zu den Teilen und die Nummerierung entnehmen Sie bitte dem Elektroschaltplan auf der Einheit.
  • Seite 37 Technische Daten Symbol Bedeutung Kondensator AC*, CN*, E*, HA*, HE*, HL*, HN*, HR*, Anschluss, Konnektor MR*_A, MR*_B, S*, U, V, W, X*A, K*R_*, NE D*, V*D Diode Dioden-Brücke DIP-Schalter Heizgerät FU*, F*U, (Eigenschaften siehe Platine Sicherung innerhalb Ihrer Einheit) Konnektor (Gehäusemasse) Kabelbaum H*P, LED*, V*L Kontrollleuchte, Leuchtdiode...
  • Seite 38 Technische Daten Symbol Bedeutung Überlastschutz Thermoschalter Fehlerstrom Gerät Widerstand Thermistor Empfänger Endschalter Schwimmerschalter S*NG Kältemittel-Leckagen-Detektor S*NPH Druck-Sensor (hoch) S*NPL Druck-Sensor (niedrig) S*PH, HPS* Druckschalter (hoch) S*PL Druckschalter (niedrig) Thermostat S*RH Feuchtigkeitssensor S*W, SW* Betriebsschalter SA*, F1S Überspannungsableiter SR*, WLU Signalempfänger Wahlschalter SHEET METAL Befestigungsplatte für Anschlussleiste...

  • Seite 39: Glossar

    Lieferumfang des Produkts enthalten sind und die gemäß den in der Dokumentation aufgeführten Anweisungen installiert werden müssen. Optionale Ausstattung Von Daikin hergestellte oder zugelassene Ausstattungen, die gemäß den in der begleitenden Dokumentation aufgeführten Anweisungen mit dem Produkt kombiniert werden können.
  • Seite 40 4P677928-1 2021.10 Verantwortung für Energie und Umwelt...
