5. Inbetriebnahme / Bedienfeld / Anschlüsse
Zum Anschließen der Schweißkabel mit dem Bajonettverschluss achten Sie bitte auf die
Herstellerangabe auf dem Elektrodenpaket. Das Hinweisschild auf dem Elektrodenpaket gibt
an, auf welchem Pol der Elektrodenhalter (A oder B) montiert zu werden hat. An der jeweils
freien Buchse wird dann die Werkstückleitung befestigt. Achten Sie auf festen Sitz in
verriegelter Position der beiden Kabel.

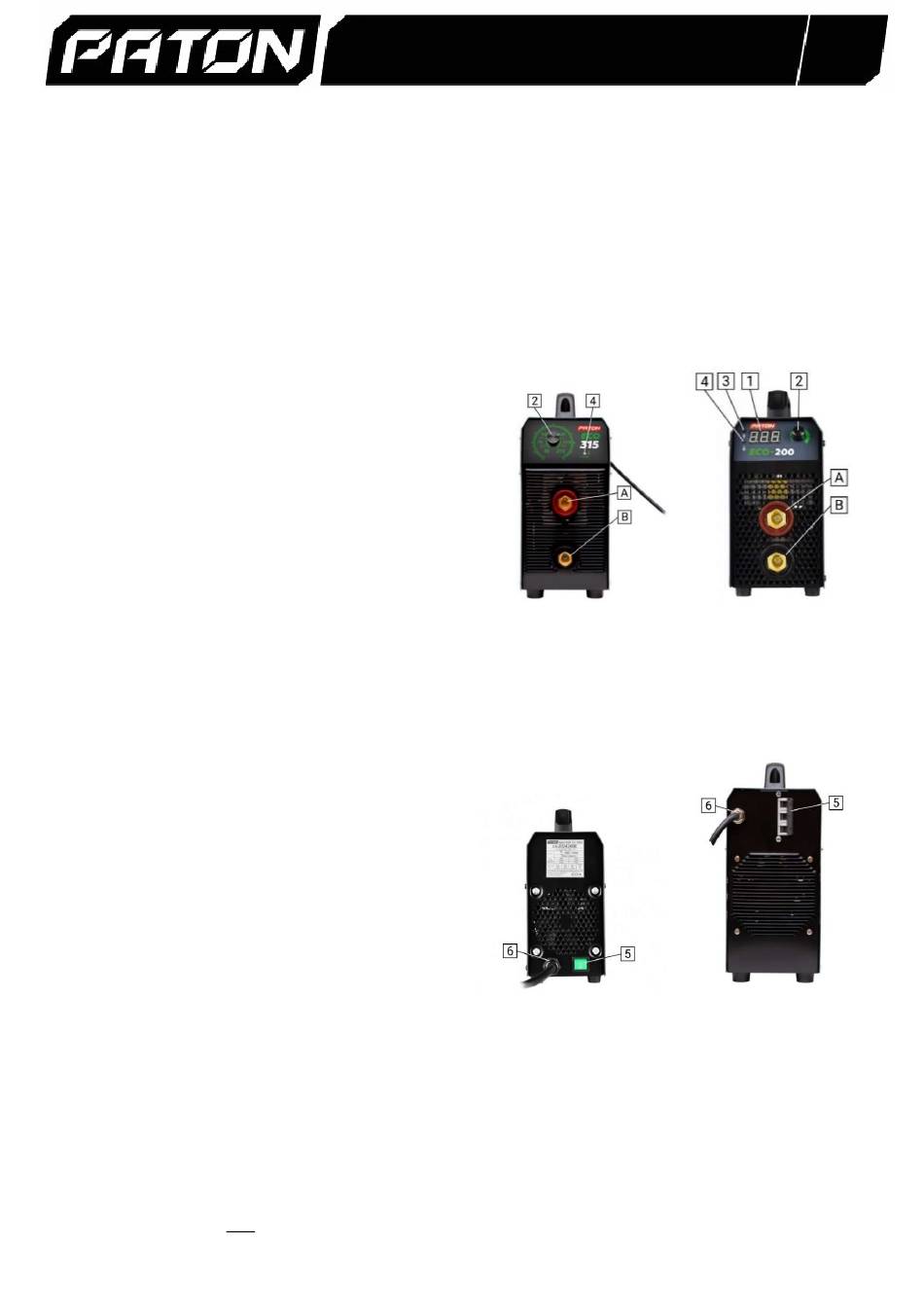

Bedienfelder und Anschlüsse
1) 7-Segment-Anzeige
2) Leistungsregler
3) LED-Status-Anzeige:
grün: betriebsbereit
aus: Keine/zu niedrige Spannung liegt an
4) LED-Betriebs-Anzeige:
aus (bzw. grün bei ECO 315-400V):
Alle Parameter im Betriebsbereich
rot (bzw. gelb bei ECO 315-400V):
Übertemperatur. Das Gerät ist nicht
einsatzbereit
5) Netzschalter*
(mit Sicherung bei ECO 315-400V)
6) Netzkabel
A) Schweißkabelbuche „+" - Pol
B) Schweißkabelbuchse „ - " - Pol
*es leuchtet keine Lampe im betriebsbereiten Zustand!
PATON ELEKTRODEN-SCHWEISSINVERTER MINI / ECO
MINI
G E R Ä T E V O R D E R S E I T E
G E R Ä T E R Ü C K S E I T E
ECO
