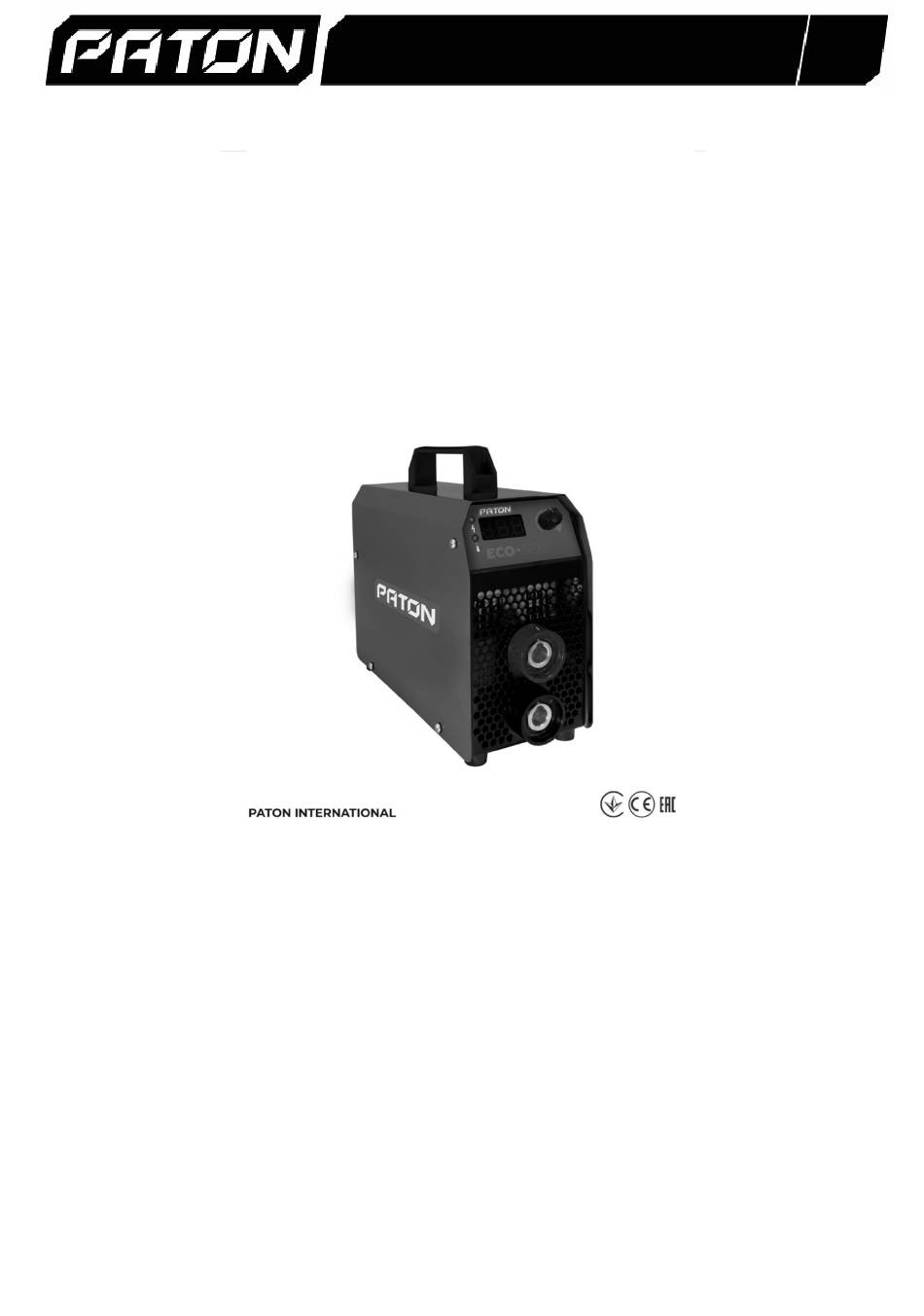

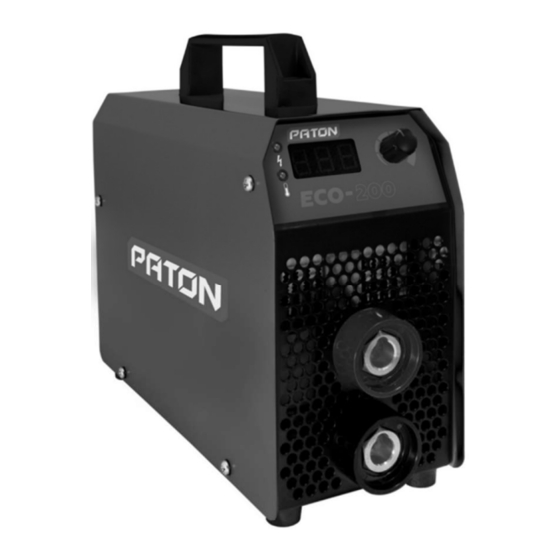

- Seite 1 BEDIENUNGSANLEITUNG INVERTER-SCHWEISSTROMQUELLEN PATON MINI-150 / Set PATON ECO-160 / Set PATON ECO-200 / Set PATON ECO-250 / Set PATON ECO-315-400V Hersteller: PATON INTERNATIONAL Novopyrohivska str., 66, Kiew, 03045, Ukraine PATON ELEKTRODEN-SCHWEISSINVERTER MINI / ECO...
-
Seite 2: Inhaltsverzeichnis
Inhaltsverzeichnis: 1. Einleitung 1.1 Vorwort 1.2 Produkteigenschaften PATON MINI / ECO 2. Lieferumfang 3. Gefahrenhinweise 4. Leitungsauslegung / Betrieb am Generator 5. Inbetriebnahme / Bedienfeld / Anschlüsse 6. Geräteeigenschaften / technische Daten 7. Fehleranalyse 8. Stromlaufpläne 9. Garantiebedingungen 10. Entsorgung 11. -
Seite 3: Vorwort
Seit 1958 ist E.O. Paton führend in der Lichtbogen-Schweißtechnologie, zuerst für die Länder der damaligen Sowjetunion, seit 1991 für deren Nachfolgestaaten. In der Zeit seit 1991 konnte E.O. Paton erfolgreich seine Expansion in rund 40 Länder ausbauen und steht für leistungsstarke, zuverlässige und robuste Technik. -
Seite 4: Lieferumfang
Stecken Sie den Netzstecker nach Sichtprüfung des Netzkabels nur in die dafür vorgesehenen Steckdosen, die an ein geeignetes Netz installiert sind und keinerlei Beschädigungen aufweisen. In jedem Fall sind die örtlichen Brandschutzbestimmungen zu beachten und haben absoluten Vorrang und sind uneingeschränkt umzusetzen! PATON ELEKTRODEN-SCHWEISSINVERTER MINI / ECO... -
Seite 5: Leitungsauslegung / Betrieb Am Generator
Schlackeresten auch von dem heißen Werkstück ausgehen kann. Lassen Sie das Gerät eingeschaltet, damit die Leistungselektronik weiter gekühlt werden kann und die Lebensdauer ihres PATON – Schweißgerätes nicht beeinträchtigt wird. Wenn die Lüfterdrehzahl sich stabilisiert, können Sie das Gerät ausschalten. -
Seite 6: Schweißkabellänge
Schweißgerät, das mindestens einen Leitungsquerschnitt von 2,5mm² aufweist! Leistungstabelle Generatorbetrieb: Schweißstrom Generatorleistung mind. bis 80A 3,0 kVA bis 120A 4,5 kVA bis 160A 6,0 kVA bis 200A 7,7 kVA bis 250A 10 kVA bis 315A 13 kvA PATON ELEKTRODEN-SCHWEISSINVERTER MINI / ECO... -
Seite 7: Inbetriebnahme / Bedienfeld / Anschlüsse
6) Netzkabel A) Schweißkabelbuche „+“ - Pol B) Schweißkabelbuchse „ - “ - Pol G E R Ä T E R Ü C K S E I T E *es leuchtet keine Lampe im betriebsbereiten Zustand! PATON ELEKTRODEN-SCHWEISSINVERTER MINI / ECO... -
Seite 8: Geräteeigenschaften / Technische Daten
Lichtbogen und optimalen Tropfenübergang von der Elektrode zum Werkstück zu gewährleisten. Anti-Stick-Funktion Sollte die Elektrode doch einmal auf dem Werkstück festkleben, wird der Schweißstrom heruntergefahren, um ein leichteres Entfernen der Elektrode und auch Ausglühen der Elektrode zu unterbinden. PATON ELEKTRODEN-SCHWEISSINVERTER MINI / ECO... - Seite 9 *Bei reduzierter Leistung lassen sich die Stromquelle ECO-200 und ECO-250 auch am 1-phasigen Netz mit Schuko-Stecker und passendem Adapter betreiben. Bitte beachten Sie da maximal angegeben Werte zur Einstellung des Schweißstroms, um eine Überlastung des Stromnetzes und damit Auslösen der Sicherung zu vermeiden. Empfohlen wird im 1-phasigen Betrieb mit Schuko-Stecker max. 160A PATON ELEKTRODEN-SCHWEISSINVERTER MINI / ECO...
-
Seite 10: Fehleranalyse
Schlechter Tropfenübergang / Polung passend zur Herstellerangabe? Polung korrigieren viele Schweißspritzer Masseklemme großflächiger Kontakt? Klemme bzw. Stelle der Befestigung der reinigen. Insbesondere lackierte Oberflächen oder viele Schweißperlen sorgen für einen schlechten Stromübergang durch erhöhten Widerstand PATON ELEKTRODEN-SCHWEISSINVERTER MINI / ECO... -
Seite 11: Stromlaufpläne
8. Stromlaufpläne PATON ELEKTRODEN-SCHWEISSINVERTER MINI / ECO... - Seite 12 PATON ELEKTRODEN-SCHWEISSINVERTER MINI / ECO...
-
Seite 13: Garantiebedingungen
Reparaturmaßnahme abläuft. Der Garantieantragsteller hat wie folgt mitzuwirken: Die erworbene PATON – Schweißstromquelle hat inkl. des verwendeten Zubehörs (z.B. Kabel, Druckminderer, Brenner etc.) auf Kosten des Garantieantragstellers an die Verkaufsstelle überstellt zu werden. Vorlage eines Dokuments, das das Erwerbsdatum (z.B. Lieferschein/Rechnung) unter Angabe ... - Seite 14 Wenn die Garantiekarte nicht korrekt ausgefüllt wird, d.h. insbesondere vollständig und mit wahrheitsgemäßen Angaben inkl. rechtsgültiger Unterschrift innerhalb von 30 Tagen nach Erhalt der Schweissstromquelle per Post, Fax oder eMail an folgende Adresse zugesendet wird an: PATON ELEKTRODEN-SCHWEISSINVERTER MINI / ECO...
-
Seite 15: Entsorgung
Technische Produkte unterliegen einer ständigen Weiterentwicklung. Daher gelten alle technischen Angaben lediglich zur Orientierung. Alle Rechte an Text und Bildern liegen bei der Fa. PATON International LLC und der Schüßler Welding Solution GmbH. Eine Vervielfältigung und Nutzung zu gewerblichen Zwecken bedarf ausdrücklich der Zustimmung genannter Firmen. -
Seite 16: Konformitätserklärung
12. Konformitätserklärung PATON ELEKTRODEN-SCHWEISSINVERTER MINI / ECO...
