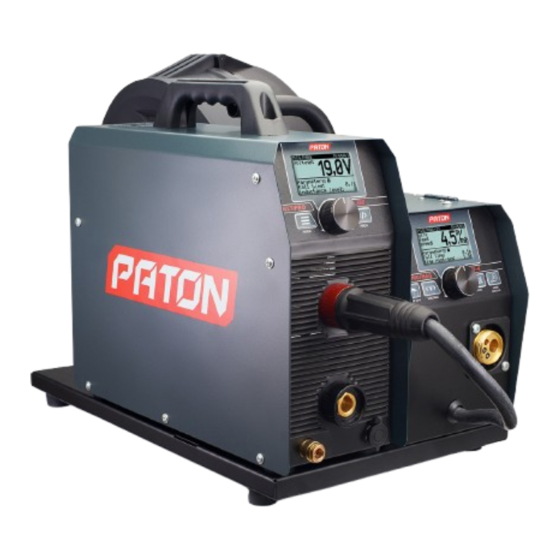

PATON MultiPRO-250 Bedienungsanleitung
Inhaltsverzeichnis
Quicklinks
Inhaltsverzeichnis
Verwandte Anleitungen für PATON MultiPRO-250
Inhaltszusammenfassung für PATON MultiPRO-250

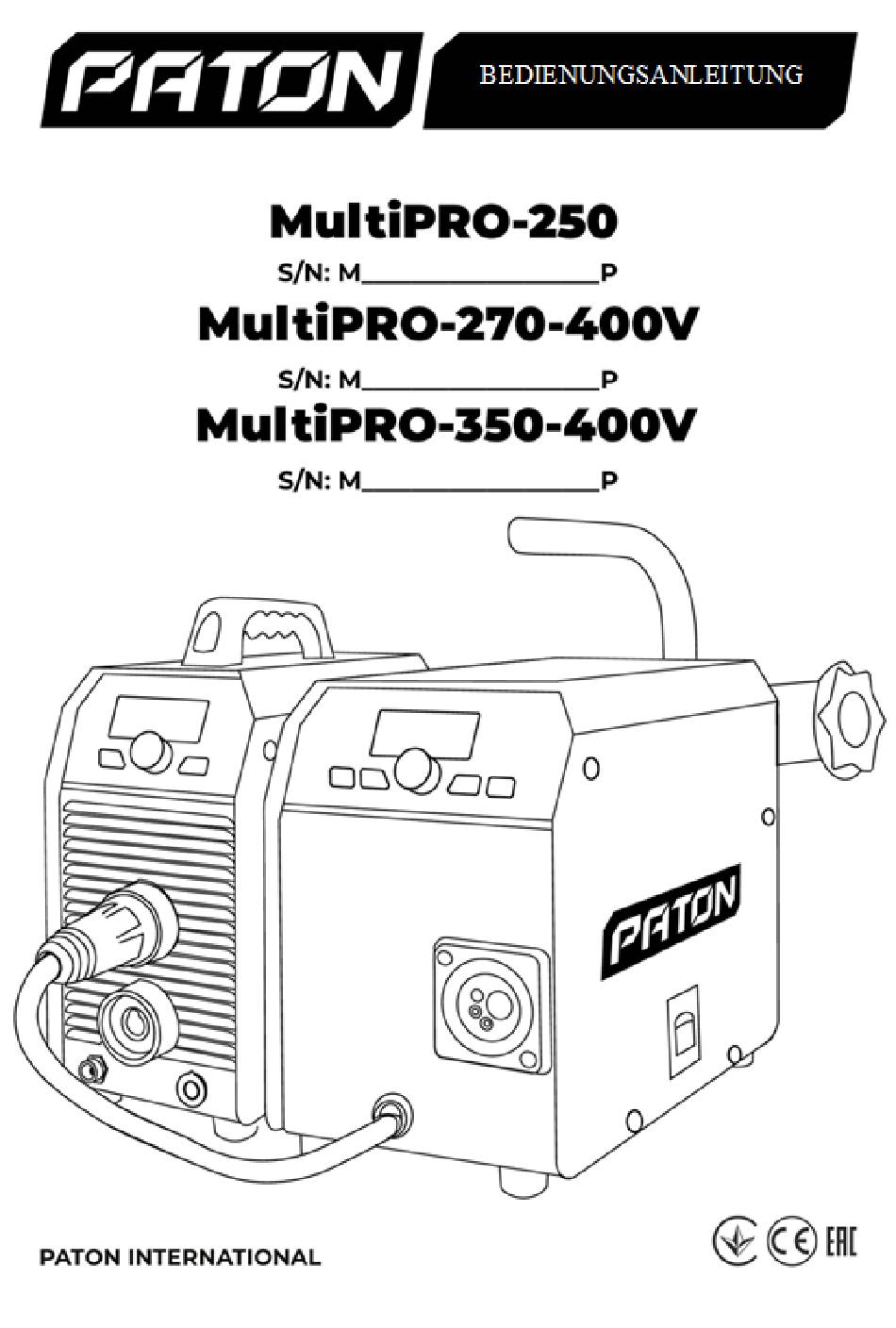

- Seite 2 ACHTUNG!!! Vor der Verwendung des Geräts empfehlen wir, die erweiterte Version der Bedienungsanleitung unter folgendem Link zu lesen: https://paton.ua/files/passports/MultiPRO_GEN5.pdf Multiprozess-Schweißinverter PATON MultiPRO- 250 / 270-400V / 350-400V Kaufdatum ”___________” ___________________________ 20___________ J. Stempel ________________________ (Unterschrift des Verkäufers) -2 - PATON MultiPRO DC MMA/TIG/MIG/MAG...
-
Seite 3: Gefahr Von Funkenbildung
- tragen Sie nur geeignete, schwer entflammbare Kleidung. GEFAHR VON LÄRMEXPOSITION Der beim Schweißen erzeugte Lichtbogen kann Geräusche über 85 dB während der 8-stündigen Arbeitszeit erzeugen. Schweißer, die mit dem Gerät arbeiten, müssen während der Arbeit einen Gehörschutz tragen. -3 - PATON MultiPRO DC MMA/TIG/MIG/MAG... -
Seite 4: Auspacken
Rollen für Massiv- und Aluminiumdraht , 3 м Lichtbogenstromquelle mit integriertem Drahtvorschubgerät , 3 м Schnellkupplung für Pneumatikanschluss ABICOR BINZEL Schlauchpaket für MIG/MAG- ABICOR BINZEL TIG-Schweißbrenner, 4 м Schweißen , 3 м STEUERELEMENTE UND ANZEIGEN -4 - PATON MultiPRO DC MMA/TIG/MIG/MAG... - Seite 5 MMA-Schweißen wird das Elektrodenskabel angeschlossen (in seltenen Fällen, bei Verwendung spezieller Elektroden – das Massekabel); b) Beim TIG-Schweißen wird nur das Massekabel angeschlossen; c) Beim MIG/MAG-Schweißen mit Massivdraht wird das Kabel intern mit dem Drahtvorschubgerät verbunden (Standard); d) Beim MIG/MAG-Schweißen mit Fülldraht wird das Massekabel angeschlossen; -5 - PATON MultiPRO DC MMA/TIG/MIG/MAG...
-
Seite 6: Anzeige Des Betriebszustands Im Schweissmodus Mig/Mag
Das Gerät muss so aufgestellt werden, dass eine freie Zu- und Abluft durch die Lüftungsöffnungen an der Vorder- und Rückseite gewährleistet ist. Achten Sie darauf, dass kein Metallstaub (z. B. beim Schleifen) durch den Kühlventilator direkt in das Gerät eingesaugt wird. NETZANSCHLUSS Das Standard-Schweißgerät ist ausgelegt für: -6 - PATON MultiPRO DC MMA/TIG/MIG/MAG... - Seite 7 Netzspannung 220 V (–27 % / +18 %) – für das Modell MultiPRO-250; Dreiphasige Netzspannung 3×380 V oder 3×400 V – für die Modelle MultiPRO-270 und MultiPRO-350-15-4-400V (drei Leitungen sind dafür vorgesehen). Die Sicherheitsvorschriften beim Arbeiten mit Schweißgeräten erfordern die Erdung des Gerätegehäuses.
-
Seite 8: Anschlussplan Der Maschine Für Das Schweissen Mit Stabelektroden (Mma)
Bis 350А nicht mehr als Ø1,4 mm ACHTUNG! Die Versorgungstaste an der Rückwand des Geräts (für MultiPRO-250) ist kein Netzschalter und sorgt nicht für eine vollständige Spannungsfreischaltung der internen Elektronik beim Ausschalten des Geräts. Daher ist es gemäß den Sicherheitsvorschriften erforderlich, den Netzstecker nach Abschluss der Schweißarbeiten aus der Steckdose zu ziehen. -
Seite 9: Technische Parameter
0,6 – 1,4 Drahtvorschubmechanik 4-Rollen-Antrieb Maximales Spulengewicht, kg MMA: 0,2...500Hz MMA: 0,2...500Hz MMA: 0,2...500Hz Schweißpulsmodi TIG: 0,2...500Hz TIG: 0,2...500Hz TIG: 0,2...500Hz MIG/MAG: 30 … 300 MIG/MAG: 30 … 300 MIG/MAG: 30 … 300 „Hot-Start“ im MMA-Modus -9 - PATON MultiPRO DC MMA/TIG/MIG/MAG... -
Seite 10: Auswahl Und Einstellung Der Gerätefunktionen
Display zählt herunter: 333...222...111 und bei Erreichen von "000" werden alle Einstellungen des ausgewählten Programms des aktuellen Schweißmodus auf die Werkseinstellungen zurückgesetzt. Das Zurücksetzen der Parameter erfolgt für jedes Programm in jedem Schweißmodus separat. Dies ist zur Benutzerfreundlichkeit vorgesehen, damit nicht einzelne Einstellungen in anderen Programmen und Modi zurückgesetzt werden. -10 - PATON MultiPRO DC MMA/TIG/MIG/MAG... -
Seite 11: Programmnummer Im Aktuellen Schweissmodus Ändern
MMA-Schweißmodus 0) [- 1 -] - Hauptanzeigeparameter STROM = 90 A (Standardwert) / dies ist der Grundstrom, wenn die PULSE-Funktion aktiviert ist a) 12 ... 250А (Schrittweite 1А) für MultiPRO-250 b) 12 ... 270А (Schrittweite 1А) für MultiPRO-270 c) 14 ... 350А (Schrittweite 1А) für MultiPRO-350 1) [H.St] Hot-Start-Leistung = 40% (Standardwert) - Seite 12 EIN – aktiviert b) AUS – deaktiviert 9) [I.PS] Pausenstrom = 25A (Standardwert) a) 12 ... 250А (Schrittweite 1А) für MultiPRO-250 b) 12 ... 270А (Schrittweite 1А) für MultiPRO-270 c) 14 ... 350А (Schrittweite 1А) für MultiPRO-350 10) [Fr.P] Pulsfrequenz = 10.0 Hz (Standardwert) a) 0.2 ...
-
Seite 13: Garantiebedingungen
GARANTIE Sehr geehrter Kunde! PATON INTERNATIONAL dankt Ihnen für die Wahl eines PATON™-Produkts und garantiert hohe Qualität sowie einwandfreie Funktion dieses Geräts – bei ordnungsgemäßer Verwendung gemäß den Betriebsanweisungen. ACHTUNG!!!Vor der Inbetriebnahme des Geräts empfehlen wir, die Bedienungsanleitung sorgfältig zu lesen und die korrekte Ausfüllung der Garantiekarte zu überprüfen:Der Modellname des von Ihnen erworbenen Produkts sowie die... - Seite 14 ___________________________________________________________________________________________________________________ ============================================================================================================== Eingangsdatum zur Reparatur _________________ ”_____”, 20____ _____________________________ (Unterschrift) Fehlersymptome: ___________________________________________________________________________________________________________________ Ursache: ___________________________________________________________________________________________________________ ___________________________________________________________________________________________________________________ ___________________________________________________________________________________________________________________ ___________________________________________________________________________________________________________________ ============================================================================================================== Eingangsdatum zur Reparatur _________________ ”_____”, 20____ _____________________________ (Unterschrift) Fehlersymptome: ___________________________________________________________________________________________________________________ Ursache: ___________________________________________________________________________________________________________ ___________________________________________________________________________________________________________________ ___________________________________________________________________________________________________________________ ___________________________________________________________________________________________________________________ ============================================================================================================== -14 - PATON MultiPRO DC MMA/TIG/MIG/MAG...
