Hierbei ist auch darauf zu achten, dass ab der Leiterplatten Revision: F der Ausgang
von Plus (PNP) auf Masse (NPN) schaltend geändert wurde, um die Genauigkeit der
Temperaturmessung zu verbessern.
Dies gilt auch für die aktuelle Varianten bzw. Version 3 des Gerätes, die in
Hinweis:
der Leiterplatten Revision: I vorliegt.

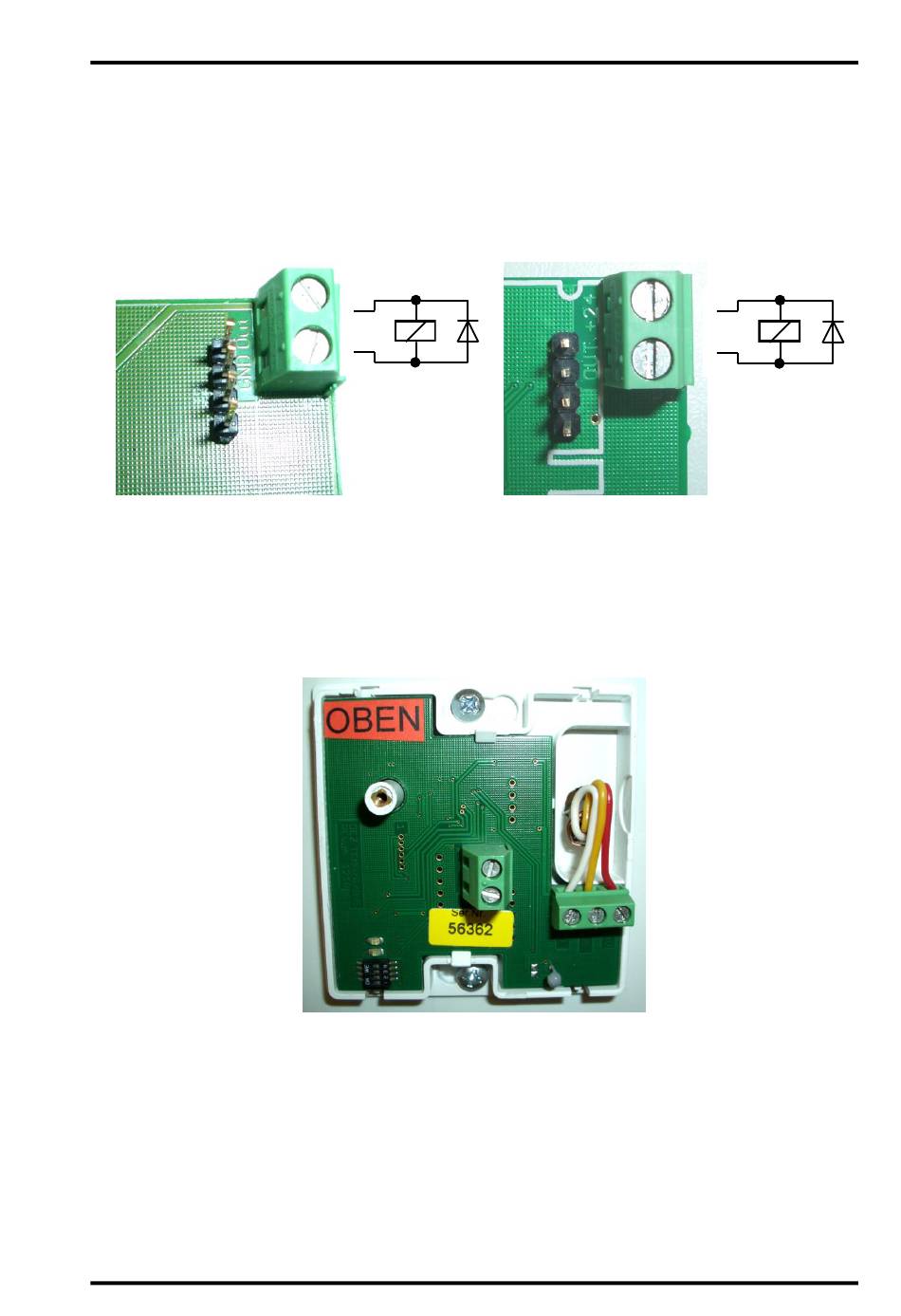

bis Leiterplatten - Revision: E
Beispiel für Revisionen: A
Bei der unten abgebildeten Revision: A liegt die Heiz - Ventil - Klemme z.B. in der
Mitte der Leiterplatte. Hierdurch konnte ein Raumfühler der Revision: A mit CO2-
Option niemals mit einem Ventilausgang geliefert werden.
Ausgabe: Jan. 23
für
DigiWEB
O u t
ab Leiterplatten - Revision: F (open Collector)
Abbildung der Leiterplatten - Revision: A
Multifunktioneller Raumfühler
,
und
bluebox DigiENERGY
O u t
