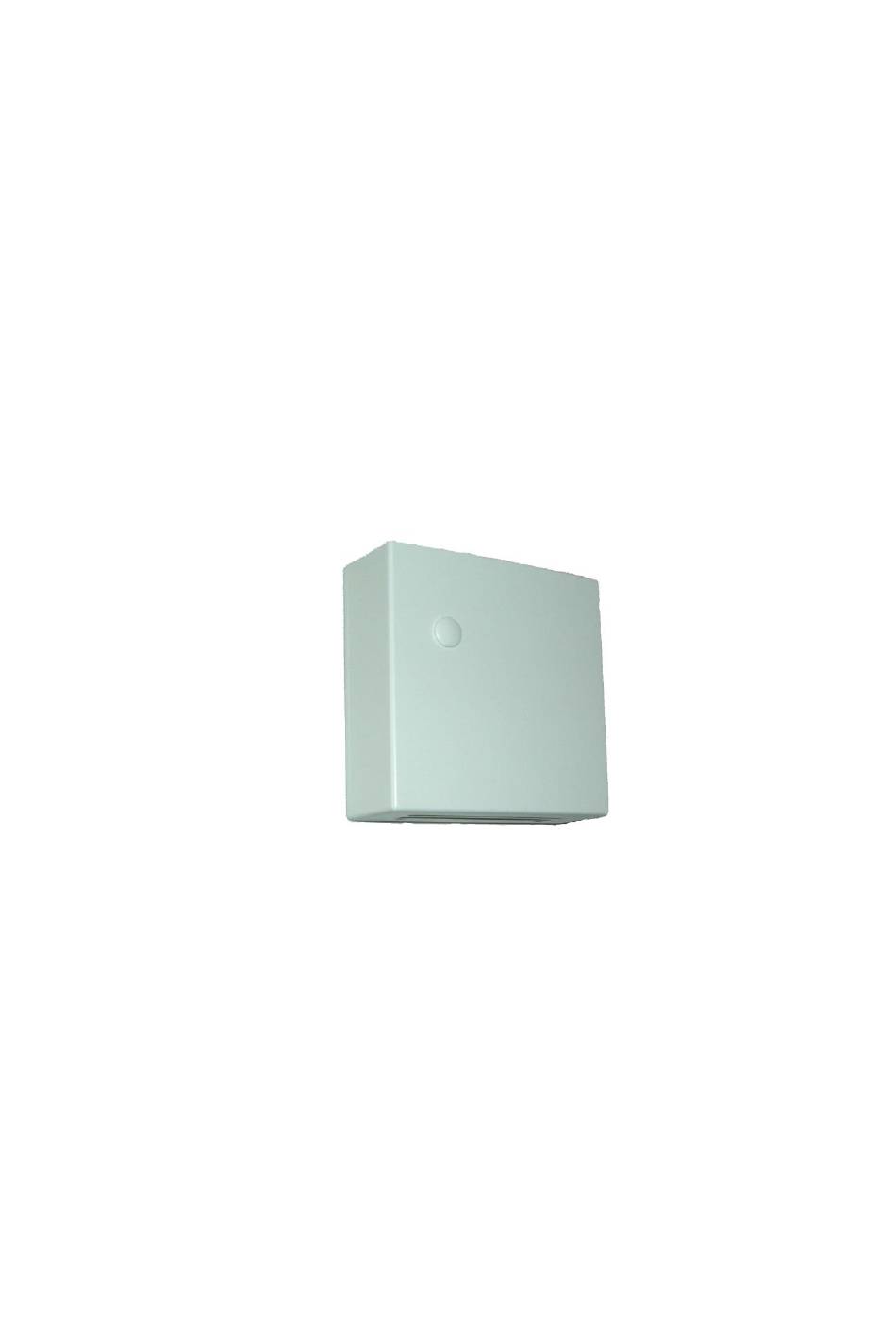

Multifunktioneller Raumfühler
für DigiWEB,
und
bluebox
DigiENERGY
mit IO- bzw. D-BUS Schnittstelle
in Version 1, 2 und 3
Digitronic Automationsanlagen GmbH
Auf der Langwies 1 • D - 65510 Hünstetten-Wallbach • Tel. +49 6126 9453-0 • Fax -42
Internet: http://www.digitronic.com • E-Mail: mail@digitronic.com
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für Digitronic Automationsanlagen DWZ DBUS-R/V3
Inhaltszusammenfassung für Digitronic Automationsanlagen DWZ DBUS-R/V3
- Seite 1 DigiWEB, bluebox DigiENERGY mit IO- bzw. D-BUS Schnittstelle in Version 1, 2 und 3 Digitronic Automationsanlagen GmbH Auf der Langwies 1 • D - 65510 Hünstetten-Wallbach • Tel. +49 6126 9453-0 • Fax -42 Internet: http://www.digitronic.com • E-Mail: mail@digitronic.com...
- Seite 2 Das Gerät erfüllt die Normen: DIN EN 61000-6-2, DIN EN 61000-4-2, DIN EN 61000-4-4, DIN EN 61000-4-5, DIN EN 61000-4-8 und DIN EN 55011 sowie RoHS 3. (c) Copyright 1992 - 2023 / Datei: DEZ-DBUS-TEMP-R.doc Digitronic Automationsanlagen GmbH Auf der Langwies 1 D-65510 Hünstetten - Wallbach Tel. (+49)6126/9453-0 Fax. (+49)6126/9453-42 Internet: http://www.digitronic.com / E-Mail: mail@digitronic.com...
-
Seite 3: Inhaltsverzeichnis
Digitronic Multifunktioneller Raumfühler Automationsanlagen GmbH für DigiWEB bluebox DigiENERGY Inhaltsverzeichnis Einleitung ..............................4 Bezeichnungen der Variante/Version 3 ...................5 1.1.1 Änderungen/Kompatibilität bei Variante/Version 3 ..............5 Bezeichnungen der Variante/Version 2 ...................6 1.2.1 Änderungen/Kompatibilität bei Variante/Version 2 ..............6 Bezeichnungen der Variante/Version 1 ...................7 Abmessungen ............................8 Montage ..............................9 Montageort ..............................9 Die Komponenten bzw. -
Seite 4: Einleitung
Digitronic Multifunktioneller Raumfühler Automationsanlagen GmbH für DigiWEB bluebox DigiENERGY Einleitung Der multifunktionelle Raumfühler für kann mit DigiWEB bluebox DigiENERGY verschiedenen Sensoren ausgerüstet werden. Es können Temperaturwerte von 0 bis +50°C, CO2 Werte bis 2000ppm und Feuchtewerte zwischen 0 und 100% relative Luftfeuchtigkeit gemessen werden. Zusätzlich ist ein 24Volt Heizkörperventilausgang möglich der mit bis zu 1 Amp. -
Seite 5: Bezeichnungen Der Variante/Version 3
Variante/Version durch die Eingabe der Seriennummer im Menü "Anschlüsse" des oder der bluebox. Sehen Sie Kapitel DigiENERGY "5.1.2 Zuweisung der Seriennummer zur BUS bzw. Funktionsadresse" Raumtemperaturfühler für 0..+50°C. DWZ DBUS-R/V3 Raumtemperaturfühler für 0..+50°C mit 24V DWZ DBUS-RO/V3 Heizkörperventilausgang. Raumtemperaturfühler für 0..+50°C, mit 24V DWZ DBUS-ROC/V3 Heizkörperventilausgang und CO2 Fühler bis 2000ppm. -
Seite 6: Änderungen/Kompatibilität Bei Variante/Version 2
Digitronic Multifunktioneller Raumfühler Automationsanlagen GmbH für DigiWEB bluebox DigiENERGY Bezeichnungen der Variante/Version 2 Die Fühler der Variante/Version 2 werden nicht mehr gebaut bzw. sind Hinweis: nicht mehr lieferbar. Sie wurden durch die Variante/Version 3 abgelöst. Raumtemperaturfühler für 0..+50°C. DWZ DBUS-T/R/V2 Raumtemperaturfühler für 0..+50°C mit 24V DWZ DBUS-T/RO/2 Heizkörperventilausgang. - Seite 7 Digitronic Multifunktioneller Raumfühler Automationsanlagen GmbH für DigiWEB bluebox DigiENERGY Bezeichnungen der Variante/Version 1 Die Zuweisung der Funktion bzw. die des Raumes erfolgt in dieser Variante/Version durch einen auf der Leiterplatte verbauten DIP-Schalter. Die Fühler der Variante/Version 1 haben keine Angabe einer Versionsnummer auf dem Gerät oder in der Bestellnummer.
-
Seite 8: Abmessungen
Digitronic Multifunktioneller Raumfühler Automationsanlagen GmbH für DigiWEB bluebox DigiENERGY Abmessungen Montagelöcher: Senkrecht, Abstand 59.8 mm, maximal 4mm Schraube. Ausgabe: Jan. 23 Seite: 8/19... -
Seite 9: Montage
Digitronic Multifunktioneller Raumfühler Automationsanlagen GmbH für DigiWEB bluebox DigiENERGY Montage Der Fühler ist für die Wandmontage im Innenbereich (IP20) vorgesehen. Alle Kabelverbindungen sind im spannungslosen Zustand herzustellen! Die Kabel und das Gerät selbst dürfen nicht in der Nähe von anderen Geräten oder Kabeln mit hoher Schaltleistung oder hoher Spannung (z.B. -
Seite 10: Die Komponenten Bzw. Sensoren Des Fühlers
Digitronic Multifunktioneller Raumfühler Automationsanlagen GmbH für DigiWEB bluebox DigiENERGY Die Komponenten bzw. Sensoren des Fühlers Je nach Variante/Version hat der Fühler verschiedene Komponenten. Zur Übersicht und Prüfung der Ausbaustufe bzw. Beachtung der Kabelverlegung im Fühler sind diese unten dargestellt und deren Position hervorgehoben. Komponenten der Variante/Version 1 + 2 Leiterplatten - Revision 24 Volt Heizventil-... -
Seite 11: Anschluss
Digitronic Multifunktioneller Raumfühler Automationsanlagen GmbH für DigiWEB bluebox DigiENERGY Anschluss Beim Anschluss achten Sie bitte darauf, dass die Kabel den Sensoren im Achtung: Gehäuse nicht zu nahekommen, diese berühren oder verdecken. Bitte beachten Sie auch die Abbildung unten. IO- bzw. D-BUS Anschluss Klemme zum Anschluss der Kabelabschirmung SHLD:... - Seite 12 Digitronic Multifunktioneller Raumfühler Automationsanlagen GmbH für DigiWEB bluebox DigiENERGY Hierbei ist auch darauf zu achten, dass ab der Leiterplatten Revision: F der Ausgang von Plus (PNP) auf Masse (NPN) schaltend geändert wurde, um die Genauigkeit der Temperaturmessung zu verbessern. Dies gilt auch für die aktuelle Varianten bzw. Version 3 des Gerätes, die in Hinweis: der Leiterplatten Revision: I vorliegt.
-
Seite 13: Einschalten Bzw. Inbetriebnahme
Digitronic Multifunktioneller Raumfühler Automationsanlagen GmbH für DigiWEB bluebox DigiENERGY Einschalten bzw. Inbetriebnahme Vor dem ersten Einschalten überprüfen Sie bitte die Verdrahtung und die Montage des Gerätes. Beachten Sie hierzu bitte auch die Kapitel "2.1 Montage" sowie "4 Anschluss". Anschließend weisen Sie, je nach der vorliegenden Gerätevariante bzw. Version dem Fühler seine Funktionsadresse zu. -
Seite 14: Fühleraustausch Ab Variante/Version 2
Digitronic Multifunktioneller Raumfühler Automationsanlagen GmbH für DigiWEB bluebox DigiENERGY 5.1.1 Fühleraustausch ab Variante/Version 2 Bei einem Austausch eines Fühlers der Variante/Version 2 oder 3 muss die Seriennummer des defekten Fühlers, auf der entsprechenden Funktionsadresse bzw. BUS – Adresse, durch die Seriennummer des neuen Fühlers ersetzt werden. -
Seite 15: Zuweisung Der Seriennummer Zur Bus Bzw. Funktionsadresse
Digitronic Multifunktioneller Raumfühler Automationsanlagen GmbH für DigiWEB bluebox DigiENERGY 5.1.2 Zuweisung der Seriennummer zur BUS bzw. Funktionsadresse Ist der Fühler richtig angeschlossen, so wird dessen Seriennummer im sogenannten "DBUS Hidden" - Bereich des Menüs "Anschlüsse" angezeigt. Maximal kann je Raum bzw. Klimazone an das bzw. -
Seite 16: Einstellen Bei Der Älteren Fühler Variante/Version 1
Digitronic Multifunktioneller Raumfühler Automationsanlagen GmbH für DigiWEB bluebox DigiENERGY Einstellen bei der älteren Fühler Variante/Version 1 Wenn Sie einen Fühler der Variante/Version 1 haben, müssen Sie vor dem Einschalten der Spannungsversorgung über den DIP- Schalter die gewünschte Funktionsadresse bzw. die Raumnummer einstellen in welchem der Fühler montiert ist. -
Seite 17: Funktionen Der Adressen
Digitronic Multifunktioneller Raumfühler Automationsanlagen GmbH für DigiWEB bluebox DigiENERGY Funktionen der Adressen bzw. dem und der sind die BUS-Adressen mit DigiWEB DigiENERGY bluebox einer fest definierten Funktion (Funktionsadresse) belegt. 5.3.1 Funktion im DigiENERGY kann der Fühler auf folgende BUS-Adressen eingestellt werden. DigiENERGY BUS Adresse Funktion... -
Seite 18: Die Status-Led Bzw. Status-Anzeige
Digitronic Multifunktioneller Raumfühler Automationsanlagen GmbH für DigiWEB bluebox DigiENERGY Die Status-LED bzw. Status-Anzeige Der Fühler hat eine blaue bzw. in älteren Versionen eine rote Status-LED. Status-LED (blau oder rot) Je nach Betriebszustand und Geräteversion hat diese ein anderes Blinkverhalten. Die LED-Anzeige Bedeutung: Ursache: ist dunkel. -
Seite 19: Technische Daten
Digitronic Multifunktioneller Raumfühler Automationsanlagen GmbH für DigiWEB bluebox DigiENERGY Technische Daten Spannungsversorgung: ....+24VDC +/- 20%. Stromaufnahme: ......ca. 10mA bzw. bis ca. 110mA Spitze für 50ms bei CO2 Messung ohne Last am Heiz-Ventil-Ausgang. Heiz-Ventil-Ausgang: ..... 24V DC / 1 Ampere, je nach Leiterplatten Revision PNP oder ab REV.
