Prüfen Sie am vorgesehenen Standort die Bodenbeschaffenheit. Diese muss den
Erdankern genügend Halt geben. Andernfalls ist ein sicherer Stand des Römi
nicht gewährleistet.
Perfekt für den Aufstellort sind 1 bis 2 % Gefälle in Längsrichtung des Tunnels, damit
Regenwasser abfließen kann. Ein wesentlich stärkeres Gefälle kann den sicheren Stand
und damit die Stabilität beeinträchtigen. Sie können entlang der Längsseite auch eine
kleine Drainage erstellen, um das Wasser abzuführen.
2
Schritt
Erdanker eindrehen
!
WARNHINWEISE
SCHNITT- und VERLETZUNGSGEFAHR! Arbeiten Sie grundsätzlich immer mit Schutz-/Arbeits-
handschuhen. An Metallteilen können scharfe Ecken und Kanten vorkommen.

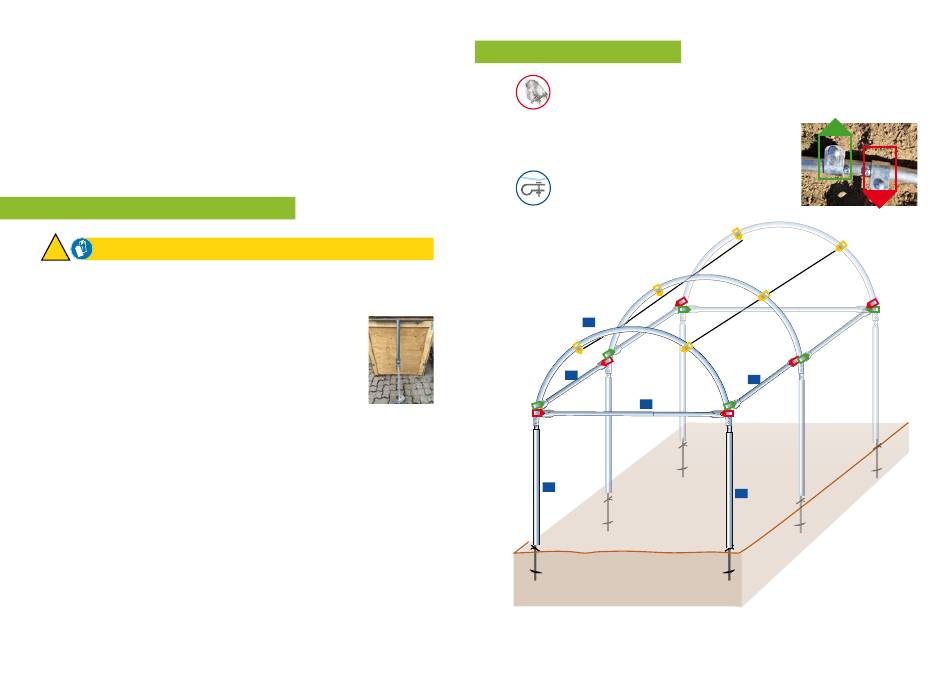

Um eine möglichst gerade Linie zu erhalten, empfehlen wir eine
(Maurer-)Schnur am ersten und geplanten letzten Anker zu befestigen
und die Anker entlang der Schnur zu setzen. Den perfekten Abstand
erhalten Sie, wenn Sie eine 2 m Pfette (Teil A) nutzen und je eine 32 mm
Strebklemme links und rechts befestigen. Nach dem Eindrehen muss
die Stange mit den Strebklemmen auf die eingedrehten Anker passen.
Zum Eindrehen stecken Sie den Eindrehadapter auf den Erdanker und
drehen jeden Anker einzeln ein. Prüfen Sie mit der 2 m Pfette und den
befestigten Strebklemmen nach jedem Eindrehen den Abstand. Die
Anker auf der 2. Seite (gegenüberliegend) im rechten Winkel und im
Abstand von 1,2 m (= Tunnelbreite) zu jedem Anker eindrehen (siehe Bild).
Bitte beachten Sie, dass der Tunnel bei dieser Abstandmessung etwas länger als
ursprünglich angegeben ist, da die Stange inkl. Strebklemme > 2,00 m ist und der
Bogenabstand mit 2 m angegeben ist.
Achten Sie beim Eindrehen der Bodenanker darauf, dass die Bodenverhältnisse den
sicheren Halt der Anker gewährleisten. Lockere oder aufgeschüttete Böden eignen
sich keinesfalls für eine sichere Verankerung. Die Anker müssen immer tief genug in den
Boden eingedreht werden und dabei waagerecht auf einer Höhe sein.
Prüfen Sie nach dem Eindrehen unbedingt den festen und sicheren Sitz der Erdanker!
10|20
Römi®Simplex
Simplex
®
Erdbohrer-
Adapter mit
Erdanker
Bogen Teil D: 4 Strebklemmen aufziehen
Option: 2 extra Strebklemmen pro Bogen für Spanndrähte
(Spanndrähte nicht im Lieferumfang erhalten). Hinweis an
den Tunnelenden: Der Schraubenkopf zeigt zur Folie
und muss mit Schaumstoffklebeband abgeklebt
werden, die Schraube zeigt in den Tunnel.
Strebklemmen immer mit der flachen Seite nach
außen (zur Folie) ausrichten.
Schraubengewinde zur Folie abgewandten Seite.
D
A
C
B
A
B
11|20
