SMART AUTOMATION BY-ME PLUS
30484 - 01484

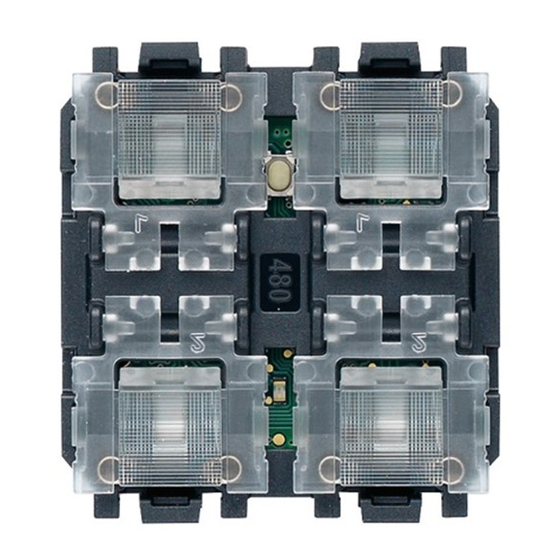

Apparecchio di comando per domotica a quattro pulsanti con
amplificatore stereo 1 + 1 W rms 2 uscite per diffusori sonori 8 ohm,
individuazione al buio a LED RGB con regolazione di intensità, da
completare con mezzi tasti intercambiabili da 1 o 2 moduli Eikon,
Arké o Plana - 2 moduli.
Il dispositivo, provvisto di amplificatore stereo 1+1 Wrms, permette di riprodurre
attraverso i diffusori collegati alle sue uscite le informazioni audio ricevute sul bus.
Il dispositivo è inoltre provvisto di quattro pulsanti indipendenti configurabili anche
come basculanti dotati di LED RGB con colore configurabile, per comando e rego-
lazione in impianti domotici By-me (controllo luci, tapparelle, funzioni audio, ecc.).
CARATTERISTICHE.
• Tensione nominale di alimentazione: BUS 29 V
• Alimentazione ausiliaria (opzionale, consente di non assorbire corrente dal bus
audio): 32 V d.c. SELV
• Morsetti:
- 2 per il bus diffusione sonora
- 2 per un'uscita bus By-me alla quale collegare fino a 3 dispositivi By-me
- 2 per l'alimentazione ausiliaria a 32 V d.c. SELV
- 4 per il collegamento ai 2 diffusori audio (8Ω, 1+1 W rms)
• Assorbimento sul bus diffusione sonora:
- 150 mA max. se alimentato da BUS
- 10 mA se alimentato da alimentatore ausiliario 32 V
A seconda delle dimensioni dell'impianto audio è possibile installare l'a-
limentatore ausiliario 30492.x-20580-19580-14580 in modo da non dover
utilizzare un altro alimentatore 01400 o 01401.
• 4 pulsanti configurabili anche come 2 basculanti
• 4 LED RGB con colore configurabile
• Uscita per diffusori audio 8Ω, 1+1 W rms
• LED rosso e pulsante di configurazione
• Ponticelli per inserire la terminazione di linea audio
• Sezione del cavo per il collegamento ai diffusori: 1 mm²
• Temperatura di funzionamento: -5 ÷ +45 °C (uso interno)
• Grado di protezione: IP20
• Installazione: a incasso o a parete (con scatola da parete 09975...)
• I blocchi funzionali pulsanti e basculanti hanno profondità di gruppo pari a
1 (possono cioè appartenere ad un solo gruppo)
CONFIGURAZIONE CON APP View Pro.
Per tutti i dettagli si vedano i manuali scaricabili dal sito www.vimar.com.
REGOLE DI INSTALLAZIONE.
L'installazione deve essere effettuata da personale qualificato con l'osservanza delle
disposizioni regolanti l'installazione del materiale elettrico in vigore nel paese dove
i prodotti sono installati.
IMPORTANTE: Se dal morsetto del bus audio non è presente un'ulteriore
diramazione per il collegamento di altri dispositivi audio (cioè se il dispositivo
è il primo o l'ultimo di un ramo audio), va chiuso il ponticello vicino al morset-
to stesso (fig. 3 - terminazione della linea); diversamente va lasciato aperto.
Ogni estremità del bus diffusione sonora deve sempre essere terminata.
CONFORMITÀ NORMATIVA.
Direttiva EMC. Direttiva RoHS.
Norme EN IEC 60669-2-1, EN IEC 63044, EN 50491, EN IEC 63000.
Regolamento REACh (UE) n. 1907/2006 – art.33. Il prodotto potrebbe contenere
tracce di piombo.
RAEE - Informazione agli utilizzatori
Il simbolo del cassonetto barrato riportato sull'apparecchiatura o sulla sua confezione indica che il prodotto
alla fine della propria vita utile deve essere raccolto separatamente dagli altri rifiuti. L'utente dovrà, pertanto,
conferire l'apparecchiatura giunta a fine vita agli idonei centri comunali di raccolta differenziata dei rifiuti
elettrotecnici ed elettronici. In alternativa alla gestione autonoma, è possibile consegnare gratuitamente l'ap-
parecchiatura che si desidera smaltire al distributore, al momento dell'acquisto di una nuova apparecchiatura
di tipo equivalente. Presso i distributori di prodotti elettronici con superficie di vendita di almeno 400 m
inoltre possibile consegnare gratuitamente, senza obbligo di acquisto, i prodotti elettronici da smaltire con
dimensioni inferiori a 25 cm. L'adeguata raccolta differenziata per l'avvio successivo dell'apparecchiatura
dismessa al riciclaggio, al trattamento e allo smaltimento ambientalmente compatibile contribuisce ad evitare
possibili effetti negativi sull'ambiente e sulla salute e favorisce il reimpiego e/o riciclo dei materiali di cui è
composta l'apparecchiatura.
xx484 01 2202
Home automation control module with four push buttons with 1
+ 1 Wrms stereo amplifier, 2 8 ohm speaker outputs, RGB LED
location in the dark with brightness control, to be completed with
interchangeable half-buttons: 1 or 2 module Eikon, 2 module Arké
or Plana.
This device, equipped with 1 + 1 Wrms stereo amplifier, enables playing the audio
data received on the Bus through the speakers connected to its outputs. The
device is also equipped with four independent push buttons that can also be
configured as rocker switches, RGB LED with configurable colour, for setting and
control functions in By-me home automation systems (light control, roller shutters,
audio functions, etc.).
FEATURES.
• Rated supply voltage: 29 V Bus
• Auxiliary power supply (optional, used to avoid current consumption from the
audio bus): 32 V d.c. SELV
• Terminals:
- 2 for the speaker system Bus
- 2 for a By-me bus output for connecting up to 3 By-me devices
- 2 for the auxiliary power supply at 32 V d.c. SELV
- 4 for the connection to the 2 audio speakers (8Ω, 1+1 W rms)
• Absorption on the speaker system Bus:
- 150 mA max. if powered via BUS
- 10 mA if powered via 32 V auxiliary power supply
Depending on the dimensions of the audio system it is possible to install the
auxiliary power supply 30492.x-20580-19580-14580 so as not to have to use
another power supply 01400 or 01401.
• 4 pushbuttons that can also be configured as 2 rocker switches
• 4 RGB LEDs with configurable colour
• 8Ω speaker output, 1+1 W rms
• Red LED and configuration button
• Jumpers to insert the audio line termination
• Section of the cable for connection to the speakers: 1 mm²
• Operating temperature: -5 ÷ +45 °C (indoor use)
• Degree of protection: IP20
• Installation: flush or surface mounting (with surface mounting box 09975...)
• The pushbutton and rocker switch functional blocks have a group depth of
1 (that is, they can belong to one group only).
CONFIGURATION WITH View Pro APP
For full details see the respective manuals which can be downloaded from
the website www.vimar.com.
INSTALLATION RULES.
Installation should be carried out by qualified staff in compliance with the current
regulations regarding the installation of electrical equipment in the country where
the products are installed.
IMPORTANT: If there is no additional branch from the audio bus terminal to
connect other audio devices (if the device is the first and last of an audio
branch), the bridge near the terminal (fig. 3 - line termination) must be closed;
otherwise it must be left open. Each end of the speaker system bus must
always be terminated.
REGULATORY COMPLIANCE.
EMC directive. RoHS directive.
Standards EN IEC 60669-2-1, EN IEC 63044, EN 50491, EN IEC 63000.
REACH (EU) Regulation no. 1907/2006 – Art.33. The product may contain traces
of lead.
WEEE - Information for users
If the crossed-out bin symbol appears on the equipment or packaging, this means the product must not
be included with other general waste at the end of its working life. The user must take the worn product
to a sorted waste center, or return it to the retailer when purchasing a new one. Products for disposal can
be consigned free of charge (without any new purchase obligation) to retailers with a sales area of at least
400 m , if they measure less than 25 cm. An efficient sorted waste collection for the environmentally friendly
2
2 è
disposal of the used device, or its subsequent recycling, helps avoid the potential negative effects on the
environment and people's health, and encourages the re-use and/or recycling of the construction materials.
