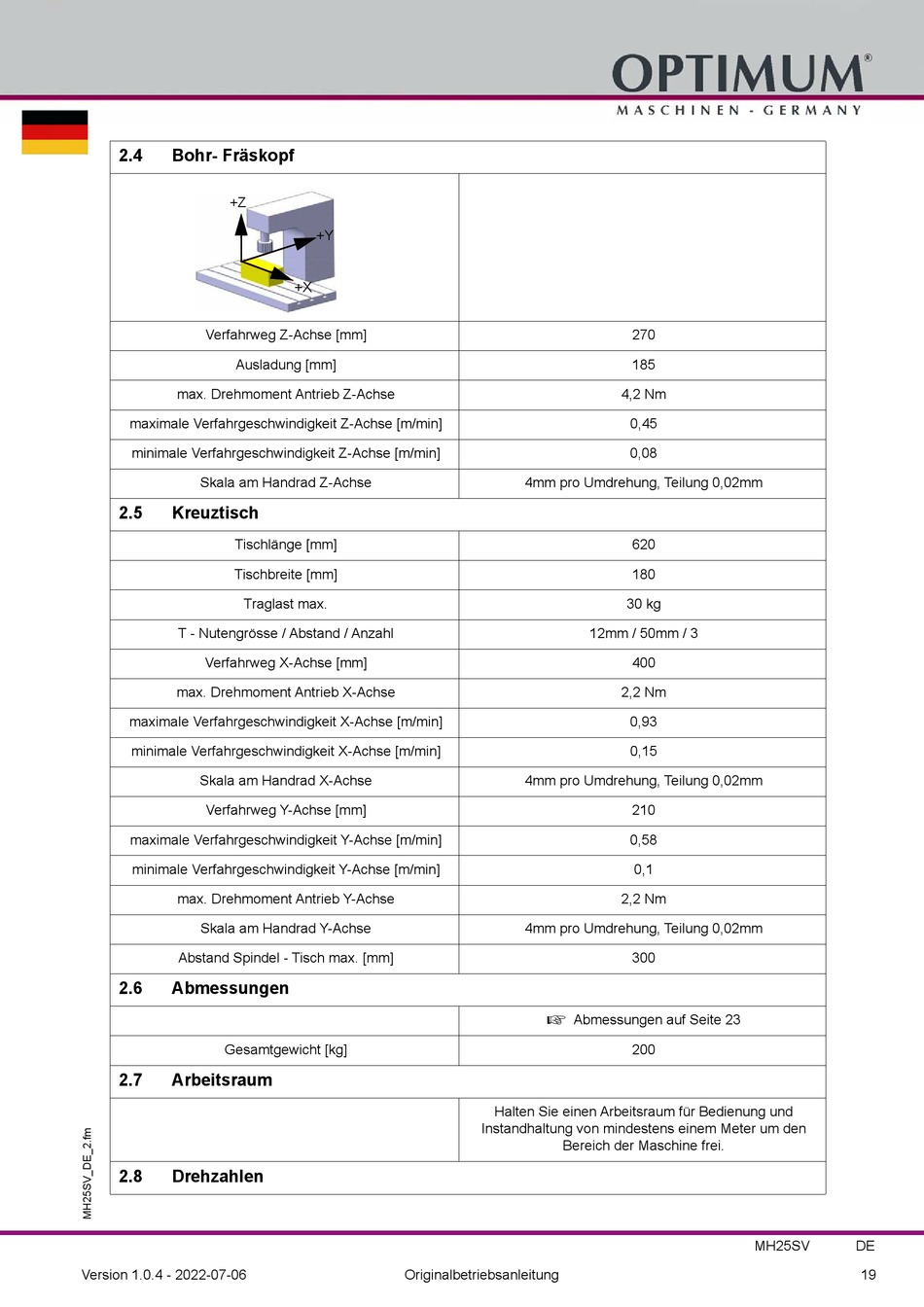

2.4 Bohr- Fräskopf
+Z
Verfahrweg Z-Achse [mm]
Ausladung [mm]
max. Drehmoment Antrieb Z-Achse
maximale Verfahrgeschwindigkeit Z-Achse [m/min]
minimale Verfahrgeschwindigkeit Z-Achse [m/min]
Skala am Handrad Z-Achse
2.5

Kreuztisch

Tischlänge [mm]
Tischbreite [mm]
Traglast max.
T - Nutengrösse / Abstand / Anzahl
Verfahrweg X-Achse [mm]
max. Drehmoment Antrieb X-Achse
maximale Verfahrgeschwindigkeit X-Achse [m/min]
minimale Verfahrgeschwindigkeit X-Achse [m/min]
Skala am Handrad X-Achse
Verfahrweg Y-Achse [mm]
maximale Verfahrgeschwindigkeit Y-Achse [m/min]
minimale Verfahrgeschwindigkeit Y-Achse [m/min]
max. Drehmoment Antrieb Y-Achse
Skala am Handrad Y-Achse
Abstand Spindel - Tisch max. [mm]
2.6

Abmessungen

Gesamtgewicht [kg]
2.7

Arbeitsraum

2.8

Drehzahlen

Version 1.0.4 - 2022-07-06
+Y
+X
Originalbetriebsanleitung
270
185
4,2 Nm
0,45
0,08
4mm pro Umdrehung, Teilung 0,02mm
620
180
30 kg
12mm / 50mm / 3
400
2,2 Nm
0,93
0,15
4mm pro Umdrehung, Teilung 0,02mm
210
0,58
0,1
2,2 Nm
4mm pro Umdrehung, Teilung 0,02mm
300

Abmessungen auf Seite 23
200
Halten Sie einen Arbeitsraum für Bedienung und
Instandhaltung von mindestens einem Meter um den
Bereich der Maschine frei.
