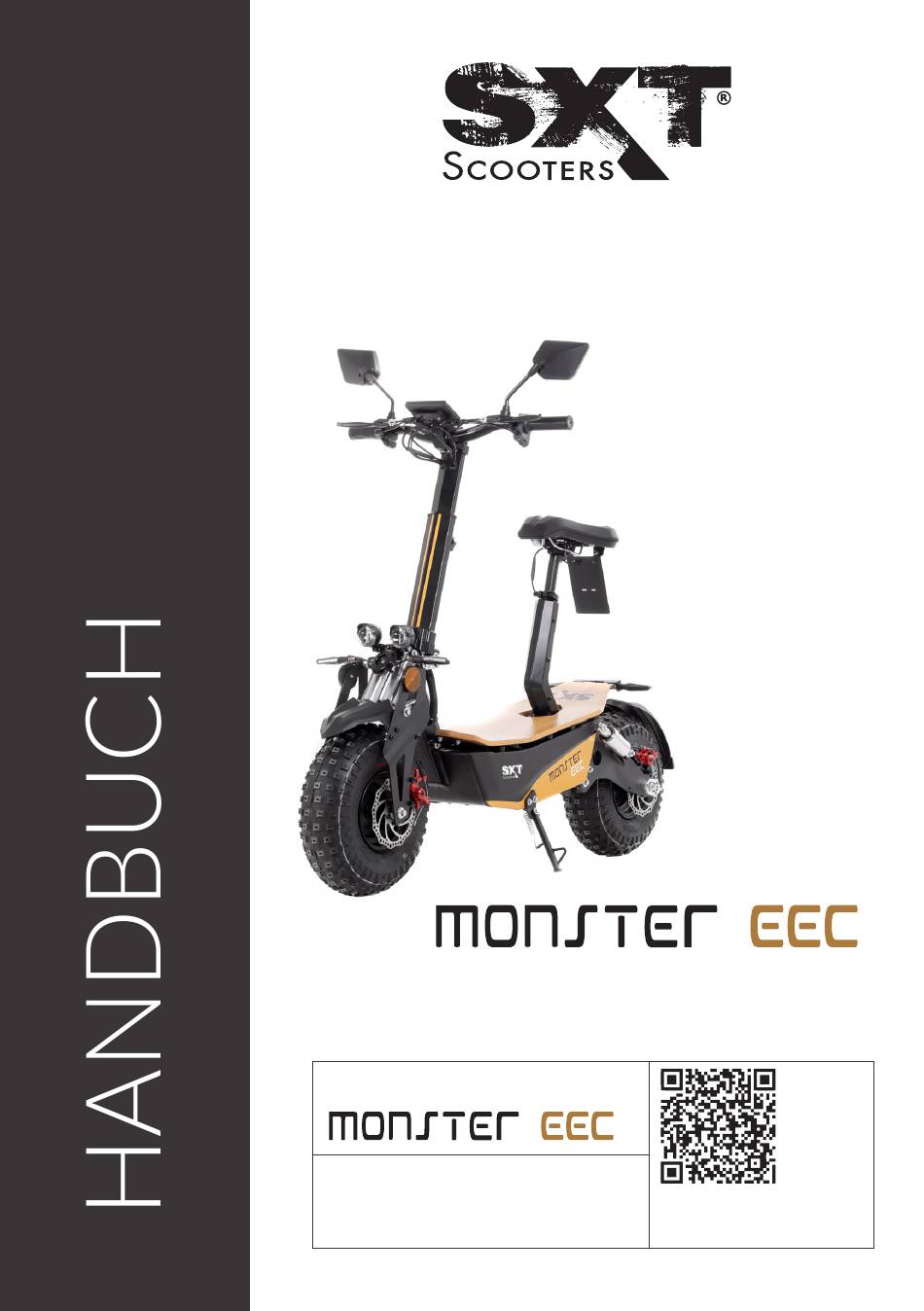

- Seite 1 Fahrzeug Handbuch - Version Download SXT_MAMNSTREEC_V1.3 Aktuelles Handbuch...
-
Seite 2: Inhaltsverzeichnis
INHALTSVERZEICHNIS Seite Lieferumfang Technische Daten Wichtige Informationen Vor Fahhrtantritt Seriennummer Fahrzeugteile Bedienelemente Display Montage Fahrvorbereitung Akku laden Wartung, Pflege Fehlerbehebung Recycling Batterie Gewährleistung | 2 | HANDBUCH... -
Seite 3: Lieferumfang
LIEFERUMFANG Elektroscooter Sattel und Sattelstange Aussenspiegel Blinkerhalterung Sicherungen Schutzbleche Fahrzeug Handbuch - Version Download SXT_MAMNSTREEC_V1.3 Aktuelles Handbuch Ladegerät Werkzeugset Handbuch COC Papier | 3 | HANDBUCH... -
Seite 5: Technische Daten
TECHNISCHE DATEN Max. Geschwindigkeit: 45 km/h Antriebsart: Kette Max. Zuladung: 134 kg Länge, Breite, Höhe: 135 cm x 64 cm x 99 cm Länge, Breite, Höhe (gefaltet): 135 cm x 35 cm x 57 cm Betriebsspannung: 48 Volt Akku zum Laden entnehmbar: ja Bedienung: Drehgasgriff Federung: Stoßdämpfer vorne und hinten Bremssystem: mech. -
Seite 6: Wichtige Informationen
Dieses Handbuch wurde verfasst, um Ihnen als Käufer zu helfen, schnell und einfach zu verstehen wie der SXT Monster EEC genau & sicher zu handhaben und pflegen ist. Es ist wichtig, dass Sie alle Punkte und Features Ihres neuen SXT Monster EEC verste- hen, damit Sie das fahren mit Ihrem neuen Elektroscooter von der ersten Minute an genießen können. - Seite 7 WICHTIGE INFORMATIONEN 1. Der Monster EEC darf erst ab 16 Jahren mit einem Führerschein der Klasse A1, AM gefahren werden - Fahrzeug niemals mit 2 Personen gleichzeitig verwenden. 2. Prüfen Sie das Fahrzeug stets vor Fahrtantritt. Regelmäßige Wartung und Pflege minimieren das Risiko von Schäden, Unfällen und evtl.
-
Seite 8: Vor Fahhrtantritt
Händler oder den technischen Support! Prüfen Sie die Bremsen und alle mecha- nischen Funktionen vor jedem Fahrtantritt. 1. Lernen Sie den SXT Monster EEC kennen - bevor Sie diesen fahren. Machen Sie sich mit dessen Fahrverhalten vertraut. Fahren Sie keine engen Kurven, fahren Sie langsam und beachten Sie Ihren Bremsweg. -
Seite 9: Seriennummer
Notieren Sie sich die Fahrzeug-Identifizierungsnummer Ihres E-Scooters. Bewahren Sie diese an einem sicheren Ort auf. Jeder SXT Monster EEC besitzt eine individuelle Nummer. Mit dieser kann Ihr Fahrzeug z.B. im Falle eines Diebstahles eindeutig identifiziert werden. So finden Sie die Rahmennummer: Die Nummer befindet sich über dem Vorderreifen auf der linken Seite. -
Seite 10: Fahrzeugteile
FAHRZEUGTEILE Aussenspiegel Bremse Display Lenkradschloss Lenkstangen Schnellverschluss Vorderlicht Klemme Stossdämpfer Trittbrett Ladebuchse Achtung: Das Fahrzeug Scheibenbremsen lässt sich nicht starten, solange der Seitenständer ausgeklappt ist! | 10 | HANDBUCH... - Seite 11 FAHRZEUGTEILE Rücklicht Kennzeichenhalter Sitz Schnellverschluss Klemme Blinker Akku (innenliegend) Stossdämpfer Scheibenbremsen | 11 | HANDBUCH...
-
Seite 12: Bedienelemente
BEDIENELEMENTE Ein/Aus Schalter LED Laufrichtungsblinker Hupe voller Akku full halbvoller Akku half leerer Akku empty Startschalter Ein/Aus Schalter Zündschlüssel | 12 | HANDBUCH... -
Seite 13: Display
DISPLAY Bordspannung oder Links Fernlicht Rechts Abbiegelicht Betriebsbereit Temperaturanzeige Anzeige Abbiegelicht km/h Geschwindigkeitsanzeige Ladezustand Trip Zeit Trip gefahrene Kilometer Beim drehen des Zündschlüssels werden die gefahrenen Gesamtkilometer angezeigt, danach schaltet die Anzeige auf Trip um. | 13 | HANDBUCH... -
Seite 14: Montage
MONTAGE 1. Fahrzeug SXT Monster EEC 2. Schutzblech vorne + 4 Schrauben und Mutterklemmen 3. Schutzblech hinten + 2 Schrauben 4. Reflektor hinten 5. Werkzeug 6. Sattel 7. Sattelstange 8. Blinkerhalterung hinten 9. Rückspiegel 10. Sicherungen 11. Schnellspanner für Sattelstange 12. - Seite 15 MONTAGE 1. Klappen Sie als erstes die Lenkerstange nach oben und arretieren Sie diese Abb. 1. Abb. 1 2. Montieren Sie nun die Lenkerstange. Als erstes entfernen Sie dazu die 4 Schrauben Abb. 2 und die Abdeckung. Im nächsten Schritt legen Sie die Lenkerstange in die dafür vorgesehen Öffnung und befestigen diese mit der davor abgenommene Abdeckung Abb.
- Seite 16 MONTAGE 3. Um das LCD Display zu montieren, entfernen Sie dafür die beiden Schrauben Abb. 4 unter der Lenkerstange. Danach schrauben Sie das LCD Display mit den beiden Schrauben Abb. 5 wieder an. Abb. 4 Abb. 5 4. Im nächsten Schritt montieren Sie die beiden vorderen Blinker Abb. 6. Dann klappen Sie die LED Lampen Abb.
- Seite 17 MONTAGE 5. Befestigen Sie die Mutterklemmen Abb. 8 am vorderen Schutzblech und schrauben Sie dieses wie auf dem Bild Abb. 9 zu sehen an den Fahrzeugrahmen. Abb. 8 Abb. 9 6. Das hintere Schutzblech lässt sich einfach mit 2 Schrauben Abb. 10 am Fahr- zeugrahmen befestigen, danach schrauben Sie noch den Reflektor an das hintere Schutzblech Abb.
- Seite 18 MONTAGE 7. Unter dem Trittbrett finden Sie die hinteren Blinker Abb. 12. Entfernen Sie die 3 Schrauben Abb. 13 um die Sitzhalterung zu installieren. Danach schrauben Sie dieses mit der Blinkerhalterung Abb. 14 an. Verbinden Sie nun die erste Steckverbindung für das Rücklicht miteinander Abb. 15. Achtung: Bevor Sie die Sitzhalterung montieren, setzen Sie zuerst den Akku ein.
- Seite 19 MONTAGE 8. Stecken Sie nun den Klemmverschluss Abb. 16 für den Sitz auf die Sitzhalterung und schieben dann den Sitz in die dafür vorgesehe Öffnung Abb. 17. Verbinden sie nun die zweite Steckverbindung für die Rückleuchte Abb. 18. Abb. 16 Abb.
- Seite 20 MONTAGE 9. Montieren Sie nund die beiden hinteren Blinker. Abb. 19 Bitte beachten Sie das die Blinker richtig montiert sind (rechts und links), setzen Sie dafür das Fahrzeug unter Strom und betätigen Sie den Richtungsanzeiger. Abb. 19 Richtungsanzeiger Achtung: Das Fahrzeug lässt sich nicht starten, solange der Seitenständer ausgeklappt ist! 10.
- Seite 21 MONTAGE Beim Einlegen des Lithium-Akkus darauf achten, dass die Kabel nicht darunter liegen. Der Akku kann mit den beiden Klettbandagen festgezogen werden. 11. Schrauben Sie nun die Rückspiegel an den Lenker. 12. Als letztes entfernen Sie die Schutzfolie von den Aufklebern. | 21 | HANDBUCH...
-
Seite 22: Fahrvorbereitung
FAHRVORBEREITUNG Reifendruck: Bitte überprüfen Sie den Reifendruck mindestens einmal im Monat. ( Im Gelände empfehlen wir weniger Luftdruck). Kettenspanner: Wenn sich die Kette lockert, verwenden Sie die Werkzeuge, um den Kettenspanner einzustellen. | 22 | HANDBUCH... - Seite 23 FAHRVORBEREITUNG Höheneinstellung des Lenkers: Drehen Sie die Schraube wie unten abgebildet, um die Höhe des Lenkers einzustellen, nicht mehr als 3 Umdrehungen aufschrauben, da sonst die Kontermutter gelöst wird und sich unter Umständen im Lenkrohr absenkt. Bremsen: Überprüfen Sie Ihre Bremsen regelmässig, wenn die Schrauben gelöst sind, ziehen Sie diese bitte fest.
-
Seite 24: Akku Laden
AKKU LADEN Laden Sie den Scooter vor dem ersten Gebrauch vollständig auf. Sobald das Ladegerät grün leuchtet, ist der Ladevorgeng abgeschlossen. Nach dem Ladevorgang entfernen Sie das Ladegerät. VORSICHT UM BESCHÄDIGUNGEN DER BATTERIE ZU VERMEIDEN, NUR DAS LADEGERÄT, DAS DER HÄNDLER LIEFERT, BENUTZEN! Laden Sie Ihren Scooter nach jedem Gebrauch auf. - Seite 25 AKKU LADEN Ladeanweisungen 1. Verbinden Sie als erstes das Ladegerät mit einer herkömlichen Steckdose, danach erst verbinen Sie das Ladekabekl mit Ihrem SXT Scooter. 2. Der Sicherheitsschutz für den Ladeanschluss sollte nachdem der Roller geladen wurde wieder angebracht werden. 3. Der Roller sollte während des Ladevorgangs nicht in Reichweite von Kindern aufbe- wahrt werden.
- Seite 26 AKKU LADEN Ladehinweise Lithiumakkus: Lithiumakkus sollten niemals tiefentladen werden, dies beschädigt die Lithiumzellen irreparabel. Alle Lithiumakkus sollten (falls möglich) stets bei mittlerer Ladung gela- gert werden. Wird ein Akku über längere Zeit nicht benötigt, bitte diesen nicht vorher voll aufladen – dies versetzt die Lithiumzellen in unnötigen „Stress“ was langfristig zu einer verkürzten Lebensdauer führen kann.
- Seite 27 AKKU LADEN Ladehinweise für Blei - Säure - Akkus (Bleiakku): Bleiakkus sollten niemals tiefentladen werden, sondern stets unter möglichst hoher Spannung betrieben werden. Durch völliges “Leerfahren” oder durch lange Lage- rung ohne Aufladen (wie z.B. über den Winter) tiefentladene Bleiakkus, lässt diese sulfatieren und beschädigt die Zellen.
-
Seite 28: Wartung Und Plege
Vorsicht einige Bremsvorgänge durch. Das Wasser auf den Bremsflächen reduziert die Bremsleistung kurzfristig. Bitte halten Sie Ihr SXT Monster EEC von Sonne und Regen fern. Überprüfen Sie regelmäßig die Schrauben und Kleinteile an Ihrem Scooter. Verwen- den Sie kein Alkohol, Benzin, Aceton oder andere chemische Lösungsmittel, um den Roller zu reinigen, da er sonst korrodieren könnte. - Seite 29 WARTUNG UND PLEGE Wartungsteile Wartungszweck Bremse Überprüfen Sie die Bremsfunktion, um Unfälle durch Bremsen zu vermeiden, um Funktionsstörungen zu vermeiden. Reifen Überprüfen Sie den Zustand und den Druck der Reifen, wenn die Reifen platt sind ist der Stromverbrauch höher. Reifenfelge Überprüfen Sie die Felgen, reinigen Sie die Verschmutzung, wenn er feststeckt.
-
Seite 30: Fehlerbehebung
FEHLERBEHEBUNG Fehler Ursache Keine Kraftunterstützung beim Nicht eingeschaltet. Fahren des Scooters. Reichweite zu niedrig. 1. Die Batterie ist nicht vollständig geladen. 2. Die Reifen haben zu wenig Luft. 3. Häufiges Bremsen / Starts / Überlastungsfahrten. 4. Die Batterie ist zu alt oder hat die maximalen Ladezyklen erreicht. - Seite 31 FEHLERBEHEBUNG Lösung 1. Überprüfen Sie, ob die Batterie richtig angeschlossen ist. 2. Überprüfen Sie, ob die Batterie geladen werden muss. 1. Überprüfen Sie, ob das Ladegerät funktioniert. 2. Überprüfen Sie den Reifendruck. 3. Fahren Sie richtig. 4. Tauschen Sie die Batterie aus. 5.
-
Seite 32: Recycling Batterie
RECYCLING DER BATTERIE Bei ordnungsgemäßer Wartung und Verwendung (gemäß den Richtlinien für das La- den und Lagern) hat die Batterie eine normale Lebensdauer von zwei bis drei Jahren. Wenn die Batterie nicht aufgeladen wurde oder aufgeladen werden kann, sollte sie vom Scooter entfernt und bei einer Recyclinganlage entsorgt werden. -
Seite 33: Gewährleistung
GEWÄHRLEISTUNG Wir bedanken uns, dass Sie sich für einen unserer SXT Monster EEC entschieden haben. Sie verfügen bei Ihrem Scooter ab Kaufdatum über eine Gewährleistung von 24 Monaten. Bitte beachten Sie, dass keine Gewährleistung vorliegt, wenn: 1. Wenn der Zeitraum der Gewährleistung abgelaufen ist. - Seite 34 Um Schwerwiegende Verletzungen zu vermeiden, muss die Reparatur am Akku auss- chliesslich von geschultem Fachpersonal durchgeführt werden. Bitte wenden Sie sich ggfls. an Ihren Händler oder an unseren Technischen Support. Alle Ersatzteile und Zubehör finden Sie auf www.sxt-scooters.de KONTAKT TECHNISCHER KUNDENDIENST POL-Planet GmbH & Co. KG.
