Montage
Gefahr! Die Dunstabzugshaube darf nur durch autorisiertes
Fachpersonal montiert und elektrisch angeschlossen werden.
Beachten Sie die Sicherheitshinweise auf Seite 5!
Achtung! Wenn die Haube montiert ist, muß der Abstand
zwischen der Haubenunterkante und dem Herd mindestens
650 mm betragen.
Die Dunstabzugshaube EDIP 649.0 ist für den Einbau in einen Oberschrank
vorgesehen. Beachten Sie bitte folgende Hinweise:
Der Oberschrank wird für den Einbau der Haube von der Wand abgenom-
–
men.
Die Schranktür kann an beiden Seiten angeschlagen werden.
–
Der vordere Raum des Schranks kann mit Einlegeböden bestückt werden.
–
Wenn die Zwischenwand der Oberschranks herausgenommen werden
–
kann, ist eine nachträgliche Höhen- und Tiefenausrichtung der Haube
möglich.
Der Abluftanschluß hat einen Durchmesser von 125 mm.
–
An der Front muß eine Blendleiste angebracht werden. Sie können eine
–
Möbelblende oder alternativ eine Aluminiumleiste anbringen. Die Alumini-
umleiste ist als Zub. 611 bei Ihrem KÜPPERSBUSCH Händler erhältlich.
Elektrischer Anschluß
Die Haube wird mit einem Schuko-Stecker elektrisch angeschlossen.
Gefahr! Bei allen Montage- und Wartungsarbeiten muß die
Haube vom Stromnetz getrennt werden. Wenn der Netzstecker
nach der Montage nicht mehr erreichbar ist, müssen Sie die
zuständige Haushaltssicherung ausschalten.
Lieferumfang
Dunstabzugshaube
–
Befestigungsmaterial für den Einbau in einen Oberschrank
–
Vorbereitungen für die Montage
Vor Beginn der Montage sollten Sie die Metallfettfilter herausnehmen, damit
die darunterliegenden Schraubenlöcher zugänglich sind. Die Metallfettfilter
werden bei eingefahrenem Teleskopauszug herausgenommen.
Die Verriegelungen rechts und links durch Drücken in Richtung Gerätemit-
–
te entriegeln und die Filter herausnehmen.
Verriegelungen

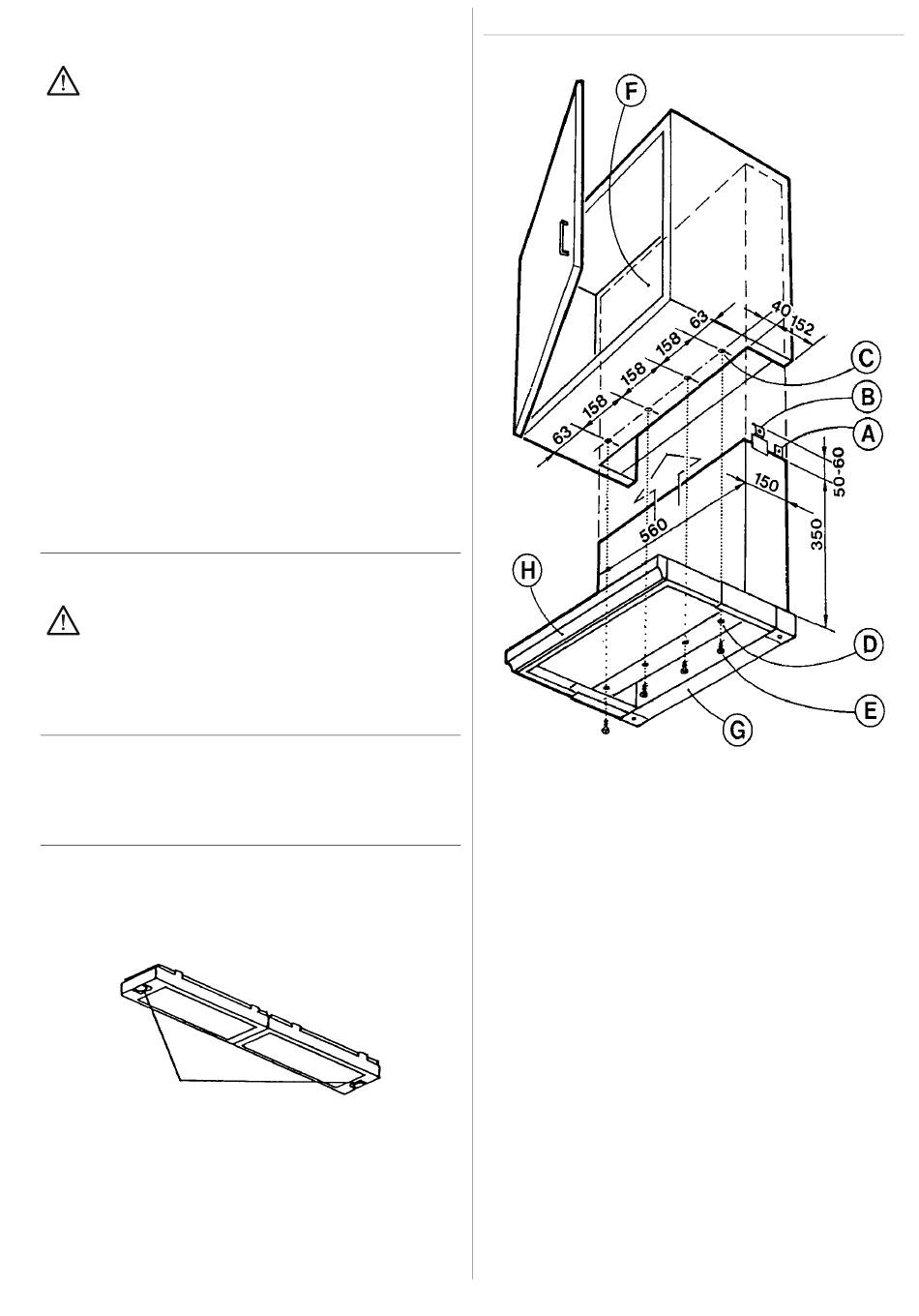

Maße für die Montage
Bauteile
A Befestigungswinkel.
B Justiervorrichtung für exakte Höhen- und Tiefenverstellung.
C Vorgebohrte Löcher mit Ansenkung im Unterboden des Oberschrankes.
D Senklöcher im Haubenteil.
E Schrauben.
F Zwischenwand. Zugang zu den Justiervorrichtungen für Oberschrank und
Haube ist nur möglich, wenn die Zwischenwand herausnehmbar ist.
G Lampenabdeckung. Muß zur Befestigung der Distanzleiste gelöst werden.
H Haubenpaneel (herausgezogen).
8
EDIP 649.0
