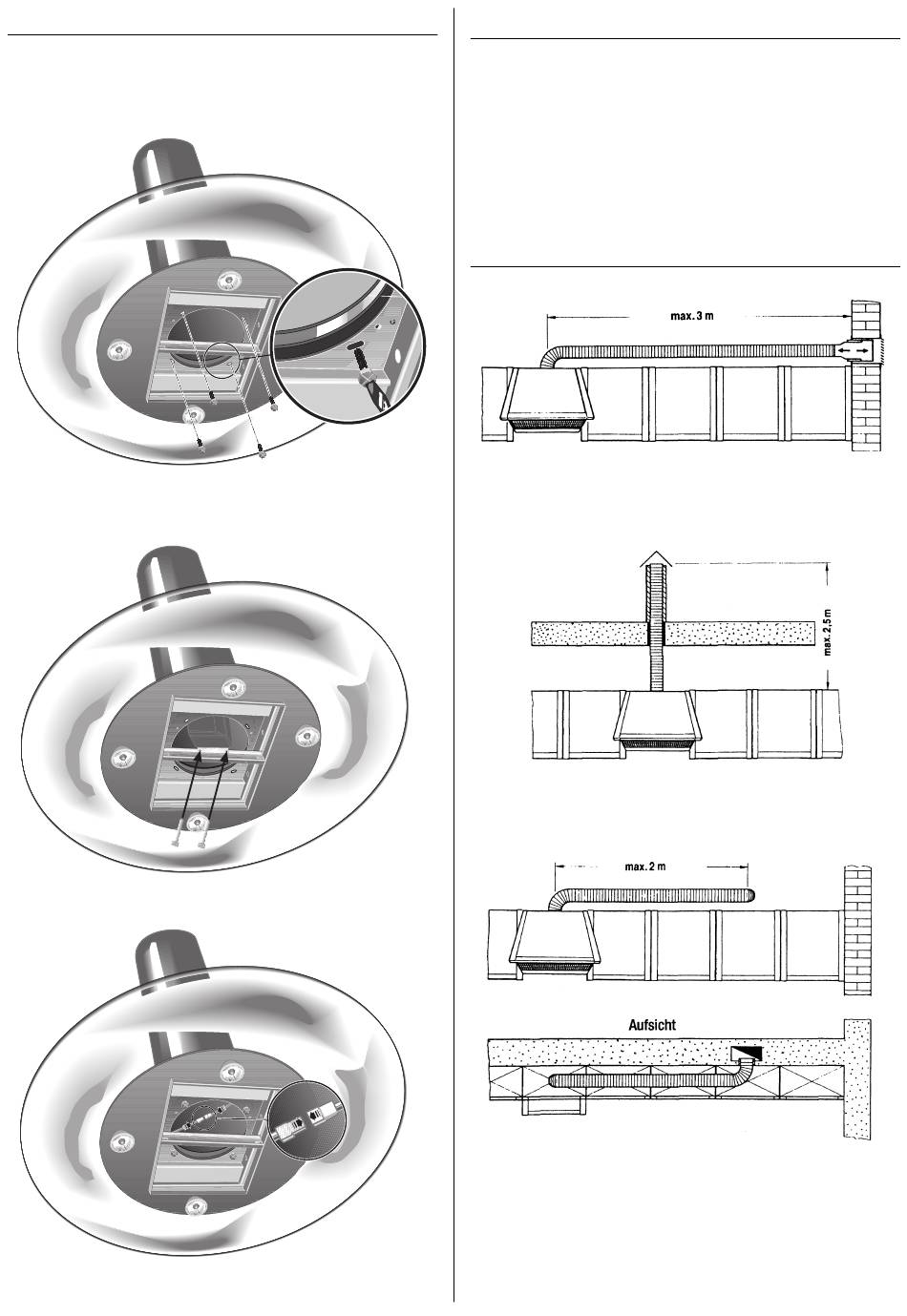

Montage des Haubenkörpers
- Metallgitter vom unteren Teil des Haubenkörpers entfernen (siehe
Abschnitt "Reinigung und Pflege").
- Haubenkörper am Gerüst mit den 4 mitgelieferten M6 Schrauben
befestigen.
Elektroanschlußbox mittels zwei mitgelieferten Schrauben an die
Haube befestigen.
- Beleuchtungskabel mit den Kabeln der Elektroanschlußbox
verbinden.
- Metallgitter im unteren Teil der Haube wieder einsetzen.
Elektrischer Anschluß
Die Dunstabzugshaube hat ein fest montiertes Kabel mit Schutz-
kontaktstecker zum Anschluß an eine Steckdose mit 230 Volt
Wechselstrom.
Der Netzstecker muß auch nach erfolgter Montage erreichbar sein.
Bei Reinigungs- und Wartungsarbeiten muß das Gerät spannungslos
gemacht werden. Stecker aus der Steckdose ziehen oder Haupt-
schalter abschalten. Der Gesamtanschlußwert steht auf dem
Typenschild.
Abluftführung
(Abbildungen zeigen modellhaft eine andere Dunstabzugshaube)
Abluftführung durch das Mauerwerk
Hierzu wird in der Mauer ein Teleskop-Mauerkasten eingebaut, der
sich auf verschiedene Mauerstärken einstellen läßt. Das Abluftrohr
sollte eine leichte Neigung nach außen haben, damit das Kondens-
wasser ablaufen kann.
Abluftführung durch Küchendecke und Dach
Diese Abluftführung empfiehlt sich nur, wenn die Steigungshöhe des
Abluftrohres 2,5 m nicht überschreitet. Ferner muß das Rohr
wärmeisoliert sein, oder es muß ein Wasserknie installiert werden.
Abluftführung in einen bestehenden
Die Abluft darf nur dann in einen bestehenden Abluftschacht eingeleitet
werden,
wenn
dieser
feuerungstechnisch belegt ist.
12
Abluftschacht
feuchtigkeitsisoliert
und
nicht
