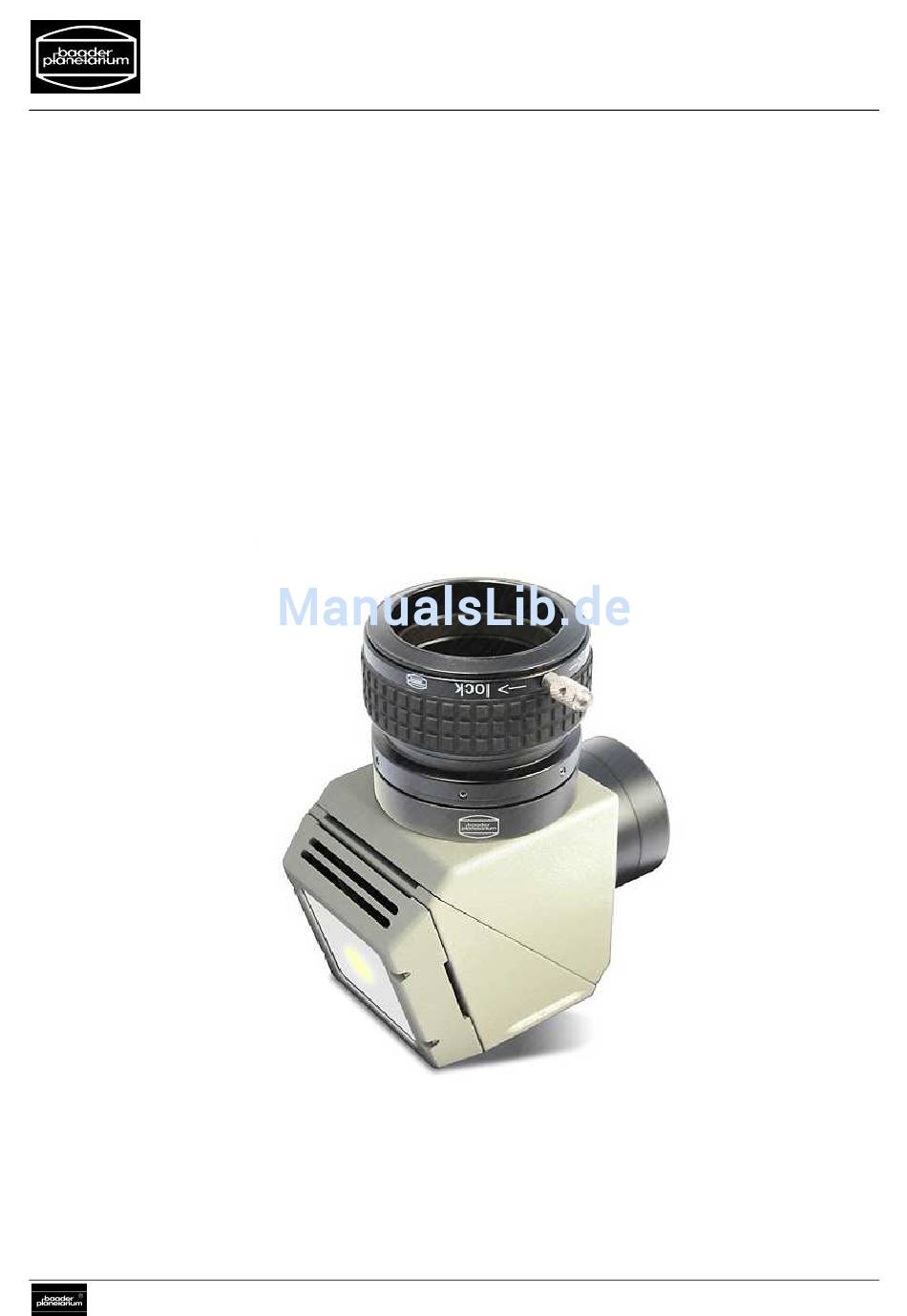

- Seite 1 Anleitung Baader CCS-Herschel-Prisma Bedienungsanleitung und Tipps + Tricks Cool Ceramic Safety (CCS) Herschel–Sonnenprisma © 2014 Baader Planetarium GmbH - 1 - Copyright Baader Planetarium GmbH, all rights reserved...
-
Seite 2: Inhaltsverzeichnis
4.8. Maxbright Binokular am CCS-Herschel-Prisma ................. 14 4.9. Einsatz eines 1,25“-Adapters ......................15 4.10. Das FFC Fluorit-Projektions-Linsensystem am CCS-Herschel-Prisma ..........15 Das CCS-Herschel-Prisma für Fortgeschrittene ................16 Web-Links ............................17 - 2 - Copyright Baader Planetarium GmbH, all rights reserved... -
Seite 3: Sicherheitshinweise (Wichtig, Bitte Zu Ihrer Eigenen Sicherheit Unbedingt Lesen)
#2458332) dass sich wirklich das richtige Filter für die visuelle Beobachtung im Strahlengang befindet. 3. Spiegelteleskope eignen sich nicht für die Sonnenbeobachtung mit einem Herschel-Prisma. Generell darf jedes Herschel-Prisma nur an Refraktoren und nur ohne Filterung vor dem Prisma selbst eingesetzt werden. - 3 - Copyright Baader Planetarium GmbH, all rights reserved... -
Seite 4: Lieferumfang, Technische Daten Und Wichtigste Optionale Adapter
#2458391 2“ BAADER Solar Continuum Filter und zusätzlich je ein 2“ Neutralgraufilter der Dichten 0.6 (#2458321), 0.9 (#2458322) und 1.8 (#2458331). Das BAADER Solar Continuum- und das Graufilter Dichte 3 sind im Lieferzustand im Prismengehäuse vormontiert. - 4 - Copyright Baader Planetarium GmbH, all rights reserved... -
Seite 5: Der Strahlengang Im Ccs-Herschel-Prisma - Allgemeine Beschreibung
Beobachtung in Okularprojektion entfernt werden Umkehrring um besonders kurze Belichtungszeiten zu erreichen. Zur Monta- 2“ auf M48 ClickLock ge eines neuen (anderen) Filters gehen Sie in umgekehrter Rei- Okularklemme henfolge vor. - 5 - Copyright Baader Planetarium GmbH, all rights reserved... -
Seite 6: Der 2 Zoll Umkehrring
Solar Continuum Filter ggf. verzichten und die Sonne in reinweißem Licht mit dem gleichen Kontrast beobach- ten wie es mit geringerwertigen achromatischen Optiken nur mittels des Solar Continuum Filters gelingt. - 6 - Copyright Baader Planetarium GmbH, all rights reserved... -
Seite 7: Beobachtungstechnik
Zum Rand hin fällt der Blick dagegen nur auf we- niger heiße und deswegen auch weniger helle Schichten. Wären Sonnen fes- te Körper so wäre keine Randverdunkelung zu beobachten. - 7 - Copyright Baader Planetarium GmbH, all rights reserved... -
Seite 8: Tipps Für Die Visuelle Beobachtung
Durch einfaches Drehen des Okulars in der Steckhülse kann man für alle Be- obachtungsbedingungen (Sommer, Winter, klarer Himmel, leicht bewölkter #2408343 1¼“ Single Polarisationsfilter Himmel) die Bildhelligkeit stufenlos einstellen. Polarisationsfilter (2“ und 1¼“) finden Sie auf unserer Website unter http//www.baader-planetarium.de/sektion/s38/s38.htm - 8 - Copyright Baader Planetarium GmbH, all rights reserved... -
Seite 9: Die Fotografische Beobachtung
Zoomobjektivs der Aufnahmekamera. Auch diese Aufnahmetechnik mit ausgewählten digitalen Sucherbildkameras ist mit BAADER Zubehör realisier- bar, siehe dazu auch unter: http://www.baader-planetarium.de/sektion/s15/s15.htm Auf folgender Webseite finden Sie Informationen zu afokalen Aufnahmetechnik: http://www.baader-planetarium.de/sektion/s15/kundenreferenz/afokales_projektiv/infoseite-projektiv.htm - 9 - Copyright Baader Planetarium GmbH, all rights reserved... -
Seite 10: Tipps Für Die Fotografische Beobachtung
Planetenfotografie gern eingesetzt wird und auch dort Seeingeffekte deutlich mindert. Um ein IR- Passfilter sinnvoll einzusetzen, muss das Solar Continuum Filter aus dem Strahlengang entfernt werden. Das Filter ist nur fotografisch einsetzbar, näheres dazu unter: http://www.baader-planetarium.de/sektion/s43a/s43a.htm - 10 - Copyright Baader Planetarium GmbH, all rights reserved... -
Seite 11: Das Ccs-Herschel-Prisma In Kombination Mit Dem Baader Astro T2 System
Das Herschel-Prisma in Kombination mit dem Baader Astro T2 System 4.5. Alle Kombinationsmöglichkeiten des Herschel Prismas zusammen mit dem Astro T2 System. Die Systemdarstel- lung steht unter: http://www.baader-planetarium.de/sektion/s37/download/herschel_t2.pdf hoch aufgelöst zur Ver- fügung - 11 - Copyright Baader Planetarium GmbH, all rights reserved... -
Seite 12: Fotografische Und Visuelle Verkürzung Der Optischen / Mechanischen Baulänge
Abb.06 Das Filterpaket von maximal 2“ Umkehrring abgeschraubt. Nr.27 wird an die 2“ Filter 2 St. 2“ Filtern wird mit dem Ring angeschraubt Nr.27 wieder in das Prismengehäu- gehäuse eingeschraubt - 12 - Copyright Baader Planetarium GmbH, all rights reserved... -
Seite 13: Mark V Großfeldbinokular Am Safety-Cool-Ceramic Herschel-Prisma
Folgende Werte können zugrunde gelegt werden: Herschelprisma mit + 1.25 + 1.7 + 2,6 Teil # 27 und Glaswegkorrektor Glaswegkorrektor Glaswegkorrektor Großfeldbinokular 210mm Backfocus 190mm Backfocus 175m Backfocus 125mm Backfocus - 13 - Copyright Baader Planetarium GmbH, all rights reserved... -
Seite 14: Maxbright Binokular Am Ccs-Herschel-Prisma
Abb.15 Der drehbare T-2 Innengewindering am Maxbright-Binokular wird direkt auf das feststehende T-2 Gewinde vom Anschluss-Stück Nr.27 aufge- schraubt. Dazwischen lassen sich alle Baader Glaswegkorrektoren (GK) im Strahlengang zentrisch klemmen. Abb.15 - 14 - Copyright Baader Planetarium GmbH, all rights reserved... -
Seite 15: Einsatz Eines 1,25"-Adapters
Bei allen Arten der Sonnenprojektions-Fotografie wird die Versuchung groß, einfach alle Dämpfungsfilter aus dem CCS Herschel-Prisma zu entfernen, weil man mit Hilfe der resulierenden, extrem kurzen Belichtungszeiten um 3 ms die Turbulenzen in der Erdatmosphäre regelrecht „einfrieren“ kann. - 15 - Copyright Baader Planetarium GmbH, all rights reserved... -
Seite 16: Das Ccs-Herschel-Prisma Für Fortgeschrittene
# 2456321 (# 6&7) OptionaleT-2 Verlängerungen 7,5mm # 1508155 (#25C) 15mm # 1508154 (#25A) 40mm # 1508153 (#25B) FFC Projektiv # 2458200 2“ / T-2 Adapter # 1508035 (#27) Abb.16 - 16 - Copyright Baader Planetarium GmbH, all rights reserved... -
Seite 17: Ihr Baader Team
Bilder in diesem Spektralbereich gewinnen lassen. Und nun wünschen wir Ihnen viel Spaß bei Beobachtungen mit dem Safety Herschel- Prisma. Ihr BAADER Team - 17 - Copyright Baader Planetarium GmbH, all rights reserved... -
Seite 18: Weblinks
Zwecke Dritter übernommen werden. Jegliche Vervielfältigung oder Kopie dieses Dokumentes oder Teilen davon und jegliche Veröffentlichung in Printmedien oder in elektronischer Form – auch die Veröffentlichung dieses Dokuments im Internet zur Information Dritter – ist untersagt. Eine Zuwiderhandlung wird strafrechtlich verfolgt. © 2014 by Dipl-Ing. W.Paech und Baader Planetarium GmbH, Mammendorf - 18 - G:\Anl\Baa\Sonne\Herschel\D_CCD-Herschelprisma-Anl-0214.doc...
