ABB ADS420 Betriebsanleitung Seite 9

9 Wird 1-Punkt-Kal . angezeigt, fahren Sie mit Schritt 12 fort.
Wird 1-Punkt-Kal . nicht angezeigt, drücken Sie die Taste
(unterhalb der Eingabeaufforderung Bearbeiten).

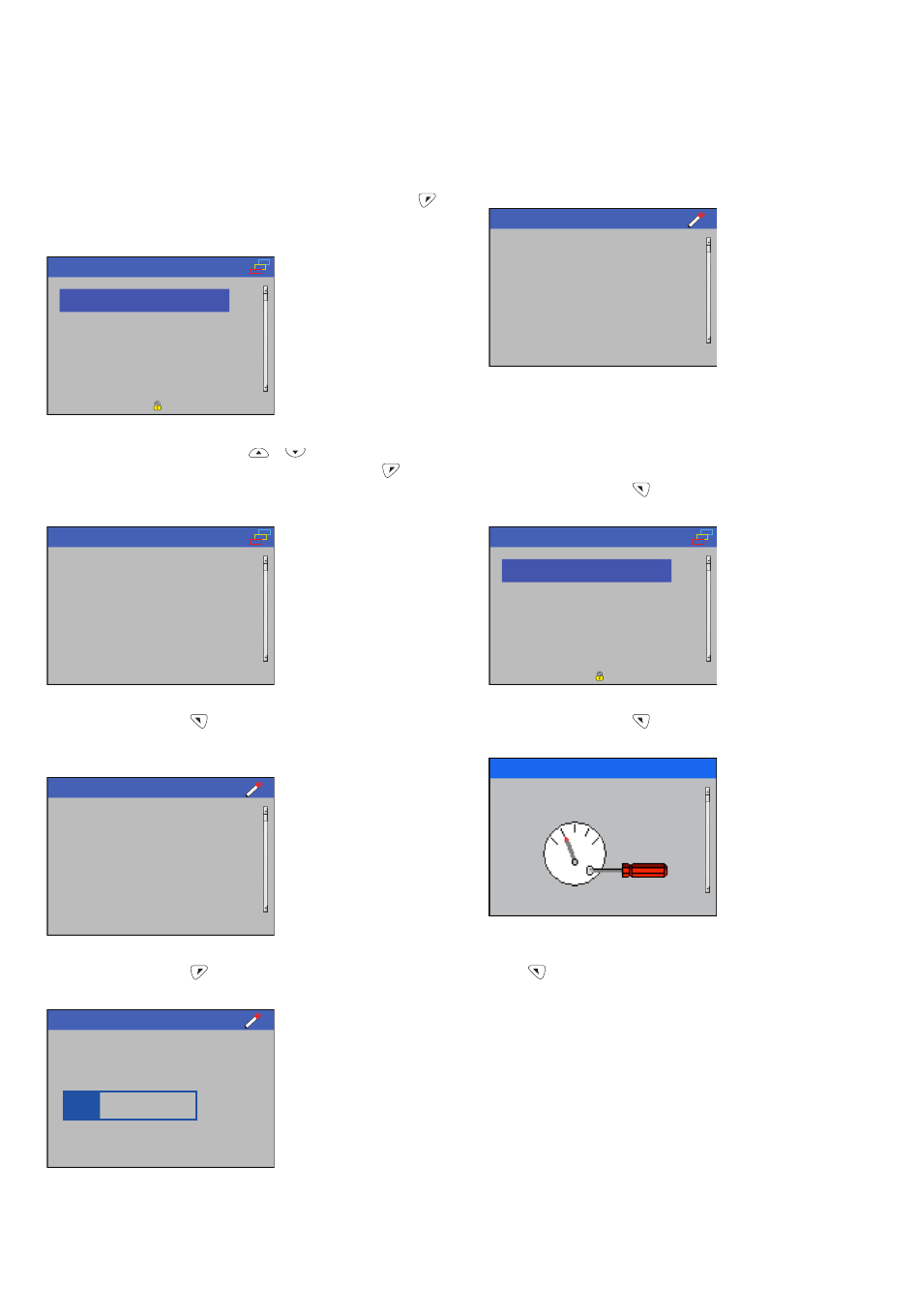

Die Seite zur Auswahl des Kalibrierungstyps wird angezeigt:
Kalibrierungstyp
1-Punktkalibrierung
2-Punktkalibrierung
Abbrechen
10 Wählen Sie mithilfe der Tasten
1-Punktkalibrierung aus und drücken Sie die Taste
(unter dem Befehl OK).
Die Seite Kalibrierungstyp wird angezeigt:
S1: Gelöstsauerstoff
Kalibrierung
1-Punktkalibrierung
Weiter Bearbeiten
11 Drücken Sie die Taste
Weiter).
Die Seite Kalibrieren / Bereichskal . starten? wird angezeigt:
Kalibrieren
Bereichskal. starten?
In 100 % Sätt. stellen
Fortsetz.
Abbruch
12 Drücken Sie die Taste
Die Seite Kalibrieren wird angezeigt:
Kalibrieren
PV% 98,26 %
Tmp 25,22 °C
Einschw-Bitte warten
Abbruch
A D S 4 2 0 | G E LÖ S T S A U E R S TO F F - S E N S O R | O I/A D S 4 2 0 - D E R E V. B
OK
/ das Menüelement
(unter der Eingabeaufforderung
(unter dem Befehl Fortfahren).
13 Wenn die Bereichskalibrierung abgeschlossen ist, wird eine
Ergebnisseite angezeigt.
Kalibrieren
PV 98.98 %
Tmp 24,90 °C
Versatz 0,045
Steigung 1,054
Beenden
Bei einem Kalibrierungsfehler wird die Meldung Kalibrierung
fehlgeschlagen mit Angabe eines Grunds für den Fehler
angezeigt, beispielsweise „Ergebnis außerhalb der
Grenzwerte".
14 Drücken Sie die Taste
Die Seite Kalibrieren wird angezeigt:
Kalibrieren
S1: Gelöstsauerstoff
Zurück
15 Drücken Sie die Taste
Die Seite Kalibrieren wird angezeigt:
Menü
Kalibrieren
Beenden
16 Um zurück zum Hauptmenü zu gelangen, drücken Sie die
(unter dem Befehl Beenden), um zur Bedienerseite
Taste
zurückzukehren.
(unter dem Befehl Beenden).
Auswahl
(unter dem Befehl Zurück).
Auswahl
9
