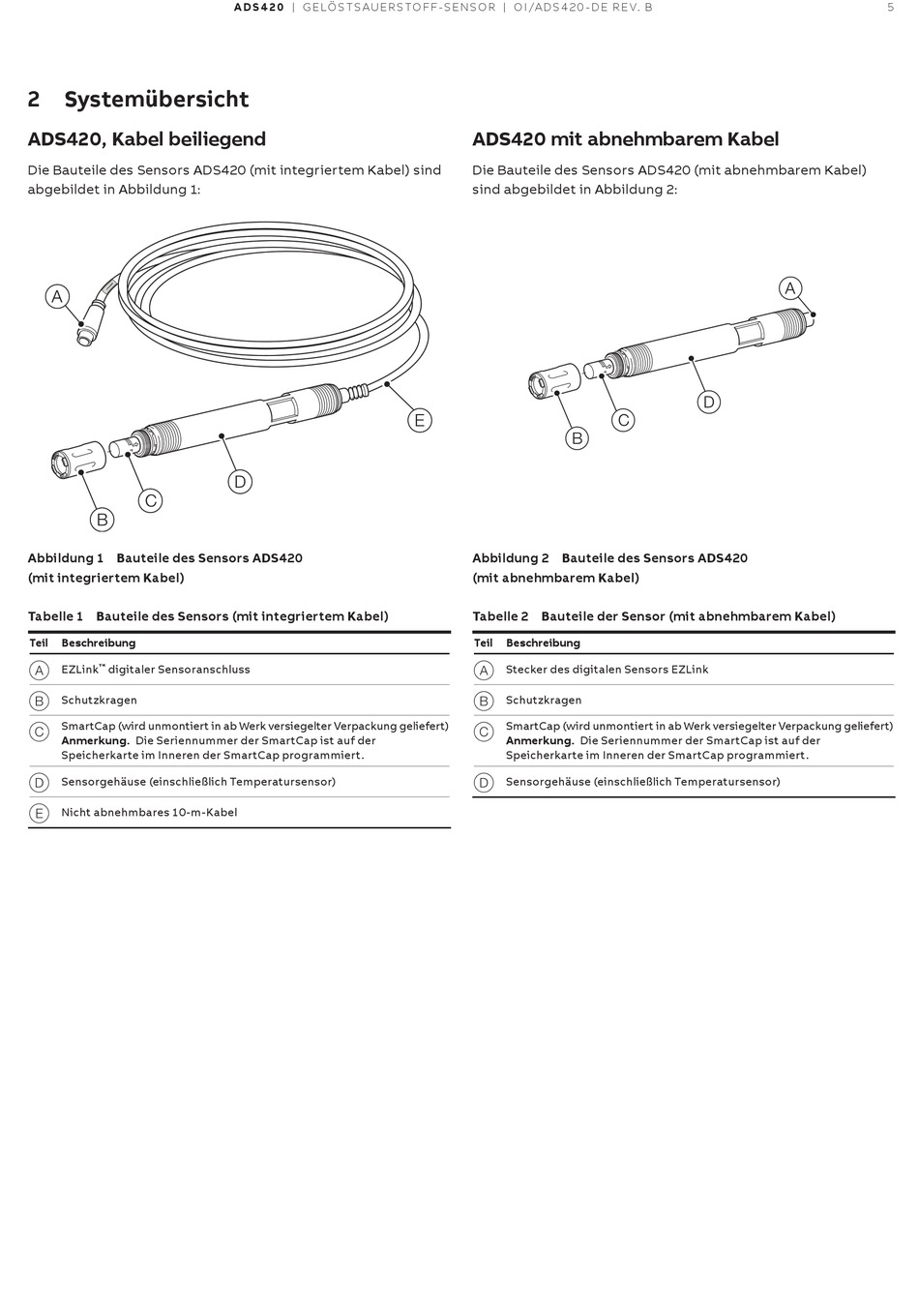

2 Systemübersicht

ADS420, Kabel beiliegend

Die Bauteile des Sensors ADS420 (mit integriertem Kabel) sind
abgebildet in Abbildung 1:
Abbildung 1 Bauteile des Sensors ADS420
(mit integriertem Kabel)
Tabelle 1 Bauteile des Sensors (mit integriertem Kabel)
Teil Beschreibung
A
EZLink ™ digitaler Sensoranschluss
B
Schutzkragen
SmartCap (wird unmontiert in ab Werk versiegelter Verpackung geliefert)
C
Anmerkung . Die Seriennummer der SmartCap ist auf der
Speicherkarte im Inneren der SmartCap programmiert.
D
Sensorgehäuse (einschließlich Temperatursensor)
E
Nicht abnehmbares 10-m-Kabel
A D S 4 2 0 | G E LÖ S T S A U E R S TO F F - S E N S O R | O I/A D S 4 2 0 - D E R E V. B

ADS420 mit abnehmbarem Kabel

Die Bauteile des Sensors ADS420 (mit abnehmbarem Kabel)
sind abgebildet in Abbildung 2:
Abbildung 2 Bauteile des Sensors ADS420
(mit abnehmbarem Kabel)
Tabelle 2 Bauteile der Sensor (mit abnehmbarem Kabel)
Teil Beschreibung
A
Stecker des digitalen Sensors EZLink
B
Schutzkragen
SmartCap (wird unmontiert in ab Werk versiegelter Verpackung geliefert)
C
Anmerkung . Die Seriennummer der SmartCap ist auf der
Speicherkarte im Inneren der SmartCap programmiert.
D
Sensorgehäuse (einschließlich Temperatursensor)
