...4 Kalibrierung
2-Punkt-Kalibrierung (100 % und 0 % Sättigung)
Hinweis . Für das Kalibrierungsverfahren sind 60 ml frische
Natriumsulfitlösung erforderlich.
1 Verwenden Sie einen vom Kunden bereitzustellenden
Kalibrierbehälter und legen Sie einen feuchten Schwamm
auf den Boden des Behälters.
2 Stellen Sie sicher, dass Sonde und Sensorelement absolut
trocken sind. Verwenden Sie nach Bedarf ein Papiertuch,
um Wasser oder Verschmutzungen von Sonde oder
Sensorelement zu entfernen.
3 Schieben Sie die Sonde in die Kalibrierungskammer, bis sich
das Sensorelement etwa 25 mm oberhalb des mit Wasser
vollgesogenen Schwamms befindet.
4 Warten Sie 5 bis 10 Minuten, bis sich die Temperatur
stabilisiert hat. Fahren Sie erst danach mit dem
Kalibrierungsverfahren fort.
HINWEIS
• Lassen Sie die Sonde nicht länger als 30 Minuten
in der Kalibrierungskammer – ansonsten kann es zu
Kondensatbildung an der Oberfläche des Sensorelements
kommen, was zu falschen niedrigen Messwerten nach der
Kalibrierung führen würde.
• Tritt Kondensation auf, entfernen Sie bitte die Sonde,
trocknen Sie das Sensorelement sowie die Sonde und
den Thermistor gründlich, und führen Sie erst danach das
Kalibrierungsverfahren durch.
• Vergewissern Sie sich, dass die Kalibrierungen in einer
belüfteten, aber geschlossenen Kammer vorgenommen
werden, um zu vermeiden, dass sich im Behälter Druck
aufbaut.
• Halten Sie den Luftzug am Sensorkopf während der
Kalibrierung so gering wie möglich.
A D S 4 2 0 | G E LÖ S T S A U E R S TO F F - S E N S O R | O I/A D S 4 2 0 - D E R E V. B

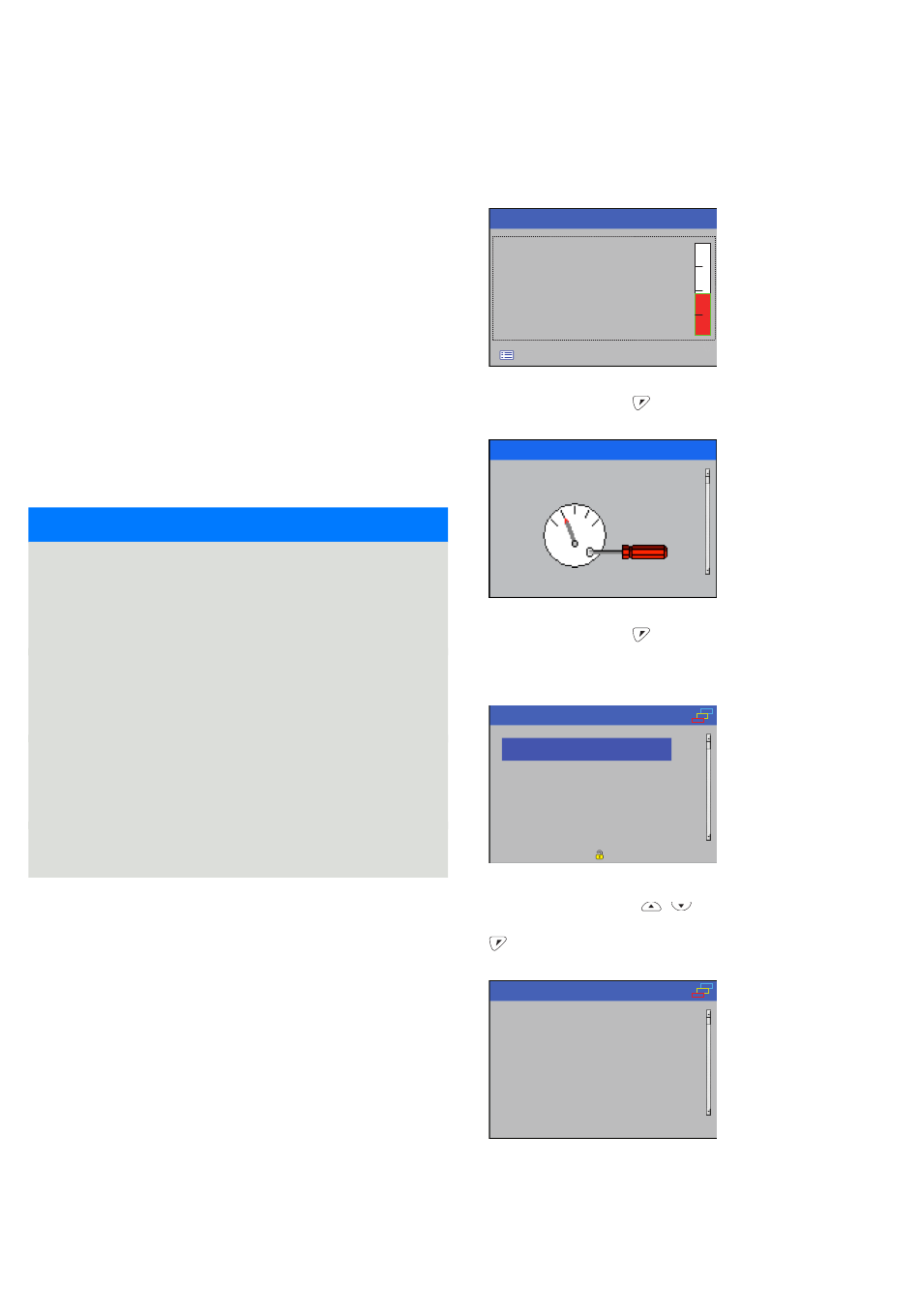

5 Führen Sie am Messumformer eine 2-Punkt-Kalibrierung von
einer Bedienerseite wie folgt durch:
7.62
25
Gelöstsauerstoff
6 Drücken Sie die Taste
Die Seite Kalibrieren wird angezeigt:
Menü
Kalibrieren
Beenden
7 Drücken Sie die Taste
Auswählen).
Die Seite Kalibrieren wird mit sämtlichen verfügbaren
Sensoren angezeigt:
Kalibrieren
S1: Gelöstsauerstoff
Zurück
8 Drücken Sie die Tasten
Kalibrieren der Sonde auszuwählen und drücken Sie die Taste
(unter der Eingabeaufforderung Auswählen).
Die Seite Kalibrierungstyp wird angezeigt:
S1: Gelöstsauerstoff
Kalibrierung
2-Punktkalibrierung
Bearbeiten
Weiter
2014–08–20
10:34:52
ppm
°C
CAL
(unter dem Befehl Kal .).
Auswahl
(unter der Eingabeaufforderung
Auswahl
/ , um das Menüelement zum
