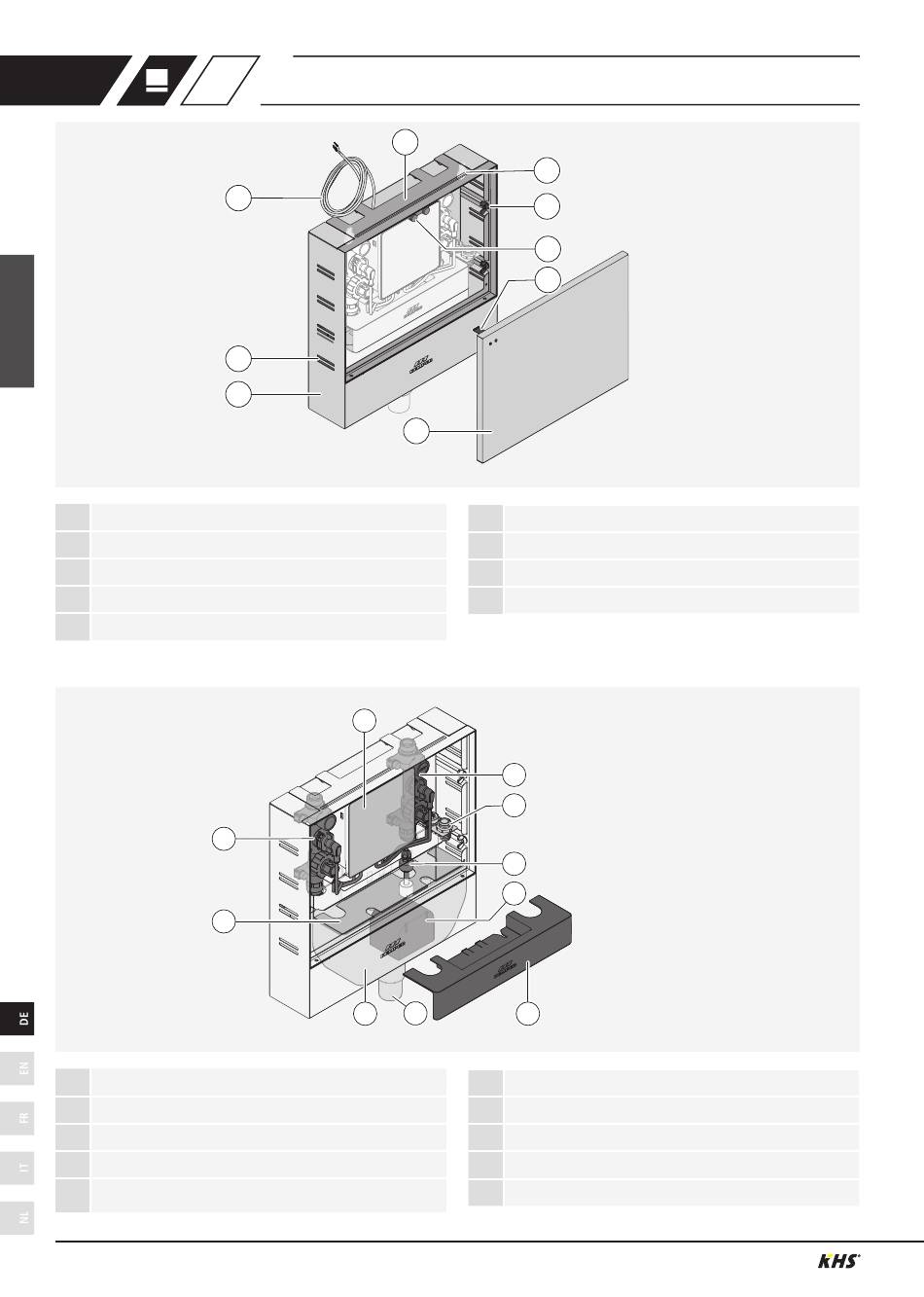

Grundgehäuse
1 Grundgehäuse
2 Langlöcher zur Montage in Trockenbauwänden
3 Anschlusskabel (PRO / PURE Länge 5 m)
4 (Unterputz-) Einbaurahmen (inkl. Tiefenausgleich)
5 Montagebohrungen in der Gehäuserückwand (2x)

Innerer Aufbau

3
2
1 Siphon
2 Siphongitter
3 Wasserwechselgruppe links
4 Steuerung
5 Wasserwechselgruppe rechts (variantenabhängig,
» Kapitel 1.3 „Varianten" auf S. 8)
6 /108 – K410068903016-00 / 10.2022– © www.kemper-group.com

Aufbau

4
3
2
1
4
1 10
5
6
7
8
9
6 Flügelmuttern (4x)
7 Push-to-open Magnetschnäpper
8 Deckelsicherung
9 Wechseldeckel
5
6
7
8
9
6 Blindstopfen für Magnetventil + Auslauftülle
7 Schwimmerschalter
8 Geruchsverschlusskappe
9 Siphondeckel
10 Abflussnennweite DN 40 und DN 50
