Einbau- und Bedienungsanleitung

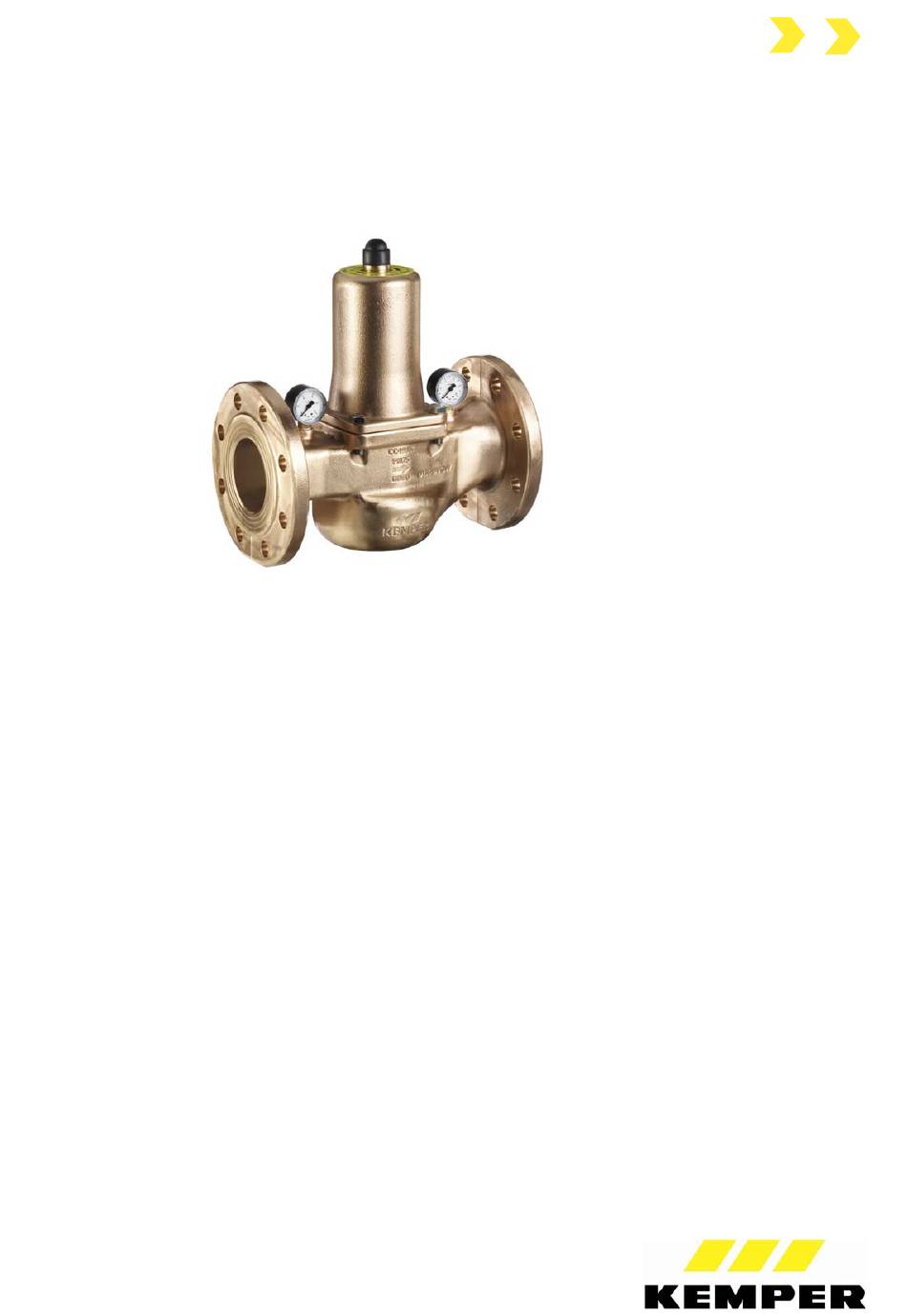

KEMPER Flanschendruckminderer Figur 711
Installation and operating instructions
KEMPER flange pressure reducing valve Figure 711
Allgemeine Sicherheitshinweise
1. Benutzen Sie den Druckminderer nur:
- bestimmungsgemäß
- in einwandfreiem Zustand
- sicherheits- und gefahrenbewusst.
2. Die Einbauanleitung ist zu beachten.
3. Zur sachgemäßen Verwendung ist sicherzustellen, dass die Druckminderer nur dort zum Einsatz kommen, wo
Betriebsdruck und Temperatur die bei der Bestellung zugrunde gelegten Auslegungskriterien nicht überschreiten.
Für Schäden, die durch äußere Kräfte oder andere äußere Einwirkungen entstehen, ist der Hersteller nicht
verantwortlich! Gefährdungen, die am Druckminderer vom Durchflussmedium und dem Betriebsdruck ausgehen
können, sind durch geeignete Maßnahmen zu verhindern.
4. Alle Montagearbeiten sind durch autorisiertes Fachpersonal durchzuführen.
General Notes of Safety
1. Only use the pressure reducer:
- for the specified purpose
- in satisfactory condition
- with respect for safety and potential hazards.
2. Always observe the installation instructions.
3. To ensure correct use always make sure to only install the pressure reducer in places where the operating pressure
and temperature do not exceed the design criteria on which the order is based. The manufacturer shall not be
responsible for damage caused by outside forces or other external influences! Hazards at the pressure reducer caused
by the flow medium and operating pressure are to be avoided through appropriate measures.
4. All assembly work is to be carried out by authorized specialist staff.
1. Anwendungsbereich
Der KEMPER Flanschendruckminderer Figur 711 ist nach DIN EN 1567 geprüft und für den Einsatz in Trinkwasser-
installationen bis 90 °C Dauertemperatur geeignet. Er kann für die unter Punkt 2 genannten Medien eingesetzt
werden. Durch einen eingebauten Schmutzfänger aus Edelstahl wird verhindert, dass im Wasser mitgeführte Partikel
oder Korrosionsprodukte die Funktion des Flanschendruckminderers beeinträchtigen.
- 1 -
