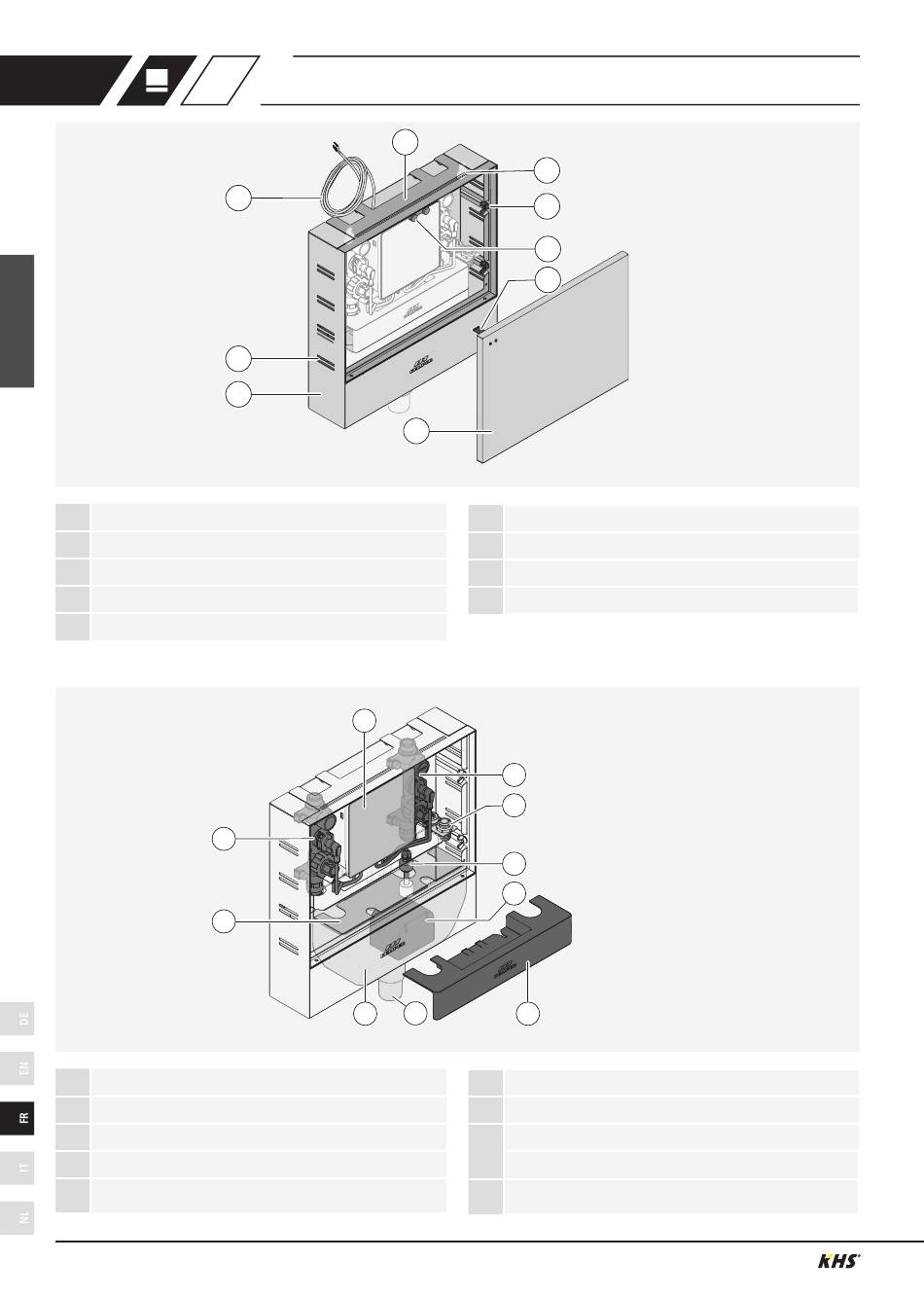

Boîtier de base
Boîtier de base
1
Trous longs pour le montage dans des parois sèches
2
3 Câble de raccordement (PRO / PURE longueur 5 m)
Cadre (encastrable) (avec intercalaire)
4
Trous de montage dans la paroi arrière du boîtier (2x)
5
Structure interne
3
2
Siphon
1
Grille du siphon
2
Groupe de changement d'eau à gauche
3
Commande
4
Groupe de changement d'eau à droite (en fonction du mo-
5
dèle, » Chapitre 1.3 «Variantes» à la p. 32)
30 /108 – K410068903016-00 / 10.2022– © www.kemper-group.com

Structure

4
3
2
1
4
1 10
5
6
7
8
9
Ecrous à oreilles (4x)
6
Loqueteau magnétique Push-to-open
7
Verrou de couvercle
8
Couvercle interchangeable
9
5
6
7
8
9
Bouchon obturateur pour l'électrovanne + douille de sortie
6
Interrupteur à flotteur
7
Capuchon de fermeture anti-odeur
8
Couvercle du siphon
9
Diamètres nominaux du conduit d'évacuation
10
DN 40 et DN 50
