Opbouw - Kemper KHS PRO Einbau- Und Bedienungsanleitung

NL
1.2

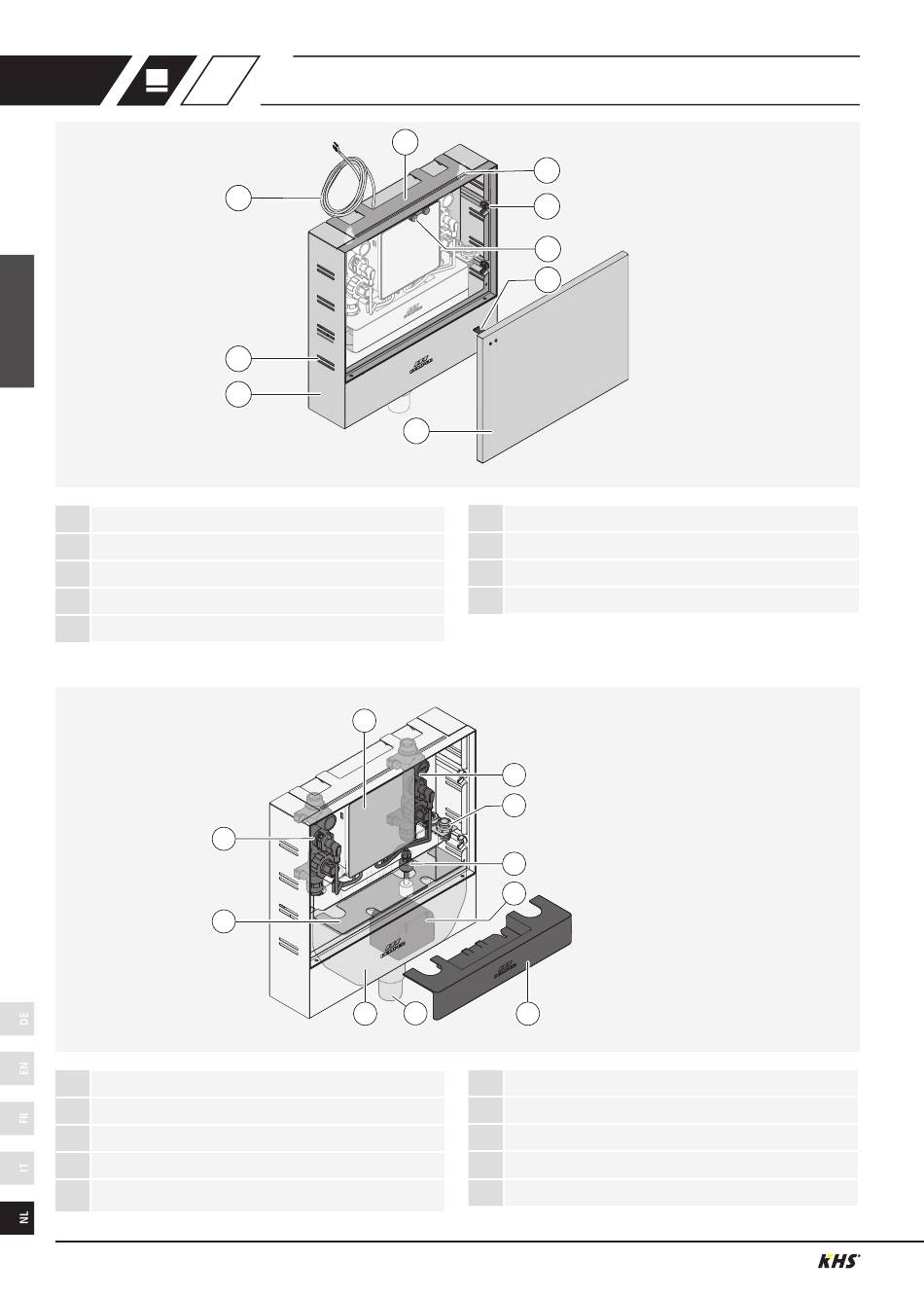

Basisbehuizing
1 Basisbehuizing
2 Slobgaten voor de montage in droogbouwwanden
3 Aansluitkabel (PRO / PURE lengte 5 m)
4 (Inbouw-) montageframe (incl. dieptecompensatie)
5 Montageboringen in de achterwand van de behuizing (2x)
Interne opbouw
3
2
1 Sifon
2 Sifonrooster
3 Spoelgroep links
4 Besturing
5 Spoelgroep rechts (afhankelijk van de variant,
» hoofdstuk 1.3 ‚Varianten' op pag. 56)
54 /108 – K410068903016-00 / 10.2022– © www.kemper-group.com

Opbouw

4
3
2
1
4
1 10
5
6
7
8
9
6 Vleugelmoeren (4x)
7 Push-to-open magneetsluiter
8 Plaatborging
9 Wisselplaat
5
6
7
8
9
6 Blinde stoppen voor magneetafsluiter + uitlooptule
7 Vlotterschakelaar
8 Sifonkap
Sifondeksel
9
Afvoerdiameter DN 40 en DN 50
10
