Hinweise zum Verbinden des Geräts

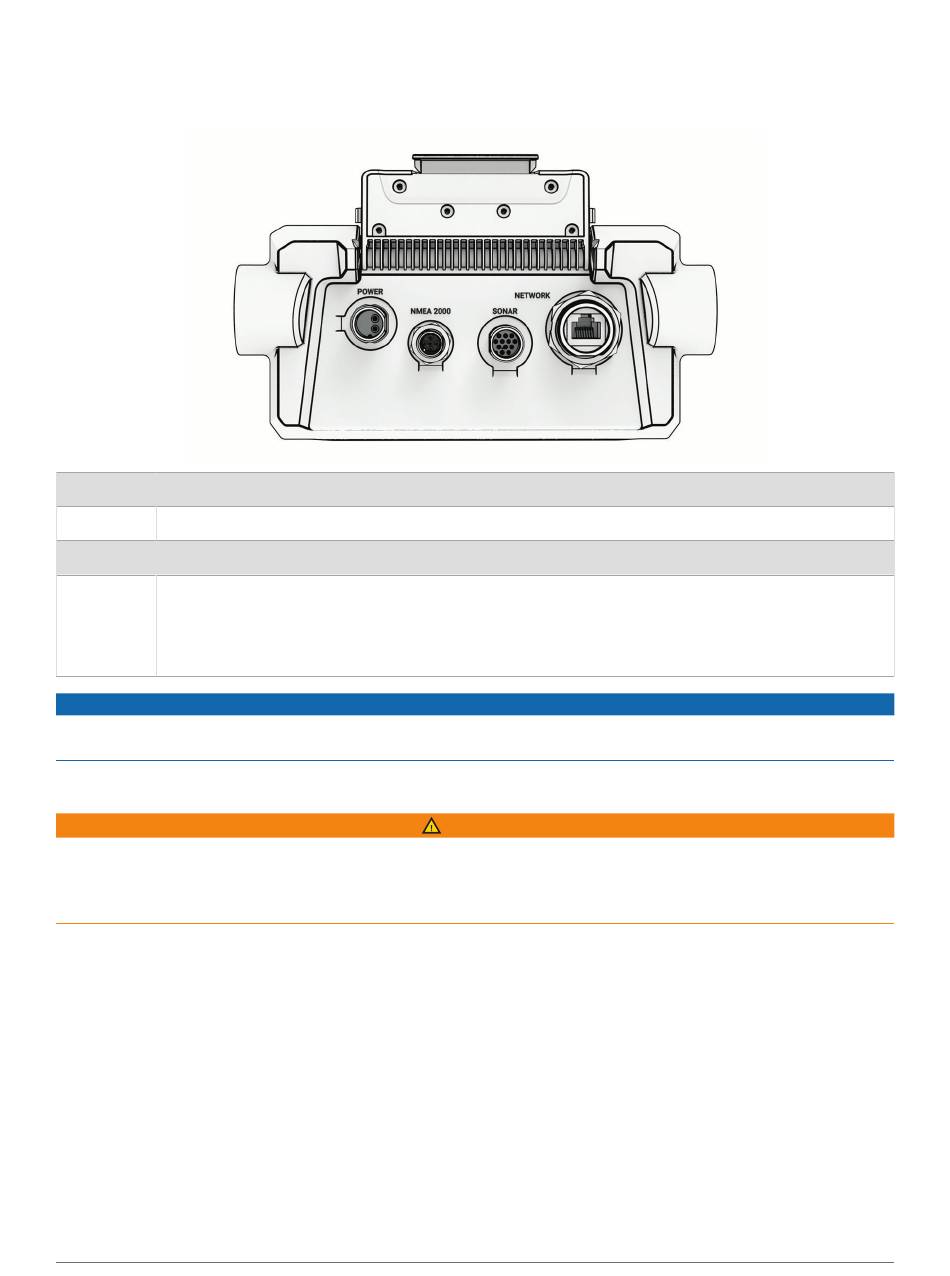

Ansicht der Anschlüsse
POWER
Netzkabelanschluss
NMEA 2000 Anschluss für das NMEA 2000
SONAR
Anschluss für das Geberkabel
Anschluss für das Garmin Marinenetzwerkkabel zum Verbinden kompatibler Panoptix
ECHOMAP Geräte
NETWORK
HINWEIS: Dieses Gerät ist nicht mit einigen Garmin Marinenetzwerkgeräten kompatibel, z. B.
GPSMAP
, GSD
®
Verhindern Sie eine Korrosion der Metallkontakte, indem Sie die nicht verwendeten Anschlüsse mit den
Schutzkappen abdecken.
Verbinden des Netzkabels
Wenn Sie das Netzkabel anschließen, entfernen Sie nicht den leitungsinternen Sicherungshalter. Vermeiden Sie
mögliche Verletzungen oder Produktschäden durch Feuer oder Überhitzung, indem Sie darauf achten, dass die
richtige Sicherung eingesetzt ist (siehe technische Daten zum Produkt). Darüber hinaus erlischt die Garantie des
Produkts, wenn Sie das Netzkabel anschließen und nicht die richtige Sicherung eingesetzt ist.
1 Führen Sie das Netzkabel zur Stromquelle und zum Gerät.
2 Verbinden Sie die rote Leitung mit dem Pluspol (+) und die schwarze Leitung mit dem Minuspol (-) der
Batterie.
3 Verbinden Sie den Stecker des Netzkabels mit dem POWER Anschluss auf der Rückseite der Halterung.
Drücken Sie ihn dabei fest an.
4 Drehen Sie den Sicherungsring im Uhrzeigersinn, um das Kabel am Gerät zu befestigen.
Kabel
®
und Radargeräten.
™
HINWEIS
WARNUNG
, GCV
und
™
™
