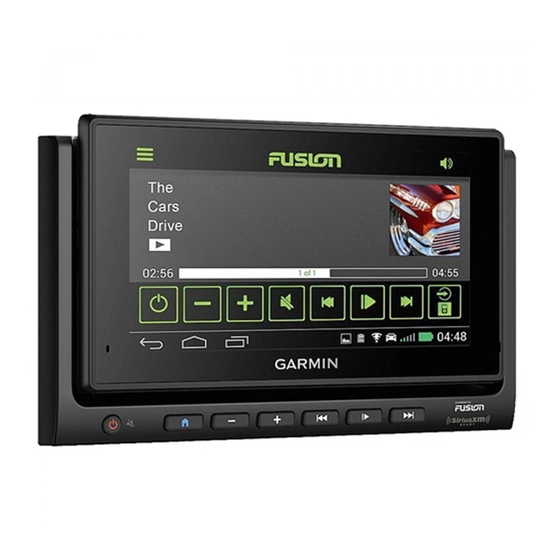

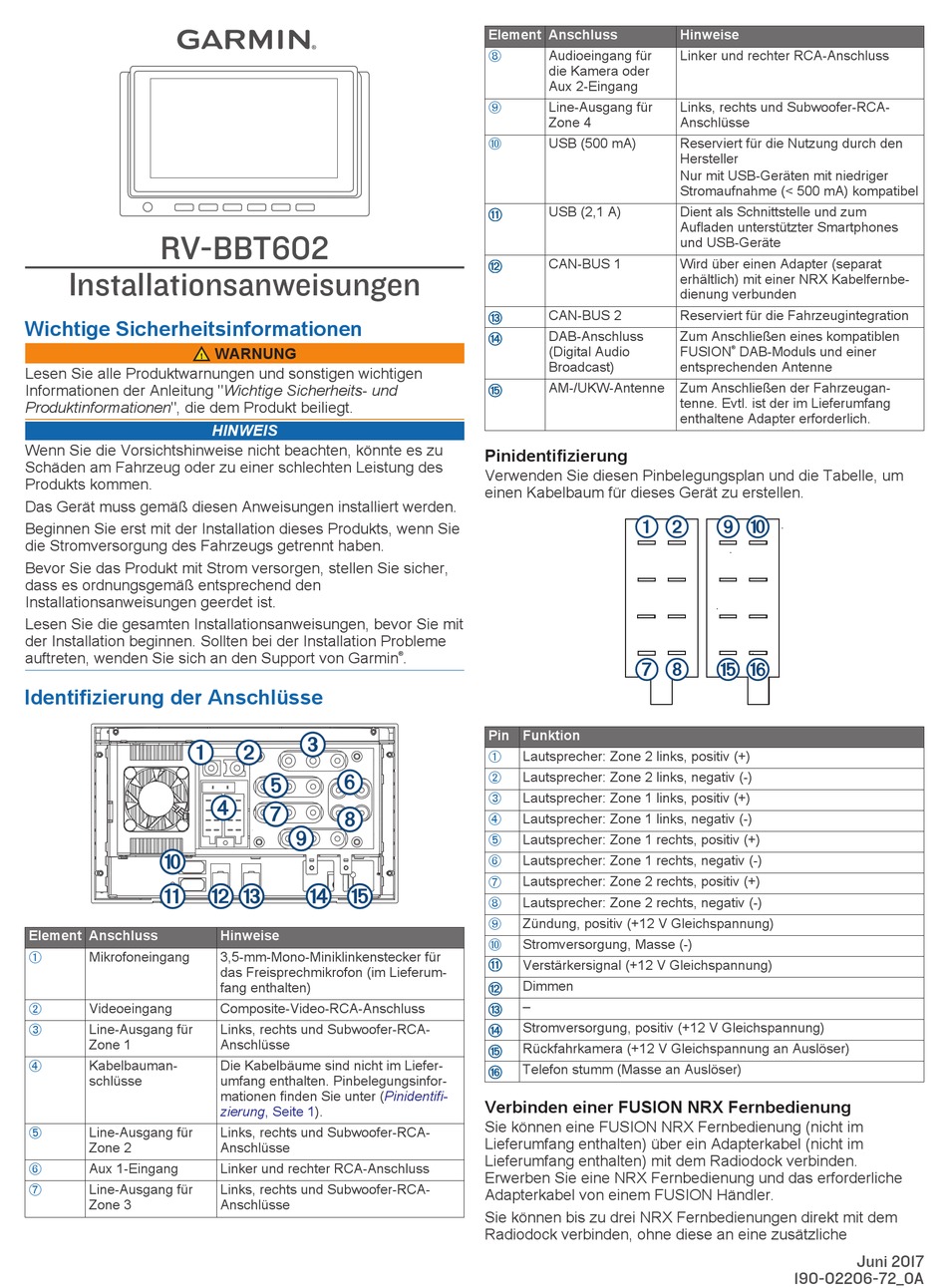

Garmin RV-BBT602 Installationsanweisungen

RV-BBT602
Installationsanweisungen
Wichtige Sicherheitsinformationen
Lesen Sie alle Produktwarnungen und sonstigen wichtigen
Informationen der Anleitung "Wichtige Sicherheits- und
Produktinformationen", die dem Produkt beiliegt.
Wenn Sie die Vorsichtshinweise nicht beachten, könnte es zu
Schäden am Fahrzeug oder zu einer schlechten Leistung des
Produkts kommen.
Das Gerät muss gemäß diesen Anweisungen installiert werden.
Beginnen Sie erst mit der Installation dieses Produkts, wenn Sie
die Stromversorgung des Fahrzeugs getrennt haben.
Bevor Sie das Produkt mit Strom versorgen, stellen Sie sicher,
dass es ordnungsgemäß entsprechend den
Installationsanweisungen geerdet ist.
Lesen Sie die gesamten Installationsanweisungen, bevor Sie mit
der Installation beginnen. Sollten bei der Installation Probleme
auftreten, wenden Sie sich an den Support von Garmin
Identifizierung der Anschlüsse
Element Anschluss
Mikrofoneingang
À
Á Videoeingang
 Line-Ausgang für
Zone 1
à Kabelbauman-
schlüsse
Ä Line-Ausgang für
Zone 2
Aux 1-Eingang
Å
Æ Line-Ausgang für
Zone 3
WARNUNG
HINWEIS
Hinweise
3,5-mm-Mono-Miniklinkenstecker für
das Freisprechmikrofon (im Lieferum-
fang enthalten)
Composite-Video-RCA-Anschluss
Links, rechts und Subwoofer-RCA-
Anschlüsse
Die Kabelbäume sind nicht im Liefer-
umfang enthalten. Pinbelegungsinfor-
mationen finden Sie unter (Pinidentifi-
zierung, Seite 1).
Links, rechts und Subwoofer-RCA-
Anschlüsse
Linker und rechter RCA-Anschluss
Links, rechts und Subwoofer-RCA-
Anschlüsse
Element Anschluss
Ç Audioeingang für
die Kamera oder
Aux 2-Eingang
È Line-Ausgang für
Zone 4
É USB (500 mA)
USB (2,1 A)
CAN-BUS 1
CAN-BUS 2
DAB-Anschluss
(Digital Audio
Broadcast)
AM-/UKW-Antenne
Pinidentifizierung
Verwenden Sie diesen Pinbelegungsplan und die Tabelle, um
einen Kabelbaum für dieses Gerät zu erstellen.
.
®
Pin Funktion
À Lautsprecher: Zone 2 links, positiv (+)
Á Lautsprecher: Zone 2 links, negativ (-)
Lautsprecher: Zone 1 links, positiv (+)
Â
à Lautsprecher: Zone 1 links, negativ (-)
Ä Lautsprecher: Zone 1 rechts, positiv (+)
Å Lautsprecher: Zone 1 rechts, negativ (-)
Æ Lautsprecher: Zone 2 rechts, positiv (+)
Lautsprecher: Zone 2 rechts, negativ (-)
Ç
È Zündung, positiv (+12 V Gleichspannung)
É Stromversorgung, Masse (-)
Verstärkersignal (+12 V Gleichspannung)
Dimmen
–
Stromversorgung, positiv (+12 V Gleichspannung)
Rückfahrkamera (+12 V Gleichspannung an Auslöser)
Telefon stumm (Masse an Auslöser)
Verbinden einer FUSION NRX Fernbedienung
Sie können eine FUSION NRX Fernbedienung (nicht im
Lieferumfang enthalten) über ein Adapterkabel (nicht im
Lieferumfang enthalten) mit dem Radiodock verbinden.
Erwerben Sie eine NRX Fernbedienung und das erforderliche
Adapterkabel von einem FUSION Händler.
Sie können bis zu drei NRX Fernbedienungen direkt mit dem
Radiodock verbinden, ohne diese an eine zusätzliche
Hinweise
Linker und rechter RCA-Anschluss
Links, rechts und Subwoofer-RCA-
Anschlüsse
Reserviert für die Nutzung durch den
Hersteller
Nur mit USB-Geräten mit niedriger
Stromaufnahme (< 500 mA) kompatibel
Dient als Schnittstelle und zum
Aufladen unterstützter Smartphones
und USB-Geräte
Wird über einen Adapter (separat
erhältlich) mit einer NRX Kabelfernbe-
dienung verbunden
Reserviert für die Fahrzeugintegration
Zum Anschließen eines kompatiblen
FUSION ® DAB-Moduls und einer
entsprechenden Antenne
Zum Anschließen der Fahrzeugan-
tenne. Evtl. ist der im Lieferumfang
enthaltene Adapter erforderlich.
Juni 2017
190-02206-72_0A
