13 Setzen Sie das Gerät in den Ausschnitt ein.
14 Sichern Sie das Gerät mit den mitgelieferten Schrauben an der Montagefläche.
15 Montieren Sie den Klickrand, indem Sie ihn an den Ecken des Geräts einrasten lassen.
Hinweise zum Verbinden des Geräts
Nachdem Sie die Kabel mit der Halterung verbunden haben, ziehen Sie die Sicherungsringe an, um jedes Kabel
zu befestigen.

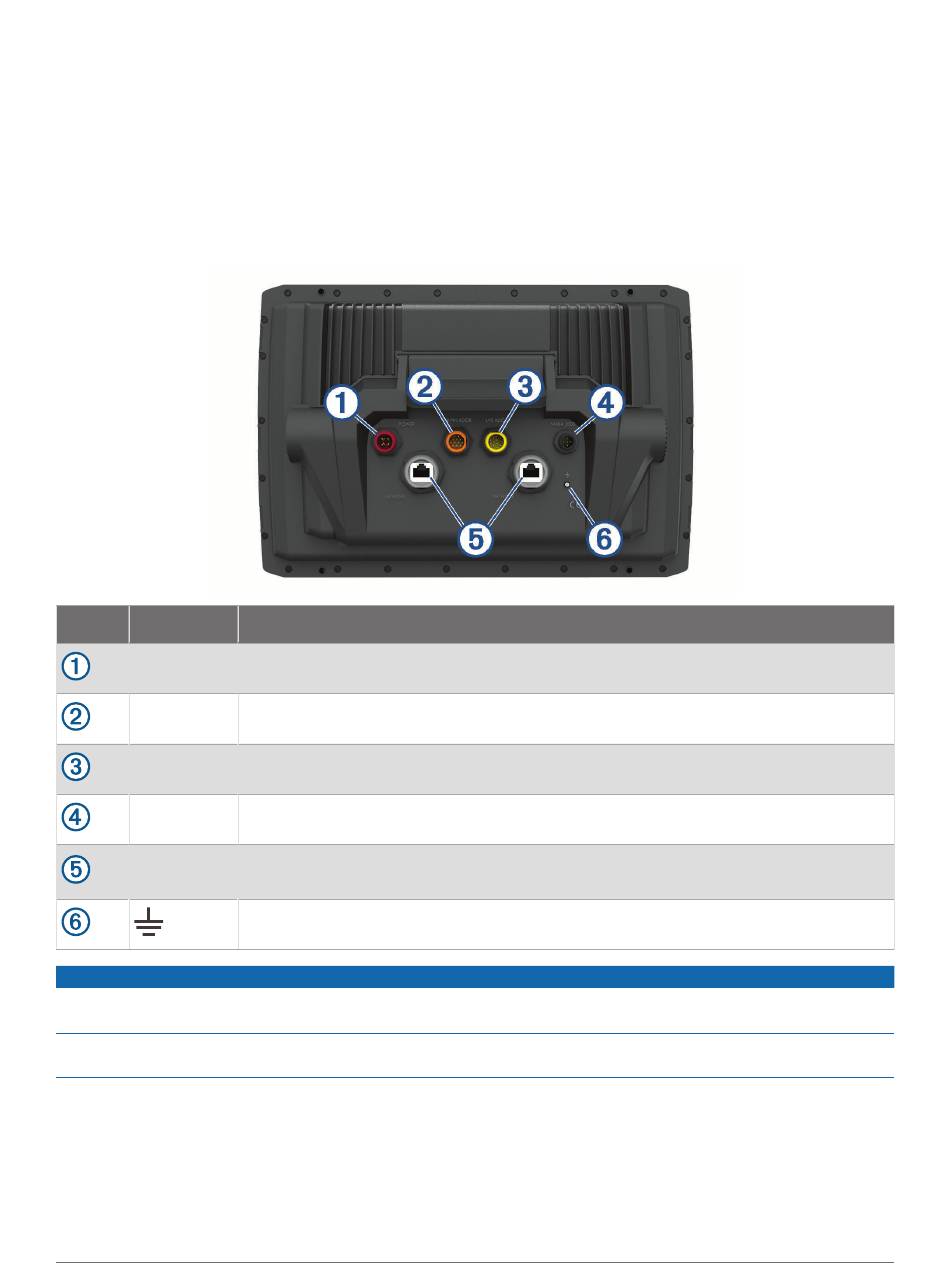

Ansicht der Anschlüsse
Element Bezeichnung Beschreibung
POWER
12 PIN XDCR 12-Pin-Geber
LVS XDCR
NMEA 2000
NETWORK
Verhindern Sie eine Korrosion der Metallkontakte, indem Sie die nicht verwendeten Anschlüsse mit den
Schutzkappen abdecken.
Setzen Sie die Ferritperlen am Netzwerk- und am Geberkabel in der Nähe des Steckers auf, um Bestimmungen
einzuhalten und Störgeräusche zu reduzieren.
4
Stromversorgung und NMEA
Panoptix
™
LiveScope
™
LVS12 12-Pin-Geber
NMEA 2000
®
Netzwerk
Garmin Marinenetzwerk für die gemeinsame Echolotnutzung, LiveScope-Echolot,
Karten und Benutzerdaten
Erdungsschraube
®
0183 Geräte
HINWEIS
