11 Setzen Sie die Halterung in die Bügelhalterung ein.
12 Ziehen Sie die Befestigungsknöpfe an.
Bündige Montage des Geräts
Gehen Sie beim Schneiden des Ausschnitts für die bündige Montage des Geräts vorsichtig vor. Zwischen
Gehäuse und Montagelöchern besteht nur ein geringer Abstand. Wird der Ausschnitt zu groß geschnitten,
könnte die Stabilität des Geräts nach der Montage beeinträchtigt sein.
Wenn Sie ein Hebelwerkzeug aus Metall verwenden, z. B. einen Schraubendreher, könnten der Klickrand und das
Gerät beschädigt werden. Verwenden Sie nach Möglichkeit ein Hebelwerkzeug aus Kunststoff.
Sie können das Gerät im Armaturenbrett montieren. Verwenden Sie dazu die mitgelieferte Schablone für die
bündige Montage und die Befestigungsteile.
1 Schneiden Sie die im Lieferumfang enthaltene Schablone zu und achten Sie darauf, dass sie auf die Fläche
passt, an der das Gerät montiert werden soll.
HINWEIS: Der zusammen mit dem Gerät bereitgestellte Sonnenschutz weist an der rechten Seite eine
Verriegelung auf, die auf der Schablone gekennzeichnet ist. Achten Sie bei der Auswahl eines Montageorts
auf ausreichenden Freiraum, um die Verriegelung erreichen und betätigen zu können.
2 Befestigen Sie die Schablone am Montageort.
3 Bringen Sie mit einem Bohrer von 12,7 mm (
durchgängigen Linie auf der Schablone an, um die Montagefläche für das Schneiden vorzubereiten.
4 Schneiden Sie mit einer Stichsäge die Montagefläche entlang der Innenseite der durchgängigen
Schablonenlinie aus.
5 Befestigen Sie die Halterung an der Rückseite des Geräts
6 Setzen Sie das Gerät in den Ausschnitt ein, um den Sitz zu testen.
7 Passen Sie den Durchmesser des Ausschnitts bei Bedarf mit Feile und Sandpapier an.

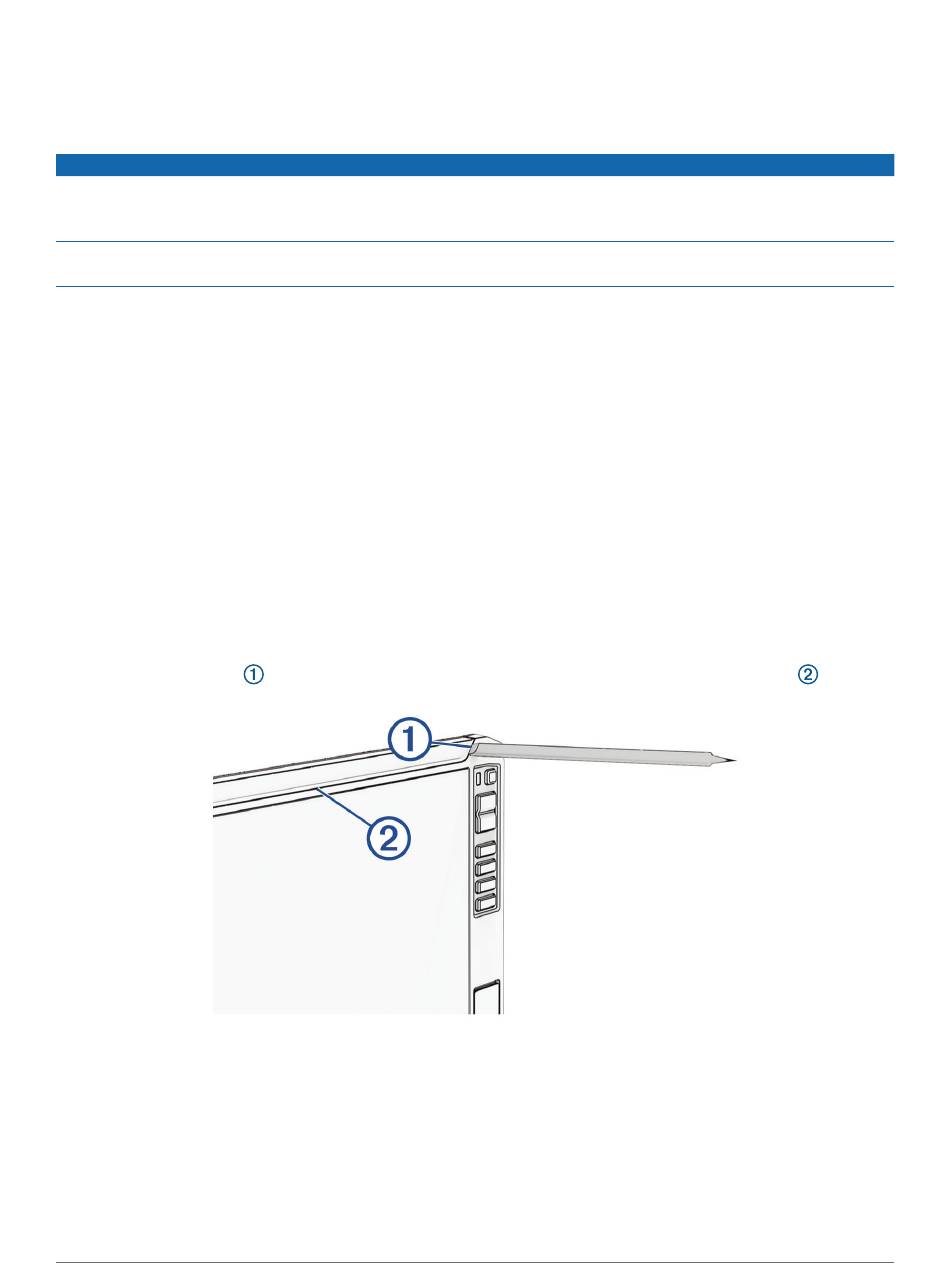

8 Heben Sie mit einem Hebelwerkzeug aus Kunststoff oder einem flachen Stück Kunststoff vorsichtig die
Ecken des Klickrands
entfernen Sie den Klickrand.
9 Vergewissern Sie sich, dass die Montagelöcher am Gerät auf die Vorbohrungen der Schablone ausgerichtet
sind.
10 Falls die Montagelöcher am Gerät nicht auf die Vorbohrungen der Schablone ausgerichtet sind,
kennzeichnen Sie auf der Schablone neue Positionen für die Vorbohrungen.
11 Bringen Sie mit einem Bohrer von 3 mm (
12 Entfernen Sie die Schablone von der Montagefläche.
HINWEIS
1
/
Zoll) eine oder mehrere der Bohrungen an den Ecken der
2
an. Schieben Sie das Hebelwerkzeug dann in Richtung der Gerätemitte
1
/
Zoll) die Vorbohrungen an.
8
(Einsetzen des Geräts in die Halterung,
Seite 10).
und
5
