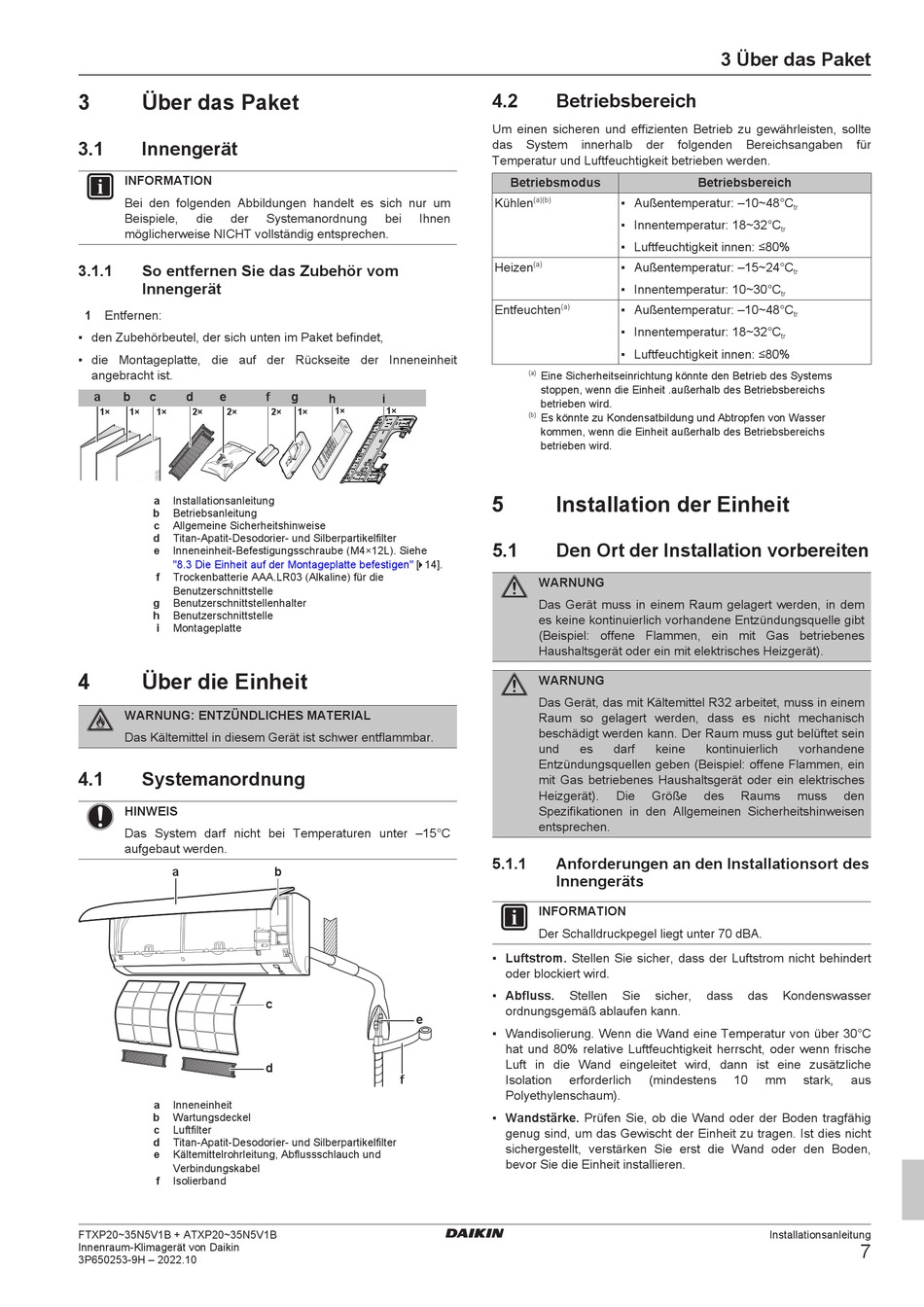

3 Über das Paket
3.1 Innengerät
INFORMATION
Bei den folgenden Abbildungen handelt es sich nur um
Beispiele, die der
möglicherweise NICHT vollständig entsprechen.
3.1.1 So entfernen Sie das Zubehör vom
Innengerät
1 Entfernen:
▪ den Zubehörbeutel, der sich unten im Paket befindet,
▪ die Montageplatte, die auf der Rückseite der Inneneinheit
angebracht ist.
a b c d e
1× 1× 1× 2× 2×
a Installationsanleitung
b Betriebsanleitung
c Allgemeine Sicherheitshinweise
d Titan-Apatit-Desodorier- und Silberpartikelfilter
e Inneneinheit-Befestigungsschraube (M4×12L). Siehe
"8.3 Die Einheit auf der Montageplatte
f Trockenbatterie AAA.LR03 (Alkaline) für die
Benutzerschnittstelle
g Benutzerschnittstellenhalter
h Benutzerschnittstelle
i Montageplatte
4 Über die Einheit
WARNUNG: ENTZÜNDLICHES MATERIAL
Das Kältemittel in diesem Gerät ist schwer entflammbar.
4.1

Systemanordnung

HINWEIS
Das System darf nicht bei Temperaturen unter –15°C
aufgebaut werden.
a
a Inneneinheit
b Wartungsdeckel
c Luftfilter
d Titan-Apatit-Desodorier- und Silberpartikelfilter
e Kältemittelrohrleitung, Abflussschlauch und
Verbindungskabel
f Isolierband
FTXP20~35N5V1B + ATXP20~35N5V1B
Innenraum-Klimagerät von Daikin
3P650253-9H – 2022.10
Systemanordnung bei Ihnen
f g
h i
1× 1×
2× 1×
befestigen" [ 4 14].
b
c
e
d
f
4.2

Betriebsbereich

Um einen sicheren und effizienten Betrieb zu gewährleisten, sollte
das System innerhalb der
Temperatur und Luftfeuchtigkeit betrieben werden.
Betriebsmodus
(a)(b)
Kühlen ▪ Außentemperatur: –10~48°C
▪ Innentemperatur: 18~32°C
▪ Luftfeuchtigkeit innen: ≤80%
(a)
Heizen ▪ Außentemperatur: –15~24°C
▪ Innentemperatur: 10~30°C
(a)
Entfeuchten ▪ Außentemperatur: –10~48°C
▪ Innentemperatur: 18~32°C
▪ Luftfeuchtigkeit innen: ≤80%
(a)
Eine Sicherheitseinrichtung könnte den Betrieb des Systems
stoppen, wenn die Einheit .außerhalb des Betriebsbereichs
betrieben wird.
(b)
Es könnte zu Kondensatbildung und Abtropfen von Wasser
kommen, wenn die Einheit außerhalb des Betriebsbereichs
betrieben wird.
5

Installation der Einheit

5.1

Den Ort der Installation vorbereiten

WARNUNG
Das Gerät muss in einem Raum gelagert werden, in dem
es keine kontinuierlich vorhandene Entzündungsquelle gibt
(Beispiel: offene Flammen, ein mit Gas betriebenes
Haushaltsgerät oder ein mit elektrisches Heizgerät).
WARNUNG
Das Gerät, das mit Kältemittel R32 arbeitet, muss in einem
Raum so gelagert werden, dass es nicht mechanisch
beschädigt werden kann. Der Raum muss gut belüftet sein
und es darf keine
Entzündungsquellen geben (Beispiel: offene Flammen, ein
mit Gas betriebenes Haushaltsgerät oder ein elektrisches
Heizgerät). Die Größe
Spezifikationen in den Allgemeinen Sicherheitshinweisen
entsprechen.
5.1.1 Anforderungen an den Installationsort des
Innengeräts
INFORMATION
Der Schalldruckpegel liegt unter 70 dBA.
▪ Luftstrom. Stellen Sie sicher, dass der Luftstrom nicht behindert
oder blockiert wird.
▪ Abfluss. Stellen Sie sicher,
ordnungsgemäß ablaufen kann.
▪ Wandisolierung. Wenn die Wand eine Temperatur von über 30°C
hat und 80% relative Luftfeuchtigkeit herrscht, oder wenn frische
Luft in die Wand eingeleitet wird, dann ist eine zusätzliche
Isolation erforderlich (mindestens
Polyethylenschaum).
▪ Wandstärke. Prüfen Sie, ob die Wand oder der Boden tragfähig
genug sind, um das Gewischt der Einheit zu tragen. Ist dies nicht
sichergestellt, verstärken Sie erst die Wand oder den Boden,
bevor Sie die Einheit installieren.
3 Über das Paket
folgenden Bereichsangaben
Betriebsbereich
tr
tr
tr
tr
tr
tr
kontinuierlich vorhandene
des Raums muss den
dass das Kondenswasser
10 mm stark, aus
Installationsanleitung
für
7
