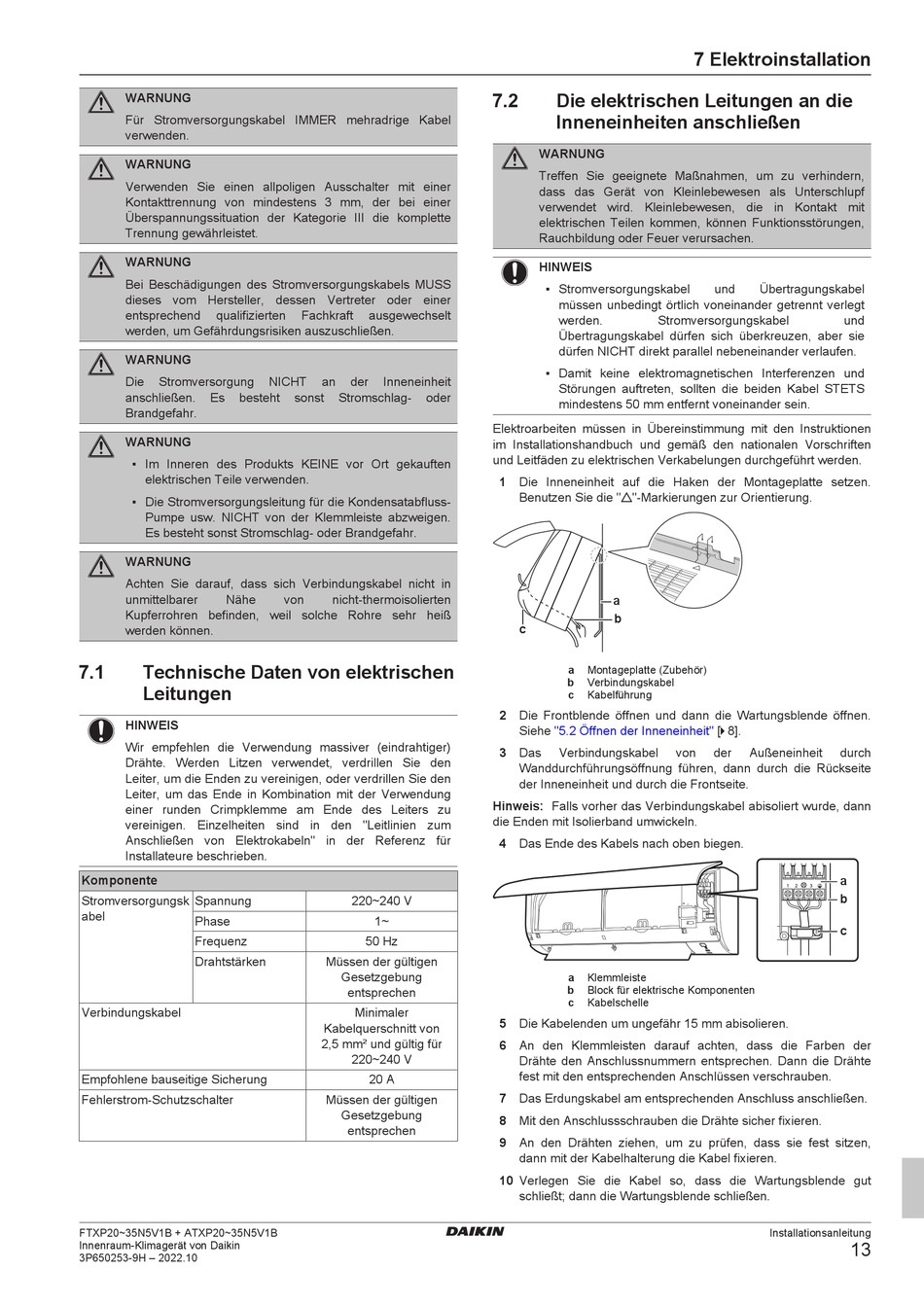

WARNUNG
Für Stromversorgungskabel IMMER mehradrige Kabel
verwenden.
WARNUNG
Verwenden Sie einen allpoligen Ausschalter mit einer
Kontakttrennung von mindestens 3 mm, der bei einer
Überspannungssituation der Kategorie III die komplette
Trennung gewährleistet.
WARNUNG
Bei Beschädigungen des Stromversorgungskabels MUSS
dieses vom Hersteller, dessen Vertreter oder einer
entsprechend qualifizierten
werden, um Gefährdungsrisiken auszuschließen.
WARNUNG
Die Stromversorgung
anschließen. Es besteht
Brandgefahr.
WARNUNG
▪ Im Inneren des Produkts KEINE vor Ort gekauften
elektrischen Teile verwenden.
▪ Die Stromversorgungsleitung für die Kondensatabfluss-
Pumpe usw. NICHT von der Klemmleiste abzweigen.
Es besteht sonst Stromschlag- oder Brandgefahr.
WARNUNG
Achten Sie darauf, dass sich Verbindungskabel nicht in
unmittelbarer Nähe
Kupferrohren befinden, weil solche Rohre sehr heiß
werden können.
7.1 Technische Daten von elektrischen
Leitungen
HINWEIS
Wir empfehlen die Verwendung massiver (eindrahtiger)
Drähte. Werden Litzen verwendet, verdrillen Sie den
Leiter, um die Enden zu vereinigen, oder verdrillen Sie den
Leiter, um das Ende in Kombination mit der Verwendung
einer runden Crimpklemme am Ende des Leiters zu
vereinigen. Einzelheiten sind in den "Leitlinien zum
Anschließen von Elektrokabeln" in der Referenz für
Installateure beschrieben.
Komponente
Stromversorgungsk Spannung
abel
Phase
Frequenz
Drahtstärken
Verbindungskabel
Empfohlene bauseitige Sicherung
Fehlerstrom-Schutzschalter
FTXP20~35N5V1B + ATXP20~35N5V1B
Innenraum-Klimagerät von Daikin
3P650253-9H – 2022.10
Fachkraft ausgewechselt
NICHT an der Inneneinheit
sonst Stromschlag- oder
von nicht-thermoisolierten
220~240 V
1~
50 Hz
Müssen der gültigen
Gesetzgebung
entsprechen
Minimaler
Kabelquerschnitt von
2,5 mm² und gültig für
220~240 V
20 A
Müssen der gültigen
Gesetzgebung
entsprechen
7.2 Die elektrischen Leitungen an die
Inneneinheiten anschließen
WARNUNG
Treffen Sie geeignete Maßnahmen, um zu verhindern,
dass das Gerät von Kleinlebewesen als Unterschlupf
verwendet wird. Kleinlebewesen, die in Kontakt mit
elektrischen Teilen kommen, können Funktionsstörungen,
Rauchbildung oder Feuer verursachen.
HINWEIS
▪ Stromversorgungskabel
müssen unbedingt örtlich voneinander getrennt verlegt
werden. Stromversorgungskabel
Übertragungskabel dürfen sich überkreuzen, aber sie
dürfen NICHT direkt parallel nebeneinander verlaufen.
▪ Damit keine elektromagnetischen Interferenzen und
Störungen auftreten, sollten die beiden Kabel STETS
mindestens 50 mm entfernt voneinander sein.
Elektroarbeiten müssen in Übereinstimmung mit den Instruktionen
im Installationshandbuch und gemäß den nationalen Vorschriften
und Leitfäden zu elektrischen Verkabelungen durchgeführt werden.
1 Die Inneneinheit auf die Haken der Montageplatte setzen.
Benutzen Sie die " "-Markierungen zur Orientierung.
a
b
c
a Montageplatte (Zubehör)
b Verbindungskabel
c Kabelführung
2 Die Frontblende öffnen und dann die Wartungsblende öffnen.
Inneneinheit" [ 4 8].
Siehe "5.2 Öffnen der
3 Das Verbindungskabel
Wanddurchführungsöffnung führen, dann durch die Rückseite
der Inneneinheit und durch die Frontseite.
Hinweis: Falls vorher das Verbindungskabel abisoliert wurde, dann
die Enden mit Isolierband umwickeln.
4 Das Ende des Kabels nach oben biegen.
a Klemmleiste
b Block für elektrische Komponenten
c Kabelschelle
5 Die Kabelenden um ungefähr 15 mm abisolieren.
6 An den Klemmleisten darauf achten, dass die Farben der
Drähte den Anschlussnummern entsprechen. Dann die Drähte
fest mit den entsprechenden Anschlüssen verschrauben.
7 Das Erdungskabel am entsprechenden Anschluss anschließen.
8 Mit den Anschlussschrauben die Drähte sicher fixieren.
9 An den Drähten ziehen, um zu prüfen, dass sie fest sitzen,
dann mit der Kabelhalterung die Kabel fixieren.
10 Verlegen Sie die Kabel so, dass die Wartungsblende gut
schließt; dann die Wartungsblende schließen.
7 Elektroinstallation
und Übertragungskabel
und
von der Außeneinheit durch
a
b
c
