Aufbauanleitung / assembly instructions mod.
3527, 3528 3547, 3548 3577, 3578 3587, 3588 PUH,
fest
(L: 190 & 220 cm)
10x
30 x 10,5
Unterbaupaket

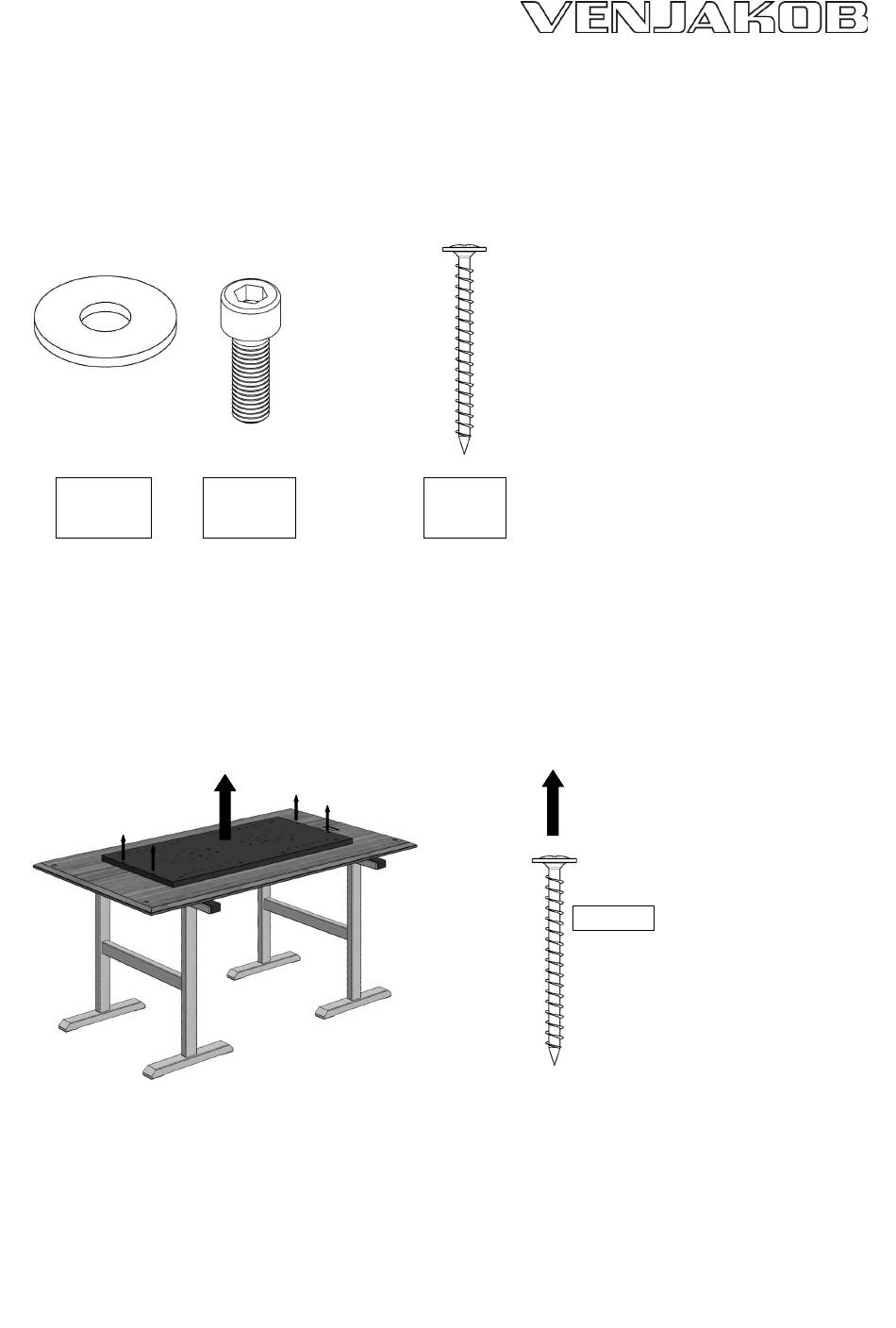

1.Montagematerial.
1. Fitting material.
2. Den Oberbau umgedreht auf gepolsterten Montageböcken ablegen.
Den Plattenträger von dem Tischoberbau abschrauben.
2. Put the tabletop upside down onto padded assembling trestles.
Unscrew the holding plate from the tabletop.
3527, 3528 3547, 3548 3577, 3578 3587, 3588 PUH, fest
10x
M10 x 30
Unterbaupaket
20x
4,5 x 45
Oberbau
4x
4,5 x 45
1 / 4
Änderungsdatum: 20.12.23
Werbung
Verwandte Anleitungen für Venjakob PUH 3527
Inhaltszusammenfassung für Venjakob PUH 3527
- Seite 1 Aufbauanleitung / assembly instructions mod. 3527, 3528 3547, 3548 3577, 3578 3587, 3588 PUH, fest (L: 190 & 220 cm) 30 x 10,5 M10 x 30 4,5 x 45 Unterbaupaket Unterbaupaket Oberbau 1.Montagematerial. 1. Fitting material. 4,5 x 45 2. Den Oberbau umgedreht auf gepolsterten Montageböcken ablegen. Den Plattenträger von dem Tischoberbau abschrauben.
- Seite 2 3527, 3547, 3577, 3587 (L = 1.900) 3528, 3548, 3578, 3588 (L = 2.200) 30 x 10,5 M10 x 30 3. Die Bolzen der Tischbeine in die im Bild gezeigten Löcher stecken. Jeden Bolzen mit mit einer Unterlegscheibe und einer Mutter fixieren. 3.
- Seite 3 3527, 3547, 3577, 3587 (L = 1.900) 3528, 3548, 3578, 3588 (L = 2.200) 4,5 x 45 4. Die Sperrholz-Platte des vormontierten Unterbaus nun wieder an den Oberbau schrauben. Auch die zusätzlichen Spax-Schrauben eindrehen. 4. Screw on the plywood-plate of the pre-assembled tablebase to the table top again. Also screw in the additional Spax-screws.
- Seite 4 5. Den Tisch wenden ohne die Füße zu belasten ... 5. While turning the table the feet must not touch the ground ... 6. … und dann gleichzeitig beide Tischbeine auf dem Boden absetzen. Fertig. 6. … and then put both table-legs onto the floor synchronistically. Ready.
- Seite 5 Aufbauanleitung / assembly instructions mod. 3525, 3526 3545, 3546 3575, 3576 3585, 3586 PUH, fest (L: 140 & 160 cm) 30 x 10,5 M10 x 30 4,5 x 45 Unterbaupaket Unterbaupaket Oberbau 1.Montagematerial. 1. Fitting material. 4,5 x 45 2. Den Oberbau umgedreht auf gepolsterten Montageböcken ablegen. Den Plattenträger von dem Tischoberbau abschrauben.
- Seite 6 3525, 3545, 3575, 3585 (L = 1.400) 3526, 3546, 3576 3586 (L = 1.600) 30 x 10,5 M10 x 30 3. Die Bolzen der Tischbeine in die im Bild gezeigten Löcher stecken. Jeden Bolzen mit mit einer Unterlegscheibe und einer Mutter fixieren. 3.
- Seite 7 3525, 3545, 3575, 3585 (L = 1.400) 3526, 3546, 3576 3586 (L = 1.600) 4,5 x 45 4. Die Sperrholz-Platte des vormontierten Unterbaus nun wieder an den Oberbau schrauben. Auch die zusätzlichen Spax-Schrauben eindrehen. 4. Screw on the plywood-plate of the pre-assembled tablebase to the table top again. Also screw in the additional Spax-screws.
- Seite 8 5. Den Tisch wenden ohne die Füße zu belasten ... 5. While turning the table the feet must not touch the ground ... 6. … und dann gleichzeitig beide Tischbeine auf dem Boden absetzen. Fertig. 6. … and then put both table-legs onto the floor synchronistically. Ready.
