Venjakob Plan X4 Aufbauanleitung

Aufbauanleitung:
Hängetype Tiefe 43 / 53 cm
Das mitgelieferte Befestigungsmaterial (Dübel und Schrauben) ist ausschließlich für die Befestigung von Bauteilen an Beton und/oder festem
Mauerwerk geeignet. Bitte beachten Sie auch bei den Wandmontageelementen die max. Belastungswerte. Bei abweichender
Beschaffenheit (z. B. Leichtbauwänden) ist eine andere, der Belastung angemessene Befestigung bauseits vorzunehmen. Klären Sie elektrische
Vorleistungen für Anschluss- und Gerätetechnik. Frei hängende Beleuchtungen erfordern Kabelkanallösungen auf oder unter Putz.
Die genaue Position des Artikels an der Zimmerwand festlegen!
In Verbindung mit Wandpaneel: Standardhöhe Oberkante Korpus => 600 mm

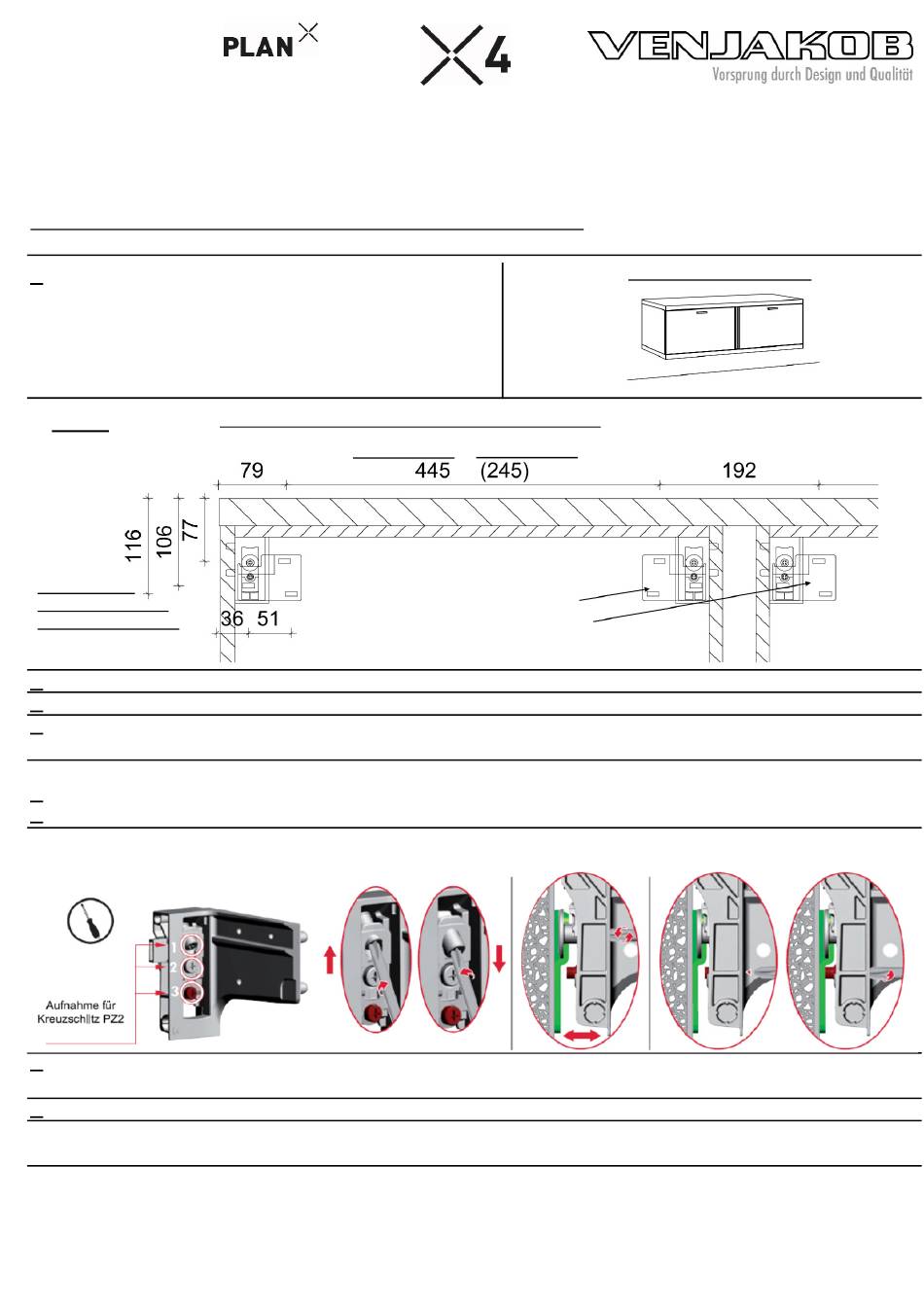

1. Bohrmaße für Aufhängeschienen Abb. 1 an Zimmerwand
übertragen.
Ø8 mm Löcher in das Mauerwerk bohren und Dübel Ø8 x 40 mm
einsetzen.
Aufhängeplatte mit 3 x Schraube Ø5,5 x 60 mm anschrauben.
Achtung: Aufhängeplatte linke und rechte Ausführung!
Abb. 1
Bohrmaß von
Korpus-Oberkante
für Aufhängeschiene
2. Zusatzartikel Beleuchtung: => Siehe Anschlussplan Beleuchtung
3. Soweit für Montage erforderlich: Frontteile ausbauen.
4. Im Korpus die untere Schraube (3 / Aushängesicherung) am Hängebeschlag öffnen,
Korpus an die Zimmerwand hängen, Aushängesicherung wieder schließen.
Ausrichtung mit der Wasserwaage:
5. Eine horizontale Korrektur ist mit der oberen Höhen-Stellschraube (1) am Hängebeschlag vorzunehmen.
6. Mit der mittleren Tiefen-Stellschraube (2) den Abstand zur Zimmerwand bzw. die vertikale Neigung einstellen.
7. Die Löcher der Rückwand mit Abdeckkappen verschließen.
Frontteile wieder einbauen und ggf. ausrichten. Zierkappen auf die Türscharniere aufklipsen.
8. Griffe montieren, Möbelgriffschraube M4 x 25 mm verwenden
Achtung: Alle Beschläge aus Gründen der Tragfähigkeit gleichmäßig ausrichten und belasten!
Maximale Belastbarkeit der Hängetypen beachten!
Bohrmaße von Blatt-Außenkante für Aufhängeschienen
60er Element
L
Höhenverstellung
13 mm
Internet: www.venjakob-moebel.de (Weitere Aufbauanleitungen)
40er Element
Variante L oder R
siehe Beschlag am Korpus
Tiefenverstellung
12 mm
Service Hotline: Tel. +49 5209/592-0
Abb.: Beispiel Modell Z033
R
Aushängesicherung
Öffnen / Schließen
L
