2/ ANSCHLUSS

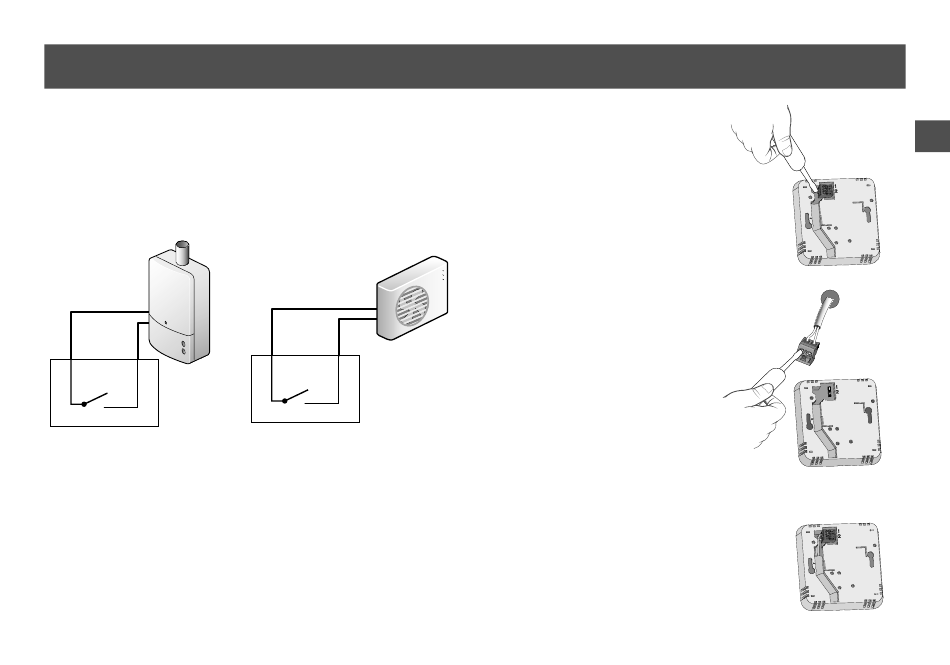

2.2 Steuerung des Thermostateingangs des
Heizkessels bzw. der WP (Wärmepumpe) nicht
umkehrbare
2A max. / 230V~
Heizkessel
Thermosta-
teingang
2A max. / 230V~
20
2A max. / 230V~
WP
Thermosta-
teingang
2A max. / 230V~
2A max. / 230V~
❶ Entfernen Sie die
Klemmleiste auf der
Rückseite des Gerätes mit
einem Schraubenzieher.
❷ Verbinden Sie die
Klemmleiste mit
den Steuerdrähten
(Umwälzpumpe,
Thermostateingang
Heizkessel bzw. WP)
❸ Bringen Sie die Klemmleiste
wieder in Position.
DE
21
