Reloop contour Bedienungsanleitung

Reloop contour Bedienungsanleitung

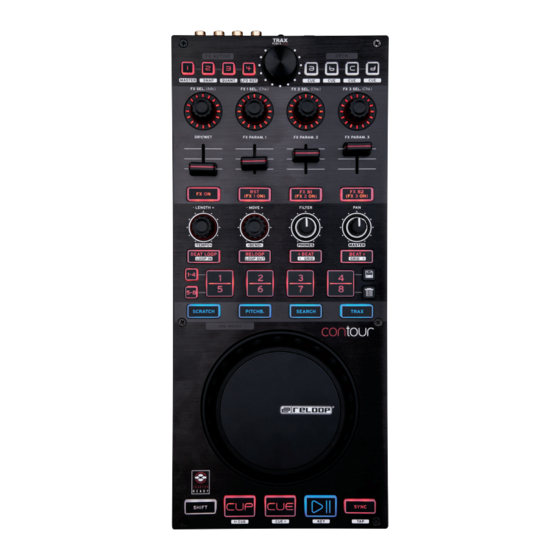

Professioneller 4-deck-midi-controller mit integriertem 8-kanal-audio-interface
Quelle: reloop.com

Werbung

Verfügbare Sprachen

Verfügbare Sprachen

Bedienungsanleitung
ACHTUNG!
Lesen Sie sich vor der ersten Inbetriebnahme zur eigenen Sicherheit diese
Bedienungsanleitung sorgfältig durch! Alle Personen, die mit der Aufstel-
lung, Inbetriebnahme, Bedienung, Wartung und Instandhaltung dieses Gerä-
tes zu tun haben, müssen entsprechend qualifiziert sein und diese Betriebs-
anleitung genau beachten. Dieses Produkt erfüllt die Anforderungen der
geltenden europäischen und nationalen Richtlinien, die Konformität wurde
nachgewiesen, die entsprechenden Erklärungen und Unterlagen sind beim
Hersteller hinterlegt.

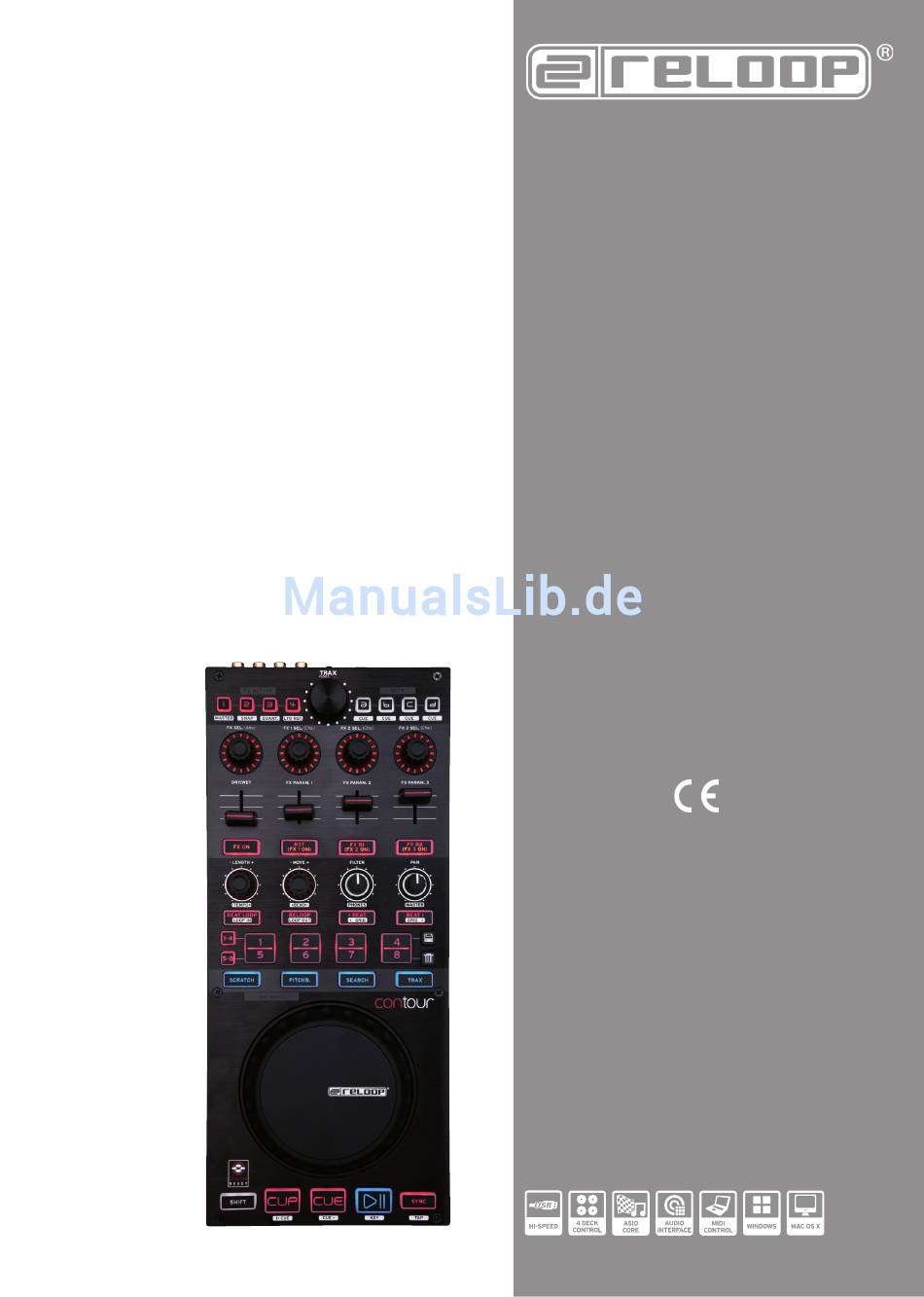

CONTOUR
Instruction Manual
CAUTION!
For your own safety, please read this operation manual carefully before ini-
Interface Edition
tial operation! All persons involved in the installation, setting-up, operation,
maintenance and service of this device must be appropriately qualified and
observe this operation manual in detail. This product complies with the requi-
rements of the applicable European and national regulations. Conformity has
been proven. The respective statements and documents are deposited at the
manufacturer.
Professioneller 4-Deck-MIDI-Controller mit
Mode d'emploi
integriertem 8-Kanal-Audio-Interface
ATTENTION!
Pour votre propre sécurité, veuillez lire attentivement ce mode d'emploi
avant la première utilisation ! Toutes les personnes chargées de l'installation,
Professional 4 Deck MIDI controller with
de la mise en service, de l'utilisation, de l'entretien et la maintenance de
cet appareil doivent posséder les qualifications nécessaires et respecter les
integrated 8 channel soundcard
instructions de ce mode d'emploi. Ce produit est conforme aux directives
européennes et nationales, la conformité a été certifiée et les déclarations
et documents sont en possession du fabricant.
DEUTsCh ............................02-21
Contrôleur MIDI professionnel à 4 platines
ENGLIsh .............................22-41
avec interface audio 8 canaux intégrée
FRANçAIs ..........................42-61
WARNUNG!
Um Feuer oder einen elektrischen Schock zu vermeiden, setzen Sie dieses Ge-
rät nicht Wasser oder Flüssigkeiten aus! Öffnen Sie niemals das Gehäuse!
WARNING!
To prevent fire or avoid an electric shock do not expose the device to water or fluids!
Never open the housing!
ATTENTION !
Afin d'éviter un incendie ou une décharge électrique, veillez à tenir cet appareil
à l'écart des liquides et de l'humidité ! N´ouvrez jamais le boîtier !
Für weiteren Gebrauch aufbewahren!
Keep information for further reference!
Gardez ces instructions pour des utilisations ultérieurs!
www.reloopdj.com
Reloop Trademark
Global Distribution GmbH
Schuckertstr. 28
48153 Muenster / Germany
© COPYRIGHT
Nachdruck verboten!
1

Werbung

Inhaltsverzeichnis
loading

Inhaltszusammenfassung für Reloop contour

  • Seite 1 Dieses Produkt erfüllt die Anforderungen der geltenden europäischen und nationalen Richtlinien, die Konformität wurde nachgewiesen, die entsprechenden Erklärungen und Unterlagen sind beim Hersteller hinterlegt. CONTOUR Instruction Manual CAUTION! For your own safety, please read this operation manual carefully before ini-...
  • Seite 2: Inhaltsverzeichnis

    Tipps zur Fehlerbehebung 7.4 Technische Daten Wir gratulieren Ihnen zum Kauf des Reloop Contour Interface Edition. Vielen Dank, dass Sie unse- rer Diskjockey-Technologie Ihr Vertrauen schenken. Vor Inbetriebnahme bitten wir Sie, alle Anwei- sungen sorgfältig zu studieren und zu befolgen.
  • Seite 3: Bestimmungsgemässe Verwendung

    dern des Gerätes nicht gestattet. Beachten Sie bitte, dass Schäden, die durch manuelle Verände- rungen an diesem Gerät verursacht werden, nicht unter den Gewährleistungsanspruch fallen. - Im Geräteinneren befinden sich keine zu wartenden Teile, ausgenommen die von außen aus- tauschbaren Verschleißteile. Die Wartung darf nur von fachkundigem Personal durchgeführt werden, ansonsten verfällt die Gewährleistung! - Die Sicherung darf nur gegen Sicherungen des gleichen Typs, der gleichen Auslösecharakteristik und Nennstromstärke ausgetauscht werden.
  • Seite 4: Wartung

    Schäden am Produkt führen und der Gewährleistungsanspruch erlischt. Außerdem ist jede andere Verwendung mit Gefahren wie z.B. Kurzschluss, Brand, elektrischem Schlag, etc. verbunden. - Die vom Hersteller festgelegte Seriennummer darf niemals entfernt werden, da ansonsten der Gewährleistungsanspruch erlischt. WARTUNG - Überprüfen Sie regelmäßig die technische Sicherheit des Gerätes auf Beschädigungen des Netz- kabels oder des Gehäuses, sowie auf die Abnutzung von Verschleißteilen wie Dreh- und Schiebe- reglern.
  • Seite 5: Bedienelemente

    T17. Filter (Shift: Cue Mix-Überblendung) T18. Pan(Balance)-Regler (Shift: Master-Lautstärke) T19. Autoloop-Funktion (Shift: Loop In/Set Cue-Taste) T20. Reloop-Funktion [Traktor Pro] (Shift: Loop Out-Taste) T21. Beatjump zurück (Shift: linksläufige GRID-Verschiebung) T22. Beatjump vorwärts (Shift: rechtsläufige GRID-Verschiebung) T23. Hot Cue-Bankwahl [Traktor Pro] T24.
  • Seite 6: Geräteinstallation Grundschritte

    Cinch-Stereoausgang „OUT 1“ -B41-. 2.2.2 ExTERNAL MIxING-MODUs Der External Mixing-Modus ist ideal, um Reloop Contour in Ihr vorhandenes Setup zu integrieren. Hierzu werden bis zu vier virtuelle Decks einer DJ-Software, wie beispielsweise Traktor, auf einen Hardware-Mixer geroutet. So wird Contour als Controller für Transport, Sampler/HotCue, Effekt- und Deck-Kontrolle benutzt und der Mixer zum Abmischen der Decks.
  • Seite 7: Computer-Konfiguration

    2. Klicken Sie nun auf die Schaltfläche „Treiber installieren“. 3. Sie werden anschließend aufgefordert, Reloop Contour anzustecken und einzuschalten. Sollte Reloop Contour noch nicht per USB verbunden sein, so schließen Sie das mitgelieferte USB-Ka- bel an Contour‘s USB-Port -B40- und einem freien USB-Anschluss Ihres Computers an. Verbin- den Sie ebenfalls das mitgelieferte Netzteil mit dem Netzteilanschluss -B38-.
  • Seite 8: Traktor Le-Einrichtung

    4. Die Installation wird fortgesetzt. Wenn die Installation erfolgreich beendet wurde, können Sie das Setup über die Schaltfläche „Beenden“ schließen. Ein Neustart ist nicht erforderlich. 3.2 TRAKTOR LE-EINRIChTUNG Mit Reloop Contour erhalten Sie die kostenlose und uneingeschränkt verwendbare DJ-Software „Traktor LE“. hINWEIs! Upgrade auf Traktor Pro (4 Deck-Unterstützung):...
  • Seite 9: Konfiguration

    Sollten Sie bereits Traktor Pro besitzen oder kostengünstig von der beiliegenden Traktor LE-Versi- on upgegradet haben, so können alle Funktionen von Contour voll ausgeschöpft werden. Damit Traktor mit Ihrem Setup im Zusammenhang mit Contour zusammenspielt, gehen Sie folgen- de Punkte genau durch.
  • Seite 10: Mapping-Import

    Schaltfläche „External“. Die Kanalzuweisung entnehmen Sie bitte folgendem Beispiel: 3.3.2 MAPPING-IMPORT Damit Traktor die MIDI-Befehle, die Contour sendet, den richtigen Funktionen zuordnen kann, ist eine Befehlszuweisungstabelle, auch Mapping genannt, nötig. Eine passende Mapping-Datei finden Sie auf der Installations-CD im Ordner „Mappings/Traktor Pro“.
  • Seite 11 4. Betätigen Sie nun die Schaltfläche „Add...“ und wählen „Import“. Im Auswahlfenster öffnen Sie die Mapping-Datei, die sich auf der CD befindet oder gerade von der Reloop-Supportseite heruntergeladen wurde. Problembehebung Sollte ein Problem auftauchen, wobei Contours LEDs nicht ordnungsgemäß aufleuchten, so liegt es in den meisten Fällen an installierter MIDI-Software (z.B.
  • Seite 12: Bedienung

    4. BEDIENUNG Nachdem Reloop Contour angeschlossen und richtig in der DJ-Software Traktor konfiguriert wurde, kann diese nun bedient werden. Wird Traktor Pro verwendet, so kann die Contour Bedienoberfläche voll ausgeschöpft werden. Für Traktor LE ergeben sich, insbesondere für die Effektsteuerung, die Anzahl der verwendbaren Decks und die Hot Cue-Belegung einige Unterschiede.
  • Seite 13: Kopfhörer-Lautstärke

    Deckzuweisungs-Tasten Deck-Cue-Tasten Durch Drücken einer der Tasten lässt sich Durch Betätigen einer der Cue-Tasten wird die Vor- das aktuelle Deck bestimmen. Die LED- hörfunktion für das gewählte Deck aktiviert. Anzeigen wechseln entsprechend. hINWEIs! hINWEIs! In Traktor LE funktionieren nur die Decks In Traktor LE funktionieren nur die ersten 2 A &...
  • Seite 14: Autoloop-Funktion

    Setzt manuell den Anfangspunkt eines Loops. der eingestellten Loop-Länge (-T15-), Gleichzeitig wird auch ein Cue-Punkt definiert. ohne dass der Loop-Endpunkt manuell bestimmt werden muss. Reloop-Funktion Loop Out-Taste Springt den zuletzt gespeicherten Loop Setzt manuell den Endpunkt eines Loops. Nun an und reaktiviert diesen.
  • Seite 15: Shift-Taste

    hot Cue-Lösch-Taste Während dieser Knopf gedrückt gehalten wird, lassen sich gespeicherte Hot Cue- Punkte durch Drücken der entsprechen- den Hot Cue-Pads -T24- löschen. Die LED des jeweiligen Pads erlischt. Anschließend einfach die Lösch-Taste los- lassen, um den Lösch-Modus zu beenden. Jog Wheel Modus-Tasten Jog Wheel Modi-Tasten Es stehen insgesamt 5 Modi zur Verfügung,...
  • Seite 16: Geräteeinstellungen Und -Tests

    5.1 MIDI-ChANNEL-zUWEIsUNG AChTUNG! standardmäßig ist Contour auf die MIDI-Kanäle 1-4 konfiguriert. Deck A ist dabei auf dem 1., Deck B auf dem 2., Deck C auf dem 3. und Deck D auf dem 4. Kanal. Die offiziellen Mappings seitens Reloop sind auf die standardmäßige Konfiguration ausgelegt. Eine veränderung ist damit im Normalfall nicht notwendig.
  • Seite 17: Led-Funktionstest

    Für den Funktionstest gehen Sie wie folgt vor: 1. Stellen Sie sicher, dass Contour ausgeschaltet ist (siehe Stellung Ein/Aus-Schalter -B36-). 2. Halten Sie die Cup-Taste -T30- gedrückt und schalten Sie Contour durch Umlegen des Ein/Aus- Schalters -B36- ein. 3. Lassen Sie nun die Cup-Taste -T30- los.
  • Seite 18: Midi-Zuweisungstabelle

    0FH/4FH(SHIFT ON) 7FH:ON/00H:OFF FX B1 10H/50H(SHIFT ON) 7FH:ON/00H:OFF 11H/51H(SHIFT ON) 7FH:ON/00H:OFF FX B2 BEAT LOOP 12H/52H(SHIFT ON) 7FH:ON/00H:OFF RELOOP 13H/53H(SHIFT ON) 7FH:ON/00H:OFF 14H/54H(SHIFT ON) 7FH:ON/00H:OFF < BEAT BEAT > 15H/55H(SHIFT ON) 7FH:ON/00H:OFF 18H/58H(SHIFT ON) 7FH:ON/00H:OFF 19H/59H(SHIFT ON) 7FH:ON/00H:OFF 1AH/5AH(SHIFT ON) 7FH:ON/00H:OFF 1-4 ON 34H/74H(SHIFT ON) 7FH:ON/00H:OFF...
  • Seite 19 FX ON 0FH/4FH(SHIFT ON) 7FH:ON/00H:OFF 10H/50H(SHIFT ON) 7FH:ON/00H:OFF FX B1 11H/51H(SHIFT ON) 7FH:ON/00H:OFF FX B2 BEAT LOOP 12H/52H(SHIFT ON) 7FH:ON/00H:OFF RELOOP 13H/53H(SHIFT ON) 7FH:ON/00H:OFF 14H/54H(SHIFT ON) 7FH:ON/00H:OFF < BEAT 15H/55H(SHIFT ON) 7FH:ON/00H:OFF BEAT > 1AH/5AH(SHIFT ON) 7FH:ON/00H:OFF 1-4 ON 34H/74H(SHIFT ON) 7FH:ON/00H:OFF 5-8 ON 1BH/5BH(SHIFT ON) 7FH:ON/00H:OFF...
  • Seite 20 34H/74H(SHIFT ON) 7FH:ON/00H:OFF 5-8 ON 1BH/5BH(SHIFT ON) 7FH:ON/00H:OFF 1-4 ON 35H/75H(SHIFT ON) 7FH:ON/00H:OFF 5-8 ON 1CH/5CH(SHIFT ON) 7FH:ON/00H:OFF 1-4 ON 36H/76H(SHIFT ON) 7FH:ON/00H:OFF 5-8 ON 1DH/5DH(SHIFT ON) 7FH:ON/00H:OFF 1-4 ON 37H/77H(SHIFT ON) 7FH:ON/00H:OFF 5-8 ON 25H/65H(SHIFT ON) 7FH:ON/00H:OFF 26H/66H(SHIFT ON) 7FH:ON/00H:OFF 27H/67H(SHIFT ON) 7FH:ON/00H:OFF PLAY 28H/68H(SHIFT ON) 7FH:ON/00H:OFF...
  • Seite 21: Tipps Zur Fehlerbehebung

    7.3 TIPPs zUR FEhLERBEhEBUNG Sollten Probleme bei der Benutzung von Reloop Contour auftreten, so ist dies Ihre erste Anlauf- stelle, um diese zu beheben: syMPTOME MÖGLIChE URsAChEN KORREKTURMA ß NAhMEN Das Gerät bekommt keinen Strom, wenn USB-Kabel bzw. Netzstecker nicht richtig Überprüfen Sie, ob das USB-Kabel richtig mit einem...
  • Seite 62 NOTIZEN / NOTEs / NOTE...
  • Seite 63 NOTIZEN / NOTEs / NOTE...
  • Seite 64 Reloop Distribution Global Distribution GmbH Schuckertstrasse 28 48153 Münster / Germany Fax: +49.251.6099368...
